Yerli imalat Hidrolik Hortum Presi ile hidrolik hortum basma işlerinizi kendi bünyenizde hızlı ve uygun maliyet ile yapabilirsiniz. Zengin Hidrolik hortum pres seçeneklerimiz için bizimle iletişime geçin.
Hidrolik Hortum Presi Nedir? Çalışma Prensibi, Kullanım Alanları ve Önemi
Hidrolik sistemlerin güvenilirliği büyük ölçüde hortum-rakor bağlantılarının kalitesine bağlıdır. Bu bağlantıların profesyonel ve güvenli bir şekilde yapılabilmesi için hidrolik hortum presi kullanılır. Özellikle iş makineleri, sanayi tesisleri ve enerji sektöründe kullanılan bu makineler, hidrolik hortum montajının vazgeçilmez bir parçasıdır.
Peki, hidrolik hortum presi nedir, nasıl çalışır ve hangi alanlarda kullanılır? İşte detaylı teknik bilgiler:
Hidrolik Hortum Presi Nedir?
Hidrolik hortum presi, hortum uçlarına rakorların (fittings) yüksek basınç altında sıkıştırılarak kalıcı bir bağlantı oluşturmasını sağlayan bir makinadır. Bu sayede:
- Sızdırmazlık sağlanır,
- Basınca dayanıklılık artırılır,
- Hidrolik sistemin güvenli çalışması garanti altına alınır.
Doğru presleme yapılmadığında bağlantı noktalarında sızıntı, kopma ve ciddi iş kazaları meydana gelebilir.
Çalışma Prensibi
Hidrolik hortum presi, temel olarak kalıp sistemi, hidrolik güç ünitesi ve kontrol panelinden oluşur.
Presleme süreci şu adımlarla gerçekleşir:
- Hortum, uygun ölçüde kesilerek rakor içine geçirilir.
- Pres makinesine hortum çapına uygun çene takılır.
- Hidrolik güç ünitesi, çeneleri eşit kuvvetle sıkarak rakoru hortuma sabitler.
- Presleme tamamlandıktan sonra bağlantı ölçüleri, üretici katalog değerleri ile karşılaştırılarak kontrol edilir.
Hidrolik Hortum Presinin Kullanım Alanları
Hidrolik hortum presleri çok geniş bir endüstriyel alanda kullanılmaktadır:
- İş makineleri: Ekskavatör, yükleyici, vinç gibi mobil hidrolik sistemlerde.
- Sanayi tesisleri: Pres makineleri, enjeksiyon sistemleri, üretim hatlarında.
- Enerji sektörü: Petrol, doğalgaz ve yenilenebilir enerji tesislerinde.
- Denizcilik ve havacılık: Yüksek güvenlik gerektiren hidrolik devrelerde.
Presleme İşleminde Dikkat Edilmesi Gereken Noktalar
Profesyonel hortum montajı için presleme işlemi belirli standartlara göre yapılmalıdır:
- Doğru kalıp seçimi yapılmalı.
- EN 853, EN 856 gibi hortum standartlarına uygun malzeme kullanılmalı.
- Hortum ve rakor yüzeyi temiz ve yağsız olmalı.
- Presleme işlemi sonrası bağlantı ölçülerek kalite kontrol yapılmalı.
- İşlemler sertifikalı teknisyenler tarafından yapılmalı.
Neden Önemlidir?
Hidrolik hortum presi ile yapılan doğru montaj:
- Arıza sürelerini azaltır,
- Enerji ve yağ kaçağını önler,
- İş güvenliğini artırır,
- Makine ömrünü uzatır.
Bu nedenle, günümüzde birçok sektörde sertifikalı hortum presleme prosedürleri zorunlu hale gelmiştir.
Sertifikalı Hortum Presleme İşlemi için aşağıdaki linke göz atabilirsiniz.
Hidrolik hortum presi, modern endüstride güvenli ve verimli hidrolik sistemlerin temelini oluşturur. Doğru ekipman seçimi, standartlara uygun presleme ve eğitimli personel ile yapılan işlemler, hem işletme maliyetlerini düşürür hem de iş güvenliğini sağlar.
Daha fazla bilgi için;
Hidrolik Hortum Presi Teknik Özellikleri
Hidrolik Sıkma Kapasitesi: 3/16" - 2"
Hortum Presi Sıkma Kalıp Adedi: 11
(15, 18, 21, 24, 27, 33, 39, 45, 51, 57, 66 mm)
Hortum Presi Kalıp Parça Adedi: 8
Hortum Presi Ağız Açma Kapasitesi: +24 mm
Hortum Presi Çalışma Basıncı: 20 - 350 Bar
Hortum Pres Basınç Kuvveti: 200 Ton
Kalıp ve Kafa Malzemeleri: 4140 ve 7131 Çelik
Kalıp Malzeme Sertliği: Özel Profil, 60 Hrc Sertlik
Hortum Presi Ayar Tipi: Mikrometre
Hortum Presi Geri Dönüş Mesafe Ayarı: Dijital
Ayak Pedalı: Standart
Motor Gücü: 380V 3PH, 4kW
Kontrol Paneli: 24V
Elektrik Motoru: 4kW, 1500 Dev/Dak.
Hortum Presi Ölçüleri :En x Boy x Yükseklik: 650 x 450 x 1450 mm
Hortum Presi Makine Net Ağırlığı: 260 Kg.
Hortum Presi Alt Dolap Net Ağırlığı: 50 Kg.
Hortum Presi Garanti süresi: Mekanik 1 Yıl

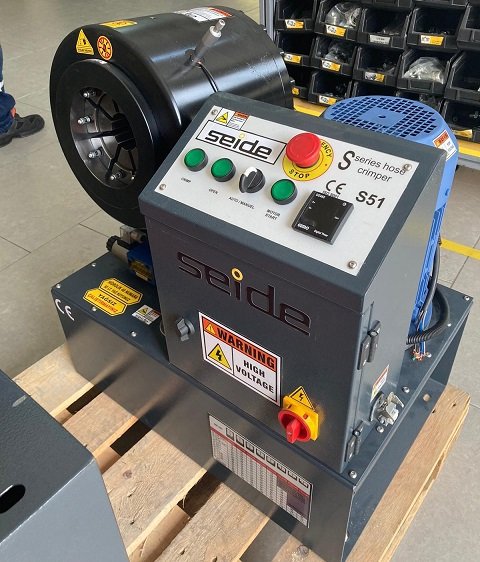

SEİDE S51 HİDROLİK HORTUM SIKMA MAKİNASI KULLANMA TALİMATI
Hidrolik Hortum Presi
AMAÇ:
Hortum rakoru presleme tezgahında güvenli ve hatasız çalışmak.
SORUMLU:
Üretim Personeli.
KAPSAM:
Hidrolik hortumlara bağlantı rakoru presleme.
UYGULAMA:

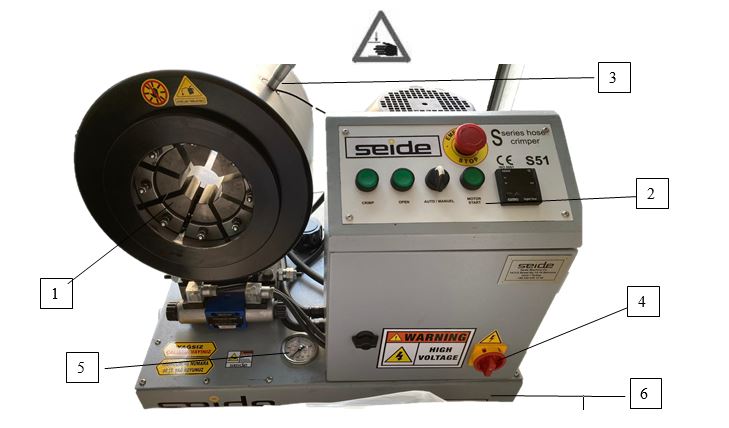

MAKİNANIN PARÇALARI
- Kalıpların takıldığı ana gövde
- Kontrol paneli
- Presleme Çapı Ayarlama Mikrometresi
- Elektrik Bağlantı Şalteri (makinaya gelen elektrik akımını kesmeye ve açmaya yarar)
- Basınç Göstergesi
- Hidrolik Yağ Tankı

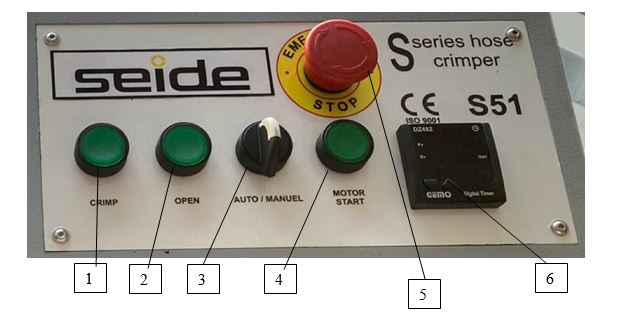

KONTROL PANELİ
- CRİMP : Hortum Presleme Butonu
- OPEN: Kalıp Açılma Butonu
- AUTO/MANUEL: Manuel Kontrol- Otomatik Kontrol Butonu
- MOTOR START: Makina Çalıştırma Butonu
- STOP: Acil Durdurma
- Makine Açılma Mesafe Ayarı
KALIP SEÇME
- Makinada sadece orijinal kalıpları kullanın
- Sıkma ölçüsüne mümkün olduğunca yakın kalıbı seçin.
- Kalıpların sıkma aralığı aşağıdaki gibidir.
Kalıpları seçerken bu ölçüleri dikkate al
|
D |
SIKMA ARALIĞI |
|
15 |
15……18mm |
|
18 |
18……21mm |
|
21 |
21……24mm |
|
24 |
24……27mm |
|
27 |
27……33mm |
|
33 |
33……39mm |
|
39 |
39……45mm |
|
45 |
45……51mm |
|
51 |
51……57mm |
|
57 |
57……66mm |
|
66 |
66……75mm |
KALIP DEĞİŞTİRME
Kullanılacak olan kalıp seçildikten sonra kalıp değiştirme aparatı ile yaylı pimler çekilerek kalıplar teker teker yerine oturtulur. Sökme işlemi de yine aynı şekilde yaylı pimler aparat yardımıyla çekilerek kalıplar sökülür.
MİKROMETRE AYARI
Preslenecek çap ölçüsüne göre aşağıda tablo yardımıyla mikrometre ayarı yapılır. Mikrometre 0 Ayarı : 10,7mm dir.
Önemli Not: Verilen hortum presleme ölçüleri Hidroman’dan satınalınan hortum+rakor+soketler için geçerlidir. Farklı bir malzeme kullanımında presleme ölçüleri değişecektir.
