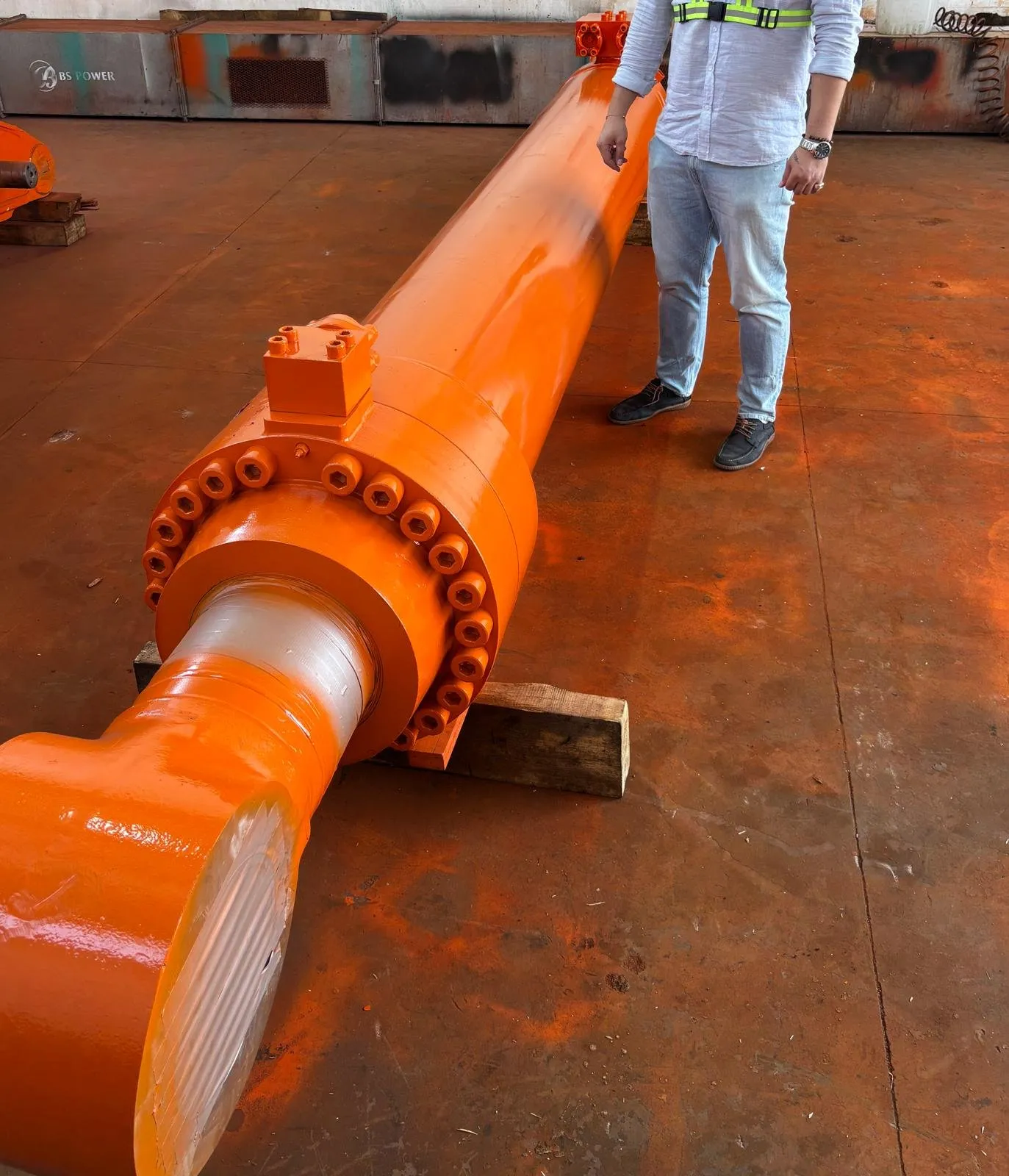

Hidrolik Silindir Nedir?

Hidrolik silindir, hidrolik sistemlerde basınçlı hidrolik yağı doğrusal harekete dönüştüren bir makine elemanıdır. Diğer bir ifadeyle, hidrolik enerjiyi mekanik kuvvete çevirir. En temel işlevi, bir kuvveti artırmak veya kontrollü doğrusal hareket sağlamaktır.

Hidrolik silindirler, yüksek kuvvet gerektiren endüstriyel uygulamalarda, iş makinelerinde ve ağır yük kaldırma sistemlerinde vazgeçilmez bir aktüatör olarak görev alır.

Hidrolik Silindirin Çalışma Prensibi

Hidrolik silindirin çalışma prensibi, Pascal Kanunu’na dayanır. Bu kanuna göre, sıvıya uygulanan basınç, sıvının her noktasına eşit ve kayıpsız bir şekilde iletilir.

Çalışma adımları:

1. Hidrolik pompa, yağ deposundan aldığı hidrolik yağı basınç altında silindire gönderir.
2. Yağ, silindir içindeki piston yüzeyine etki ederek kuvvet oluşturur.
3. Bu kuvvet, piston kolunu ileri veya geri hareket ettirir.
4. Hareket, mekanik iş olarak kullanılır (yük kaldırma, bastırma, sıkıştırma vb.).

Bu sayede küçük bir yağ basıncı, çok yüksek kuvvetlere dönüştürülebilir.

Hidrolik Silindirin Temel Bileşenleri

• Silindir Gövdesi: Hidrolik yağın basınç altında hareket ettiği, pistonun kaydığı ana bölüm.
• Piston ve Piston Kolu: Basınçlı yağın kuvvetini doğrudan mekanik harekete çeviren parça.
• Conta ve Sızdırmazlık Elemanları: Yağ kaçaklarını önler, basıncı korur.
• Kapaklar (Ön & Arka): Yağın giriş-çıkış yaptığı, piston kolunu yönlendiren kısımlar.
• Bağlantı Elemanları: Silindirin makineye sabitlenmesini sağlar (mafsal, flanş, kelepçe).

Hidrolik Silindirin Sağladığı Avantajlar

Yüksek kuvvet üretme kapasitesi
Doğrusal ve kontrollü hareket imkanı
Dayanıklılık ve uzun ömür
Kompakt tasarımla büyük güç aktarımı
Otomasyon sistemlerine kolay entegrasyon

Hidrolik Silindir Çeşitleri

1. Tek Etkili Hidrolik Silindir

• Yağ basıncıyla tek yönde hareket eder.
• Geri dönüş yay veya yük etkisiyle sağlanır.
• Basit tasarım ve düşük maliyet avantajı vardır.

2. Çift Etkili Hidrolik Silindir

• Hem ileri hem geri hareket yağ basıncıyla gerçekleşir.
• Yüksek kuvvet ve hassasiyet gereken uygulamalarda tercih edilir.

3. Teleskopik Hidrolik Silindir

• Birden fazla kademeden oluşur, uzun strok boyu sağlar.
• Damperli kamyonlar, vinçler ve kaldırma sistemlerinde kullanılır.

4. Dönel (Rotary) Hidrolik Silindir

• Doğrusal hareket yerine dönme hareketi üretir.
• Özel makinelerde kullanılır.

Hidrolik Silindir Kullanım Alanları

Hidrolik silindirler, basınçlı hidrolik yağı yüksek kuvvete dönüştürerek doğrusal hareket sağlar. Dayanıklılıkları, güçlü performansları ve hassas kontrol imkânları sayesinde pek çok sektörde kullanılır.

Aşağıda sektörlere göre hidrolik silindir kullanım alanlarını detaylı olarak inceleyelim:

1. İnşaat ve İş Makineleri

İnşaat sektöründe kullanılan makinelerin çoğu, yük kaldırma ve hareket ettirme işlevlerini hidrolik silindirler sayesinde gerçekleştirir.

• Ekskavatörler: Kova ve bom hareketleri
• Kepçeler: Kazı ve yükleme işlemleri
• Forkliftler: Paletli yüklerin kaldırılması
• Vinçler: Ağırlık kaldırma ve döndürme mekanizmaları
• Damperli kamyonlar: Kasaların yukarı kaldırılması

Burada hidrolik silindirler, yüksek kuvvet + dayanıklılık kombinasyonu sunar.

2. Sanayi ve Üretim Hatları

Sanayide kullanılan üretim makineleri, yüksek hassasiyet ve güvenilirlik ister.

• Hidrolik presler: Metal şekillendirme, dövme, kalıp işleri
• Plastik enjeksiyon makineleri: Kalıpların açılıp kapanması
• Montaj hatları: Otomatik hareket sistemleri
• Kesme ve bükme makineleri: Sac işleme uygulamaları

Hidrolik silindirler burada hızlı, tekrarlanabilir ve kontrollü hareketler sağlar.

3. Tarım Makineleri

Tarım makineleri, zorlu koşullarda çalışır ve güvenilir ekipmanlara ihtiyaç duyar.

• Traktör ataşmanları: Toprak işleme, yük kaldırma
• Balya makineleri: Sıkıştırma ve paketleme
• Biçerdöverler: Kesme ve toplama sistemleri
• Püskürtme makineleri: Kol ve kolların açılıp kapanması

Tarımda hidrolik silindirler, operasyonel verimlilik ve iş gücü tasarrufu sağlar.

4. Ulaşım ve Lojistik

Lojistikte yüklerin taşınması, yüklenmesi ve boşaltılmasında hidrolik silindirler aktif görev alır.

• Kamyon damperleri: Yük boşaltma
• Treyler sistemleri: Hidrolik açılır kapaklar
• Otobüs ve tren kapıları: Kontrollü açma-kapama
• Konteyner kaldırma sistemleri

Burada öncelik güvenlik ve dayanıklılıktır.

5. Enerji ve Altyapı Sektörü

Enerji üretim ve altyapı projelerinde büyük ölçekli hidrolik silindirler kullanılır.

• Hidroelektrik santraller: Baraj kapaklarının açılıp kapanması
• Rüzgar türbinleri: Kanat açı kontrolü
• Petrol ve gaz tesisleri: Vana kontrol mekanizmaları
• Köprü ve tünel sistemleri: Açılır köprüler, kilit sistemleri

Bu alanda silindirler, ağır yük ve güvenlik odaklı uygulamalar için kritik öneme sahiptir.

6. Özel Uygulamalar

• Savunma sanayi: Tank kapakları, silah sistemleri
• Denizcilik: Gemi kapakları, vinçler
• Madencilik: Kırıcı makineler, kaldırma sistemleri
• Otomotiv: Kaldırma liftleri, test makineleri

Hidrolik silindirler, farklı sektörlerde yüksek kuvvet, hassasiyet ve güvenilirlik sağladığı için modern endüstride vazgeçilmezdir. Kullanım alanı ne olursa olsun, doğru seçilmiş ve düzenli bakımı yapılan bir hidrolik silindir, sistemin ömrünü uzatır ve işletme verimliliğini artırır.

Hidroman olarak, inşaat, sanayi, tarım ve enerji sektörleri için özelleştirilmiş hidrolik silindir çözümleri sunuyoruz. Daha fazla bilgi için hidroman.com.tr adresini ziyaret edebilirsiniz.

Sık Karşılaşılan Hidrolik Silindir Arızaları

Arıza	Belirti	Neden	Çözüm
Yağ Sızıntısı	Silindir çevresinde yağ	Aşınmış conta, hasarlı yüzey	Conta değişimi, yüzey taşlama
Güç Kaybı	Yük kaldıramama	İç kaçak, piston aşınması	Conta seti değişimi, piston yenileme
Çizik ve Yıpranma	Silindir gövdesinde hasar	Dış darbeler, yanlış montaj	Taşlama veya gövde değişimi
Dengesiz Hareket	Titreşim, yalpalama	Eğilmiş piston kolu, hatalı yataklama	Piston kolu doğrultma veya değiştirme



Hidrolik Silindir Bakım İpuçları (Detaylı Kılavuz)

1) Güvenlik ve Temizlik Olmadan Başlamayın

• Lock-out/Tag-out: Sistemi basınçsız ve enerjisiz bırakın, hareketli yükleri mekanik olarak emniyete alın.
• Temiz çalışma: Port kapakları, temiz bez, tıpa ve yağ emici ped bulundurun. Toz/metal parçacıklar en büyük düşmandır.
• Doğru alet: Tork anahtarı, ölçü kumpası/mikrometre, düz yüzey cetveli, manometre, sıcaklık probu, debimetre/kaçak test düzeneği.

2) Günlük–Haftalık Kontroller (Sahada hızlı bakış)

• Gözle kaçak kontrolü: Rod silecek (wiper), rod keçesi ve port çevresi.
• Rod yüzeyi: Çizik, krom soyulması, pas; “tırnak takılması” hissi kötü işarettir.
• Hareket kalitesi: Stick-slip (takılma), titreşim, anormal ses varsa not edin.
• Sıcaklık: Silindir gövdesi/yağ sıcaklığı normalin belirgin üstüne çıkıyorsa (sisteme göre) kök neden araştırın.
• Bağlantılar ve montajlar: Pimler, burçlar, somunlar gevşek mi? Yanal yük izi var mı?

3) Aylık Kontroller (Koşul izleme)

• Stroke sonu tamponlar (cushion) ve limitler: Darbe, çarpma izi, strok dışına çıkma belirtisi var mı?
• Hizalama ve yanal yük: Mafsal ve flanşlarda eşit aşınma; burçlarda boşluk artışı. Gerekirse kendi hizalayan mafsal kullanın.
• Filtre/yağ temizliği: Sistem genelinin sağlığı silindirin ömrünü belirler. Filtre göstergelerini, by-pass uyarılarını izleyin.
• Basınç ayarları: Emniyet valflerinin “yedekli” aşırı basınç oluşturmadığından emin olun.

4) Yağ ve Sızdırmazlık Disiplini

• Temizlik sınıfı: Kirli yağ; rod, yatak ve keçeleri hızla aşındırır. Yağ analizi (partikül, su) yaptırın.
• Uygun yağ/seal uyumu: NBR/FKM/PU vb. malzemelerin yağ ve sıcaklıkla uyumlu olduğundan emin olun.
• Silecek (wiper) sağlığı: Tozlu/çamurlu ortamda silecekler ana savunmadır; deformasyonda gecikmeden değiştirin.
• Port kapama ve havalandırma: Depoya alma/taşıma sırasında portları mutlaka kapatın, rod tarafına ince yağ filmi.

5) Tipik Belirti → Olası Neden → İlk Müdahale

• Rod uçlarında yağ halkası / damlama → Rod keçesi aşınmış, rod çizilmiş, basınç dalgalı.
  İlk müdahale: Basınç dalgalanmasını giderin, rod yüzeyi kontrol edin; gerekirse keçeleri yenileyin.
• Drift (yük altında yavaş sarkma) → İç kaçak (piston keçesi/valf).
  İlk müdahale: Kaçak testi (bkz. aşağıdaki prosedür); kaçak yüksekse keçeler/piston seti yenileme.
• Stick-slip / takılarak hareket → Yan yük, rod/kılavuz aşınması, hatalı yağ viskozitesi, kirlenme.
  İlk müdahale: Hizalama, burç/pim kontrolü; yağ temizliği/viskozite doğrulaması.
• Rodda noktasal pas/çukur → Silecek zayıf, yıkama yetersiz, korozif ortam.
  İlk müdahale: Koruyucu kaplama/bellows, çalışma sonrası rod temizliği-yağlama, silecek değişimi.

6) Silindir Kaçak/Drift Test Prosedürü (Atölye)

1. Silindiri test standına bağlayın; hava purji işlemi yapın.
2. İtme yönünde nominal basınca yakın bir değerde silindiri konumlandırın.
3. Portları kapatıp manometre ve cetvelle 10–15 dakikalık duruş (dwell) uygulayın.
4. Basınç düşüşü ve piston konum değişimini kaydedin.
5. Çekme yönü için tekrarlayın.
6. Dış sızıntıları floresan boyalı yağ ve UV lamba ile teyit edin (varsa).

Not: Kabul kriteri OEM’e göre belirlenmelidir; önemli olan tekrar edilebilir ölçüm ve trend takibidir.

7) Montaj ve Hizalama İpuçları

• Kuru montaj yok: Keçe ve yatakları temiz yağla ıslatın.
• Konsantriklik: Mafsal/flanş doğrultusunu hizalama mastarıyla kontrol edin; yan yükü minimize edin.
• Esneme payı: Uzun strokta termal genleşme için bir ucu mafsallı bırakın.
• Tork değerleri: Üretici tablosuna göre; aşırı tork tüp ovalleşmesine neden olabilir.
• Hortum yönlendirme: Minimum bükülme yarıçapı, burulma yok; stroğa paralel serbestlik bırakın.

8) Çevresel Koruma

• Toz/çamur: Rod koruma körüğü (bellows), sıyırıcı/silecek çiftli tasarım, sık yıkama.
• Denizel/korozif: Paslanmaz/sert krom alternatifleri, kaplama ve düzenli pas önleyici film.
• Sıcaklık: Yüksek ısıda viskozite yönetimi ve sızdırmazlık malzemesi revizyonu.

9) Depoya Alma ve Taşıma

• Rod tamamen içeri çekili konumda saklayın.
• Portlar kapalı, rod yüzeyi ince yağ filmi ile korunmuş.
• Dikey depolamayın (uzun süre); yatay ve destekli dursun, ayda bir rod hafif hareket ettirilerek film yenileyin.
• Kasa/ambalaj: Darbe ve nemden koruyun.

10) Önerilen Bakım Planı (Örnek tablo)

Periyot	Yapılacak İş	Amaç
Günlük/Haftalık	Gözle kaçak, rod yüzeyi, ses/titreme kontrolü	Erken uyarı
Aylık	Hizalama, pim/burç boşluğu, silecek ve rod keçesi görsel kontrol	Yan yük ve kirlenmeyi azaltma
3–6 Ay	Kaçak/drift testi, strok sonu tampon kontrolü, bağlantı torku doğrulama	İç kaçak ve darbe hasarını yakalama
Yıllık	Yağ analizi raporu, keçe seti durumu, rod kaplama muayenesi	Yaşam döngüsü planlama
Revizyon	Keçe seti/piston kılavuzları değişimi, rod taşlama/yenileme (gerekirse)	Tam performans geri kazanımı

11) Uygulanabilir Kontrol Listesi (kısaltılmış)

•  Sistem basıncı/sıcaklığı normal aralıkta kontrol edildi mi?
•  Dış kaçak var mı?
•  Rod yüzeyinde çizik/pas var mı?
•  Silecek ve keçeler sağlam mı?
•  Yan yük izleri var mı, mafsallar boşluklu mu?
•  Stroke sonlarında darbe var mı?
•  Kaçak/drift testi kayıt altına alındı mı?
•  Yağ temizliği/filtre durumu uygun mu?
