Hidrolik sistemlerde sınırlı montaj alanlarında yüksek strok (hareket mesafesi) elde etmenin en verimli yolu teleskobik hidrolik silindirlerdir. Bu özel tasarımlı silindirler, birden fazla iç içe geçmiş kademeden oluşarak, gövde uzunluğuna oranla çok daha uzun bir uzama mesafesi sağlar.
Teleskobik Silindir Nedir?

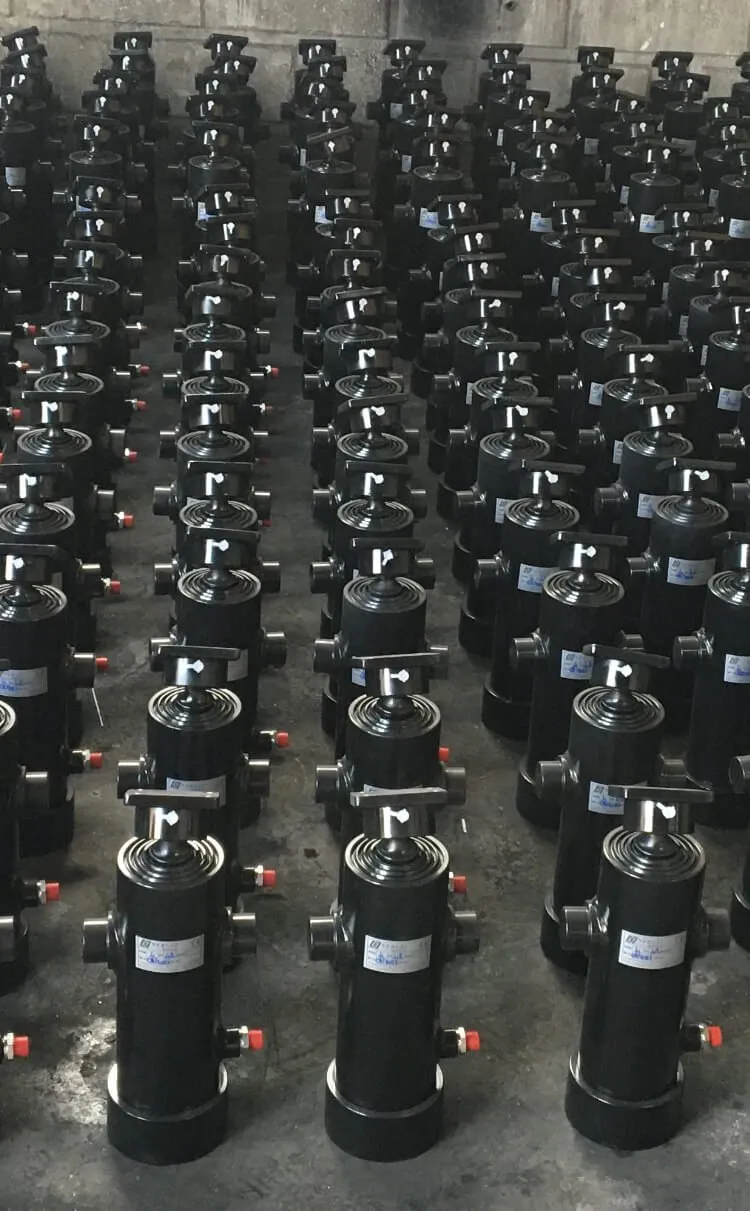

Teleskobik hidrolik silindir, birden fazla iç içe geçmiş silindir borusundan (kademe veya “stage” olarak adlandırılır) oluşan özel bir hidrolik silindir tipidir.
Bu yapı sayesinde silindir, kapalı halde çok kısa bir uzunluğa sahip olur, ancak çalışma sırasında birkaç katına kadar uzayabilir.
Teleskobik silindirler, genellikle dar alanlarda uzun strok (hareket mesafesi) gerektiğinde tercih edilir.
Örneğin damperli kamyonlar, atık toplama araçları veya mobil vinçler gibi uygulamalarda, kaldırma yüksekliği fazla ama montaj alanı sınırlıdır — bu nedenle teleskobik yapı mükemmel bir çözümdür.
Çalışma Prensibi
Teleskobik silindir, her biri sırasıyla açılıp kapanan birden fazla kademeden oluşur.
Hidrolik yağ basınç altında silindire girer,
En küçük çaplı kademe önce açılır,
Ardından daha büyük kademeler sırayla uzayarak toplam stroku sağlar.
Silindir geri çekilirken de kademeler ters sırayla kapanır.
Bu şekilde, silindirin toplam uzama uzunluğu gövde boyunun 3 ila 5 katı kadar olabilir.
Teleskobik Silindirlerin Yapısı
Bir teleskobik silindir genellikle şu bileşenlerden oluşur:
Gövde (Silindir Tüpü): En dışta yer alan, basınca dayanıklı ana kısım.
İç Kademeler (Stages): Her biri bir öncekinin içine giren piston yapıları.
Piston Kolları ve Contalar: Her kademede sızdırmazlık ve kılavuzlama sağlar.
Uç Bağlantı Noktaları: Montaj için pimli, flanşlı veya gözlü bağlantılar kullanılabilir.
Kullanım Alanları
Teleskobik silindirler, özellikle yüksek kaldırma mesafesi gerektiren ama montaj alanı sınırlı uygulamalarda tercih edilir:
Damperli Kamyonlar ve Treylerler
Mobil Vinçler ve Platformlar
Tarım Makineleri
Atık Toplama Araçları
İnşaat Ekipmanları (Ekskavatör, Loader vb.)
Bu uygulamalarda, teleskobik silindirler hem kompaktlık hem de yüksek kaldırma kuvveti avantajı sunar.
Avantajları
Yüksek Uzama Oranı: Gövde uzunluğuna göre 3–5 kat daha fazla strok imkânı.
Kompakt Tasarım: Dar alanlara kolay montaj.
Yüksek Güç ve Dayanıklılık: Ağır yükleri kaldırabilecek basınca dayanıklı yapı.
Kontrollü Hareket: Her kademenin sırasıyla açılıp kapanması sayesinde stabil çalışma.
Dikkat Edilmesi Gerekenler
Teleskobik silindirlerin verimli çalışabilmesi için;
Montaj konumu doğru ayarlanmalı,
Kirlilik ve partikül girişi önlenmeli,
Doğru yağ viskozitesi seçilmeli,
Hava tahliyesi ve sistem basıncı düzenli kontrol edilmelidir.
Bu unsurlar, hem silindirin ömrünü uzatır hem de sistem performansını korur.
Hidroman Çözümü
Hidroman, farklı strok ve basınç değerlerine sahip teleskobik hidrolik silindirleri müşteri uygulamalarına göre özel olarak tasarlar ve üretir.
Gerek tek etkili damper silindirleri, gerekse çift etkili teleskobik modeller, mobil ve endüstriyel sistemlere uyumlu olarak geliştirilir.
Hidroman teleskobik silindirleri hakkında daha fazla bilgi veya proje desteği almak için bizimle iletişime geçebilirsiniz.
Teleskobik Hidrolik Silindirler Hakkında Sıkça Sorulan Sorular (SSS)
1. Teleskobik hidrolik silindir nedir?
Teleskobik silindir, birbirinin içine geçmiş birden fazla piston borusundan oluşan ve kısa kapalı boyda uzun strok (hareket mesafesi) sağlayan bir hidrolik silindir türüdür. En çok damperli kamyon, vinç ve platform sistemlerinde kullanılır.
2. Teleskobik silindirler nasıl çalışır?
Hidrolik yağ basınç altında silindire girer. En küçük kademe önce açılır, ardından diğer kademeler sırayla uzar. Geri toplandığında ise ters sırayla kapanır. Bu sayede kısa gövdede uzun uzama mesafesi elde edilir.
3. Teleskobik silindirlerin avantajları nelerdir?
Kompakt tasarımla uzun strok sağlar.
Ağır yükleri kaldırabilir.
Montaj alanı dar sistemlerde kullanılabilir.
Kademeli açılma sayesinde kontrollü hareket sunar.
4. Hangi tip teleskobik silindirler vardır?
Tek etkili teleskobik silindir: Genellikle damper uygulamalarında kullanılır, basınçla açılır ve yerçekimi ile kapanır.
Çift etkili teleskobik silindir: Her iki yönde de basınçla çalışır, daha hassas kontrol gereken uygulamalarda tercih edilir.
5. Teleskobik silindirlerin kullanım alanları nelerdir?
Damperli kamyon ve treyler sistemleri
Mobil vinç ve kaldırma platformları
Tarım makineleri
İnşaat ve iş makineleri
Atık toplama sistemleri
6. Silindir seçiminde nelere dikkat edilmelidir?
Gerekli strok uzunluğu
Maksimum çalışma basıncı
Montaj konumu ve bağlantı tipi
Uygulamanın yük ve hız gereksinimleri
7. Teleskobik silindirler nasıl bakım ister?
Yağ temizliği ve filtrasyon düzenli yapılmalıdır.
Sızdırmazlık elemanları (contalar) periyodik olarak kontrol edilmelidir.
Aşırı yüklenme veya eğilme momentlerinden kaçınılmalıdır.
8. Teleskobik silindirlerde arıza belirtileri nelerdir?
Yağ kaçağı
Dengesiz uzama veya kapanma
Aşırı ısınma
Hava karışımı veya basınç düşmesi
Bu tür durumlarda sistem durdurulmalı ve yetkili servis tarafından kontrol edilmelidir.
9. Hidroman teleskobik silindir çözümleri hangi standartlarda üretilir?
Hidroman, her projeye özel olarak yük, strok ve basınç değerlerine uygun tasarımlar geliştirir.
Tüm üretim süreçleri ISO kalite standartlarına uygun olarak yürütülür ve testleri tamamlanmadan ürün sevk edilmez.
10.Projeme özel teleskobik silindir üretimi yapılabilir mi?
Evet. Hidroman, proje gereksinimlerinize göre özel ölçü, basınç ve bağlantı tiplerinde teleskobik silindir tasarımı ve üretimi yapmaktadır.
