Paslanmaz Flex Hortum Nedir? Teknik Özellikleri, Kullanım Alanları ve Seçim Rehberi

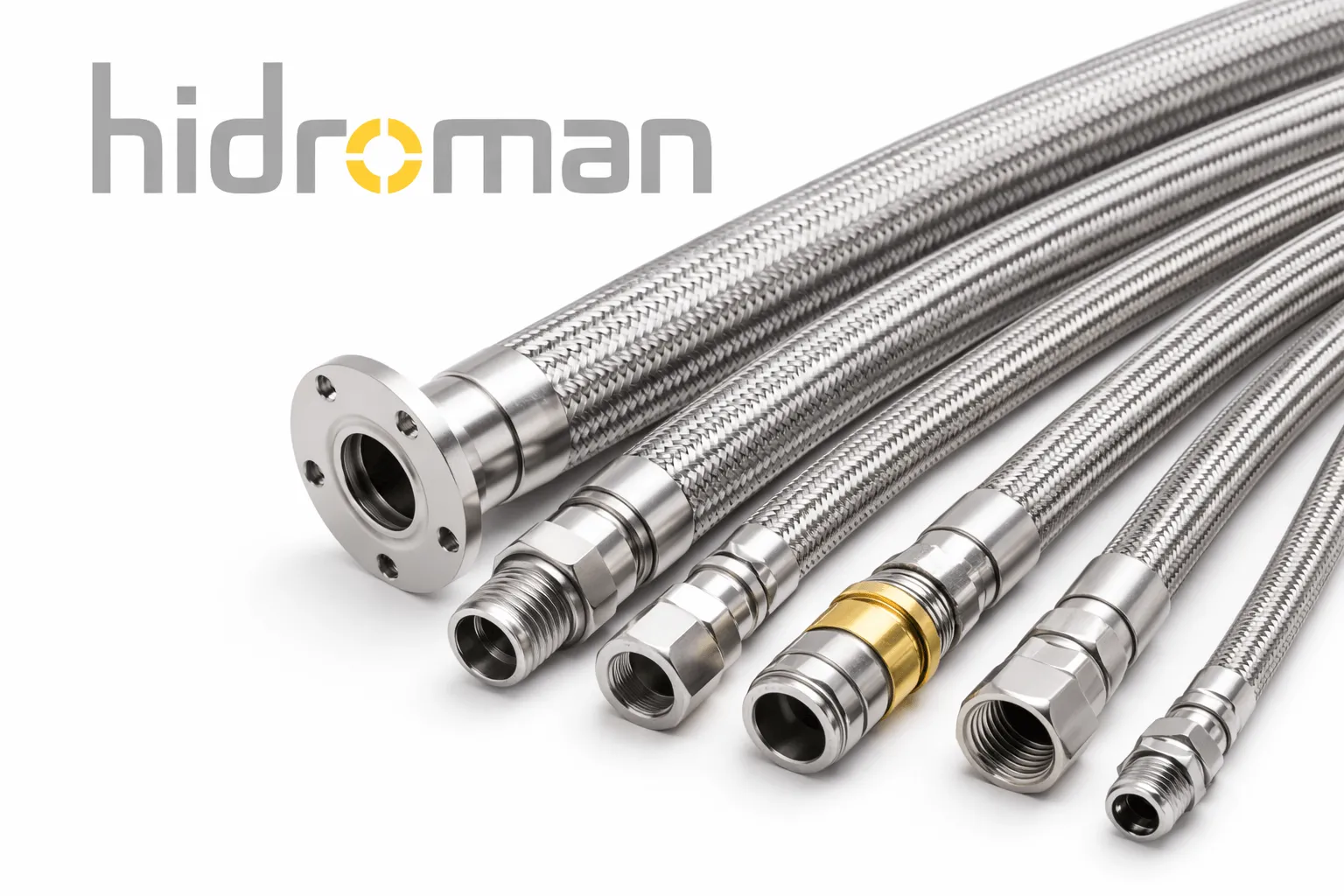

Paslanmaz Flex Hortum Nedir?

Paslanmaz flex hortum, endüstriyel tesislerde sıvı, gaz ve uygun proses akışkanlarının güvenli şekilde taşınması için kullanılan esnek metal hortum türüdür. Paslanmaz çelikten üretilen oluklu gövdesi sayesinde hareket, titreşim ve montaj kaynaklı eksenel kaçıklıkların bulunduğu boru hatlarında esnek bağlantı sağlar.

Paslanmaz flex hortumlar genellikle iki temel yapıdan oluşur:

  • Oluklu paslanmaz çelik iç hortum: Akışkanın taşındığı basınç sınırını oluşturan esnek metal gövdedir.

  • Paslanmaz çelik tel örgü: İç hortumu dışarıdan destekleyerek basınç altında oluşan uzama ve deformasyonun kontrol edilmesine yardımcı olur.

Uygulamaya göre hortum uçlarına flanş, dişli bağlantı, rakor veya özel bağlantı elemanları eklenebilir. Ayrıca dış koruma, izolasyon ve özel kaplama seçenekleri kullanılabilir.

Paslanmaz flex hortumlar; klasik kauçuk hortumların veya rijit boru bağlantılarının uygun olmadığı sıcaklık, titreşim, hareket ve kimyasal ortam koşullarında tercih edilebilir.

Paslanmaz Flex Hortumun Yapısı ve Çalışma Prensibi

Paslanmaz flex hortumun performansı, yalnızca kullanılan paslanmaz çelik kalitesine değil, hortumun geometrisine ve üretim yapısına da bağlıdır.

1. Oluklu Paslanmaz Çelik İç Hortum

Oluklu yapı, metal hortuma esneklik kazandırır. Boru hattındaki hareketleri ve belirli seviyedeki titreşimleri karşılamaya yardımcı olur.

Hortumun iç çapı, oluk geometrisi, et kalınlığı ve uzunluğu; basınç dayanımı, akış özellikleri ve esneklik üzerinde etkilidir.

2. Paslanmaz Çelik Örgü

Paslanmaz çelik tel örgü, hortumun basınç altında eksenel yönde uzama eğilimini sınırlandırmaya yardımcı olur. Örgü katmanının sayısı, tel yapısı ve örgü geometrisi hortumun mekanik performansını etkiler.

Örgü, hortumun basınç dayanımını destekler; ancak hortumun basınç kapasitesi yalnızca örgü katmanına bakılarak belirlenemez.

3. Bağlantı Elemanları

Hortum uçlarında kullanılacak bağlantılar, sistem tasarımına ve akışkan koşullarına göre seçilir.

Yaygın bağlantı seçenekleri:

  • Flanşlı bağlantılar

  • Dişli bağlantılar

  • Döner rakorlar

  • Kaynaklı bağlantılar

  • Özel proses bağlantıları

Bağlantı elemanlarının malzemesi, basınç ve sıcaklık sınıfı ile akışkan uyumluluğu hortum gövdesiyle birlikte değerlendirilmelidir.

Paslanmaz Flex Hortumlarda Kullanılan Çelik Kaliteleri

Paslanmaz flex hortum üretiminde kullanılan çelik kalitesi, uygulamanın korozyon koşullarına ve proses gereksinimlerine göre belirlenmelidir.

AISI 304 Paslanmaz Çelik

AISI 304, genel endüstriyel uygulamalarda kullanılan yaygın paslanmaz çelik kalitelerinden biridir. Uygun ortam koşullarında iyi korozyon direnci ve mekanik özellikler sunar.

AISI 316L Paslanmaz Çelik

AISI 316L, molibden içeriği sayesinde birçok klorür içeren ortamda AISI 304'e kıyasla daha iyi korozyon direnci sağlayabilir. Kimya, petrokimya, denizcilik ve bazı proses uygulamalarında tercih edilir.

Ancak 316L kullanılması her kimyasal ortama karşı tam dayanıklılık anlamına gelmez. Akışkanın kimyasal bileşimi, konsantrasyonu, sıcaklığı ve çalışma koşulları dikkate alınmalıdır.

Paslanmaz Flex Hortumların Avantajları

Yüksek Sıcaklık Uygulamalarına Uygun Tasarım

Paslanmaz metal gövde, uygun tasarım ve malzeme seçimiyle yüksek ve düşük sıcaklıklı proseslerde kullanılabilir. Buhar, kızgın yağ, sıcak gaz ve kriyojenik uygulamalar için özel tasarımlar bulunabilir.

Ancak tüm paslanmaz flex hortumların aynı sıcaklık aralığında çalışabileceği düşünülmemelidir. İzin verilen sıcaklık; hortum malzemesi, örgü, bağlantı elemanları, basınç ve çevrim koşullarına bağlıdır.

Basınç Dayanımı

Paslanmaz çelik örgü, oluklu metal hortumun basınç altında çalışmasını destekler. Doğru tasarlanmış hortum grupları, uygun endüstriyel basınç uygulamalarında kullanılabilir.

Hortumun izin verilen çalışma basıncı; çap, tasarım, örgü yapısı, sıcaklık ve bağlantı elemanlarına göre belirlenmelidir.

Titreşim ve Hareketin Karşılanması

Pompa, kompresör, motor ve diğer döner makinelerde oluşan titreşimler boru bağlantılarına aktarılabilir. Doğru seçilmiş metal flex hortum, bu titreşimlerin bağlantı hattına etkisini azaltmaya yardımcı olabilir.

Hortumun titreşimli uygulamalarda kullanılabilmesi için hareket genliği, frekans, hortum uzunluğu ve montaj geometrisi değerlendirilmelidir.

Korozyon Direnci

Paslanmaz çelik gövde, uygun malzeme kalitesi seçildiğinde birçok nemli ve kimyasal ortamda korozyon direnci sağlar.

Esnek Bağlantı İmkânı

Dar alanlarda, makine bağlantılarında ve boru hattındaki küçük hizalama farklılıklarında esnek bağlantı çözümü sunar.

Paslanmaz Flex Hortumların Kullanım Alanları

Endüstriyel paslanmaz metal hortum uygulamaları

Kimya ve Petrokimya Endüstrisi

Kimyasal proses hatlarında, uygun paslanmaz çelik kalitesi ve bağlantı elemanlarıyla akışkan transferinde kullanılabilir.

Enerji ve Güç Santralleri

Buhar, sıcak yağ ve gaz sistemlerinde; uygun tasarım ve sıcaklık-basınç sınıflandırmasıyla tercih edilebilir.

Gıda ve İlaç Endüstrisi

Hijyenik tasarımın gerekli olduğu proseslerde, uygun yüzey kalitesi, malzeme ve bağlantı seçenekleriyle kullanılabilir. Gıda veya ilaç uygulamalarında ilgili hijyen ve proses gerekliliklerinin ayrıca doğrulanması gerekir.

Isıtma ve Soğutma Sistemleri

Kazan, pompa, kompresör ve HVAC ekipmanlarının bağlantılarında titreşim ve montaj hareketlerini karşılamak amacıyla kullanılabilir.

Otomotiv ve Denizcilik

Motor, egzoz, soğutma ve yardımcı sistemlerde uygulamaya uygun metal flex hortum çözümleri kullanılabilir.

Çimento, Demir-Çelik ve Madencilik

Yüksek sıcaklık, titreşim ve zorlu çevre koşullarının bulunduğu endüstriyel tesislerde uygun tasarımlı metal hortumlar tercih edilebilir.

Paslanmaz Flex Hortum Seçerken Nelere Dikkat Edilmeli?

Doğru paslanmaz flex hortum seçimi, yalnızca çap veya paslanmaz çelik kalitesine göre yapılmamalıdır.

1. Çalışma Basıncı

Hortumun sürekli çalışma basıncı, sistemin maksimum çalışma basıncına ve basınç darbelerine uygun olmalıdır.

Tasarım sırasında aşağıdaki değerler birlikte değerlendirilmelidir:

  • Normal çalışma basıncı

  • Maksimum çalışma basıncı

  • Basınç darbeleri

  • Vakum gereksinimi

  • Test basıncı

Test basıncı ile sürekli çalışma basıncı birbirinden farklıdır.

2. Çalışma Sıcaklığı

Akışkanın normal ve maksimum sıcaklığı belirlenmelidir. Yüksek sıcaklıkta hortumun izin verilen basıncı değişebilir. Bu nedenle basınç-sıcaklık ilişkisi üretici verileriyle kontrol edilmelidir.

3. Hortum Çapı ve Akış Debisi

Hortum iç çapı, sistemin debisine ve izin verilen akış hızına göre belirlenmelidir. Yanlış çap seçimi basınç kaybına, akış kısıtlamasına ve sistem performansının düşmesine neden olabilir.

4. Akışkanın Kimyasal Özellikleri

Taşınan akışkanın kimyasal bileşimi, konsantrasyonu ve sıcaklığı malzeme seçimini etkiler.

AISI 304 veya AISI 316L gibi paslanmaz çelik kaliteleri, her kimyasal için otomatik olarak uygun kabul edilmemelidir.

5. Örgü Katmanı

Hortumun basınç gereksinimine göre örgü yapısı belirlenmelidir. Tek veya birden fazla örgü katmanı bulunabilir. Ancak örgü sayısının artması tek başına hortumun tüm çalışma koşullarına uygun olduğu anlamına gelmez.

6. Bükme Yarıçapı ve Hareket

Hortumun minimum bükme yarıçapı, üretici tarafından belirtilen sınırlar içinde kalmalıdır. Dinamik hareket bulunan uygulamalarda hortumun çalışma hareketi ayrıca değerlendirilmelidir.

7. Bağlantı Elemanları

Flanş, dişli, döner rakor veya özel bağlantılar; çalışma basıncı, sıcaklık, akışkan ve montaj şartlarına göre seçilmelidir.

Paslanmaz Flex Hortum Montajında Dikkat Edilmesi Gerekenler

Doğru hortum seçimi kadar doğru montaj da önemlidir.

  • Burulmayı önleyin: Hortum kendi ekseni etrafında döndürülerek monte edilmemelidir.

  • Minimum bükme yarıçapına uyun: Üreticinin belirttiği sınırların altına inilmemelidir.

  • Aşırı çekme ve sıkıştırmadan kaçının: Hortum tasarımının izin vermediği eksenel yükler uygulanmamalıdır.

  • Doğru bağlantı kullanın: Flanş, rakor ve dişli bağlantılar uygun sızdırmazlık yöntemiyle monte edilmelidir.

  • Titreşim koşullarını değerlendirin: Hortumun uzunluğu, bağlantı yönü ve hareket şekli uygulamaya göre belirlenmelidir.

  • Dış etkenlere karşı koruyun: Sürtünme, darbe ve aşındırıcı temas noktaları kontrol edilmelidir.

Paslanmaz flex hortum, boru hattındaki hatalı hizalamayı veya yanlış tasarımı telafi etmek amacıyla kullanılmamalıdır.

Paslanmaz Flex Hortumlarda DIN EN ISO 10380 Standardı

DIN EN ISO 10380, metal hortumlar ve metal hortum grupları için tasarım ve performans gerekliliklerini kapsayan standarttır.

Bu standart kapsamında metal hortumların tasarımı ve performansı değerlendirilirken hortum yapısı, basınç, esneklik ve ilgili test gereklilikleri dikkate alınır.

Standart uyumluluğu değerlendirilirken yalnızca hortum gövdesi değil, hortum grubu ve bağlantı yapısı da dikkate alınmalıdır.

Bir ürünün DIN EN ISO 10380'e uygun olarak üretildiğinin belirtilmesi, her çapta ve her çalışma koşulunda aynı basınç ve sıcaklık değerlerini sağlayacağı anlamına gelmez. Ürünün teknik verileri ve uygulama sınırları ayrıca incelenmelidir.

Paslanmaz Flex Hortumlarda Bakım ve Kontrol

Paslanmaz metal hortumların kullanım ömrü; doğru seçim, montaj, çalışma koşulları ve periyodik kontrollerle doğrudan ilişkilidir.

Kontrol sırasında şu noktalar değerlendirilmelidir:

  • Örgü tellerinde kopma veya deformasyon

  • Oluklu gövdede çatlak, ezilme veya aşırı deformasyon

  • Bağlantı noktalarında kaçak

  • Korozyon ve kimyasal etkilenme

  • Aşırı titreşim ve sürtünme

  • Hortumda burulma veya kalıcı şekil bozukluğu

Hasar görmüş metal hortum grupları, yalnızca dış görünüşlerine bakılarak güvenli kabul edilmemelidir. Gerekli durumlarda üretici veya yetkin teknik personel tarafından değerlendirilmelidir.

Hidroman Paslanmaz Flex Hortum Üretimi

Hidroman, endüstriyel uygulamalar için paslanmaz flexible hortum çözümleri sunmaktadır.

Ürün sayfasında belirtilen üretim kapsamı:

  • 1/4 inç ile 10 inç arasında çap seçenekleri

  • DIN EN ISO 10380 standardına uygun üretim

  • %100 sızdırmazlık testi

  • Projeye özel bağlantı seçenekleri

  • Cam elyaf ve silikon gibi özel kaplama seçenekleri

Uygulamaya göre hortum çapı, paslanmaz çelik kalitesi, örgü yapısı, bağlantı elemanları ve çalışma koşulları değerlendirilerek çözüm belirlenir.

Önemli: Çalışma basıncı, sıcaklık, minimum bükme yarıçapı ve diğer performans değerleri seçilen hortumun teknik konfigürasyonuna göre doğrulanmalıdır.

Hidroman, proje ihtiyaçlarına uygun paslanmaz flex hortum çözümleriyle endüstriyel tesislerde güvenilir akışkan bağlantıları oluşturmayı hedefler.

Sık Sorulan Sorular

Paslanmaz flex hortum nedir?

Paslanmaz flex hortum, oluklu paslanmaz çelik iç gövde ve çoğunlukla dış paslanmaz çelik örgüden oluşan esnek metal hortumdur. Endüstriyel sistemlerde akışkan transferi, titreşim ve hareket kaynaklı bağlantı ihtiyaçlarında kullanılır.

Paslanmaz flex hortum hangi sıcaklıklarda çalışır?

Çalışma sıcaklığı hortumun malzemesine, çapına, örgü yapısına, bağlantı elemanlarına ve çalışma basıncına bağlıdır. Tüm paslanmaz flex hortumlar için geçerli tek bir sıcaklık aralığı bulunmaz.

Paslanmaz flex hortum yüksek basınca dayanıklı mıdır?

Uygun tasarlanmış ve doğru seçilmiş paslanmaz metal hortum grupları yüksek basınçlı uygulamalarda kullanılabilir. İzin verilen basınç, ürünün teknik verilerine göre belirlenmelidir.

AISI 304 ile AISI 316L arasındaki fark nedir?

AISI 304 genel endüstriyel uygulamalarda yaygın olarak kullanılır. AISI 316L ise molibden içeriği sayesinde birçok klorür içeren ortamda daha iyi korozyon direnci sağlayabilir. Doğru seçim akışkan ve ortam koşullarına bağlıdır.

Paslanmaz flex hortum buhar hatlarında kullanılabilir mi?

Uygun malzeme, basınç-sıcaklık sınıfı, bağlantı ve tasarıma sahip metal hortum grupları buhar uygulamalarında kullanılabilir. Ürün seçimi mutlaka üretici teknik verilerine göre yapılmalıdır.

Paslanmaz flex hortum titreşimi azaltır mı?

Doğru tasarlanmış ve monte edilmiş metal flex hortum, pompa, kompresör ve motor gibi ekipmanlardan kaynaklanan titreşimlerin boru hattına aktarılmasını azaltmaya yardımcı olabilir. Uygulamanın dinamik hareket koşulları dikkate alınmalıdır.

Paslanmaz flex hortum hangi standartlara uygun üretilir?

Metal hortumlar ve hortum grupları için DIN EN ISO 10380 önemli standartlardan biridir. Ürünün standarda uygunluğu, teknik doküman ve üretici beyanları üzerinden doğrulanmalıdır.
