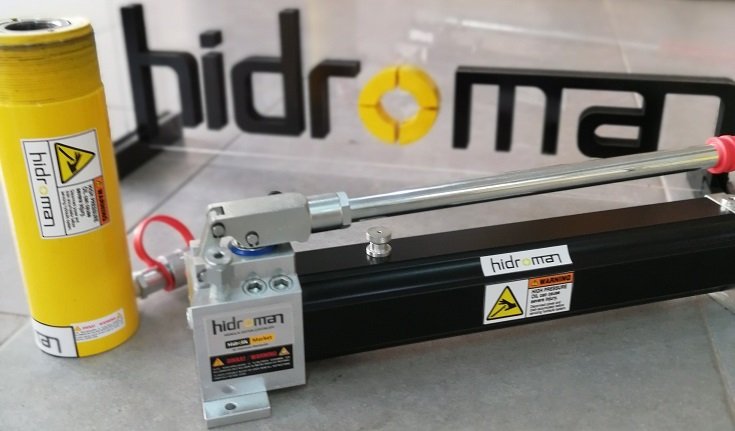

700 Bar Yüksek Basınç Manuel Hidrolik Pompa

Manuel Hidrolik Pompa: Çalışma Prensibi, Çeşitleri ve Kullanım Alanları

Manuel hidrolik pompa, elektrik motoruna veya başka bir harici tahrik sistemine ihtiyaç duymadan, insan gücüyle hidrolik akışkanın basınçlandırılmasını sağlayan bir pompa türüdür. Hidrolik el pompası olarak da bilinen bu ekipmanlar; bakım, servis, test, kaldırma, sıkıştırma ve özel makine uygulamalarında kullanılabilir.

Kompakt yapıları ve bağımsız çalışabilmeleri sayesinde manuel hidrolik pompalar, elektrik enerjisinin bulunmadığı veya düşük debili kontrollü hidrolik hareketin yeterli olduğu uygulamalarda pratik bir çözüm sunar.

Hidroman, hidrolik sistem bileşenleri ve uygulamaya özel çözümler kapsamında, farklı çalışma koşullarına uygun pompa seçeneklerinin değerlendirilmesine yardımcı olur. Doğru manuel hidrolik pompanın seçilmesi için gerekli basınç, yağ hacmi, silindir kapasitesi ve çalışma şekli birlikte ele alınmalıdır.

Manuel Hidrolik Pompa Nedir?

Manuel hidrolik pompa, bir kolun elle hareket ettirilmesiyle hidrolik yağı emen ve basınç hattına ileten mekanik bir pompadır. Pompanın içindeki piston veya benzeri hacim değiştiren mekanizma, kol hareketi sırasında akışkanın bir yönde ilerlemesini sağlar.

Emiş ve basma valfleri, yağın pompa içinde doğru yönde hareket etmesine yardımcı olur. Uygulamaya göre pompa, hidrolik silindiri hareket ettirebilir veya başka bir hidrolik mekanizmaya güç sağlayabilir.

Manuel hidrolik pompalar özellikle şu durumlarda tercih edilir:

• Elektrik bağlantısının bulunmadığı çalışma alanları

• Taşınabilir hidrolik ekipmanlar

• Bakım ve servis uygulamaları

• Kontrollü ve aralıklı hidrolik hareket gerektiren sistemler

• Acil veya yedek hidrolik kumanda çözümleri

• Düşük debili, yüksek basınç gerektiren özel uygulamalar

Pompanın sağlayabileceği basınç ve debi, ürünün tasarımına ve teknik özelliklerine bağlıdır.

Manuel Hidrolik Pompa Nasıl Çalışır?

Manuel hidrolik pompanın çalışma prensibi, kol hareketinin mekanik enerji oluşturması ve bu enerjinin hidrolik akışkana aktarılması esasına dayanır.

Pompa kolu hareket ettirildiğinde pompa mekanizmasındaki hacim değişimi, yağın emiş hattından alınmasını veya basınç hattına gönderilmesini sağlar. Çek valfler, akışkanın geri dönmesini önleyerek basıncın oluşturulmasına yardımcı olur.

Bir hidrolik silindirin çalıştırıldığı tipik bir sistemde süreç şu şekilde ilerler:

1. Pompa deposundaki hidrolik yağ emiş bölümüne alınır.

2. Kol hareketiyle yağ basınç hattına gönderilir.

3. Basınçlı yağ hidrolik silindire ulaşır.

4. Silindir, sisteme uygulanan hidrolik basınca ve yük koşullarına bağlı olarak hareket eder.

5. Gerekli olduğunda uygun boşaltma veya yön değiştirme valfi kullanılarak silindirin geri hareket etmesi sağlanır.

Pompanın tek etkili veya çift etkili olması, kol hareketlerinin nasıl kullanılacağını ve silindirin hangi yönde basınçla hareket ettirilebileceğini belirler.

Manuel Hidrolik Pompa Çeşitleri

Manuel hidrolik pompalar, çalışma prensibine, basınç kapasitesine, deplasmanına ve hidrolik devre yapısına göre farklı seçeneklere ayrılır.

Tek Etkili Manuel Hidrolik Pompa

Tek etkili manuel pompalar, genellikle tek etkili bir hidrolik silindiri basınçlandırmak için kullanılır. Pompa basınç üreterek silindiri bir yönde hareket ettirir; geri dönüş ise yük, yay veya sistemin mekanik yapısı aracılığıyla gerçekleşebilir.

Bu pompalar, basit devre yapısına sahip kaldırma, sıkıştırma ve bakım uygulamalarında değerlendirilebilir.

Çift Etkili Manuel Hidrolik Pompa

Çift etkili manuel pompalar, uygun valf düzeniyle çift etkili silindirlerin her iki yönde hareket ettirilmesine olanak sağlayabilir.

Bu tip pompalar, ileri ve geri hareketin hidrolik basınçla kontrol edilmesinin gerektiği uygulamalarda kullanılabilir. Pompanın iki yöndeki çalışma kabiliyeti ve bağlantı düzeni, ürünün teknik dokümanından doğrulanmalıdır.

Yüksek Basınçlı Manuel Hidrolik Pompa

Yüksek basınçlı el pompaları, düşük debiyle yüksek hidrolik basınç elde edilmesi gereken uygulamalarda tercih edilir. Bu sistemlerde pompanın basınç kapasitesi kadar bağlantıların, hortumların, valflerin ve diğer bileşenlerin basınç sınıfı da önemlidir.

Test düzenekleri, özel hidrolik aparatlar ve bazı bakım uygulamaları bu pompa grubunun kullanım alanları arasında yer alabilir.

Depolu Manuel Hidrolik Pompa

Depolu manuel hidrolik pompalar, gerekli hidrolik yağı kendi haznesinde bulundurur. Bu yapı, harici bir yağ tankına ihtiyaç duyulmadan kompakt bir hidrolik devre oluşturulmasını kolaylaştırabilir.

Depo hacmi seçilirken yalnızca pompanın deplasmanı değil, silindirin ihtiyaç duyduğu toplam yağ hacmi ve sistemin kullanılabilir yağ miktarı da dikkate alınmalıdır.

Harici Tank Bağlantılı Manuel Pompa

Bazı manuel pompalar harici bir yağ deposuyla çalışacak şekilde tasarlanır. Bu seçenek, daha yüksek yağ hacmi gerektiren veya mevcut hidrolik devreye entegre edilmesi gereken uygulamalarda değerlendirilebilir.

Bağlantı portları, emiş koşulları ve izin verilen yağ özellikleri üretici dokümanına göre belirlenmelidir.

Manuel Hidrolik Pompa Seçerken Nelere Dikkat Edilmeli?

Doğru manuel hidrolik pompanın seçimi, sistemin güvenli ve işlevsel çalışması açısından kritik öneme sahiptir.

1. Çalışma Basıncı

Pompanın sürekli ve maksimum basınç değerleri, uygulamanın gereksinimleriyle uyumlu olmalıdır. Sistemin basınç sınırı, yalnızca pompanın değil tüm devredeki bileşenlerin izin verilen çalışma basınçları dikkate alınarak belirlenmelidir.

2. Yağ Debisi ve Deplasman

Pompanın her kol hareketinde gönderdiği yağ miktarı, silindirin hareket mesafesini ve gerekli pompalama sayısını etkiler. Daha büyük deplasman daha fazla yağ aktarımı sağlayabilir; ancak gerekli kol kuvveti ve çalışma basıncı da birlikte değerlendirilmelidir.

3. Hidrolik Silindirin Yağ Hacmi

Silindir çapı ve strok uzunluğu, silindirin ihtiyaç duyduğu yağ hacmini belirleyen temel parametrelerdir. Pompa seçimi, silindirin gerekli hareketini sağlayacak kullanılabilir yağ hacmine göre yapılmalıdır.

4. Tek Etkili veya Çift Etkili Sistem

Silindirin yalnızca bir yönde mi, yoksa ileri ve geri yönde mi hidrolik basınçla hareket edeceği belirlenmelidir. Pompa ve valf yapısı bu gereksinime uygun olmalıdır.

5. Yağ Tankı Kapasitesi

Depolu modellerde kullanılabilir yağ miktarı, silindirin tam strok hareketini karşılayacak şekilde değerlendirilmelidir. Tankın toplam hacmi ile kullanılabilir yağ hacmi aynı olmayabilir.

6. Bağlantılar ve Montaj

Port ölçüleri, diş standardı, montaj şekli ve hortum bağlantıları mevcut hidrolik sistemle uyumlu olmalıdır. Yanlış bağlantı seçimi sızıntı veya çalışma sorunlarına yol açabilir.

7. Çalışma Ortamı ve Yağ Özellikleri

Yağın viskozitesi, çalışma sıcaklığı ve çevresel koşullar pompanın performansını etkileyebilir. Kullanılacak hidrolik yağ, üreticinin belirttiği özelliklere uygun olmalıdır.

Manuel Hidrolik Pompanın Kullanım Alanları

Manuel hidrolik pompalar, bağımsız ve kontrollü hidrolik güç gerektiren farklı uygulamalarda kullanılabilir.

• Bakım ve servis: Hidrolik silindirlerin veya mekanik parçaların kontrollü hareket ettirilmesi

• Kaldırma sistemleri: Uygun kapasiteli hidrolik kaldırma ekipmanları

• Montaj ve sıkıştırma: Özel aparatlar ve kontrollü kuvvet uygulamaları

• Test düzenekleri: Belirli koşullarda düşük debili hidrolik basınç sağlanması

• Mobil ve taşınabilir ekipmanlar: Elektrik kaynağı olmadan çalışan hidrolik mekanizmalar

• Özel makine uygulamaları: Manuel kontrolün yeterli olduğu hidrolik devreler

Her uygulamada pompa kapasitesi, sistemin yükü ve güvenlik gereksinimleri doğrulanmalıdır. İnsan gücüyle çalıştırılan bir pompanın kullanılması, sistemdeki yüksek basınç risklerini ortadan kaldırmaz.

Manuel Hidrolik Pompa ile Elektrikli Hidrolik Pompa Arasındaki Fark

Manuel ve elektrikli hidrolik pompalar aynı temel amaca, yani hidrolik akışkanın sisteme aktarılmasına hizmet eder. Ancak tahrik yöntemleri ve uygun oldukları çalışma koşulları farklıdır.

Manuel pompalar; taşınabilirlik, basitlik ve aralıklı kullanım açısından avantaj sağlayabilir. Elektrikli hidrolik pompalar ise sürekli çalışma, daha yüksek debi ve otomatik kontrol gerektiren sistemlerde daha uygun olabilir.

Seçim yapılırken kullanım sıklığı, gereken debi, basınç, çalışma süresi ve operatörün uygulayacağı kuvvet birlikte değerlendirilmelidir.

Hidrolik Güvenliği ve Bakım

Manuel hidrolik pompa kullanılırken pompa, hortum, bağlantı elemanları ve valflerin basınç değerleri birbiriyle uyumlu olmalıdır.

Düzenli kontroller kapsamında:

• Hidrolik yağ seviyesi ve yağın durumu kontrol edilmelidir.

• Hortum ve bağlantılarda sızıntı veya hasar olup olmadığı incelenmelidir.

• Pompa ve silindir üreticisinin çalışma talimatlarına uyulmalıdır.

• Basınç altında bağlantı sökülmemeli ve kaçaklar elle kontrol edilmemelidir.

• Bakım öncesinde sistemdeki basınç güvenli şekilde boşaltılmalıdır.

Doğru kullanım ve periyodik bakım, ekipmanın güvenilirliğini desteklemeye yardımcı olur.

Hidroman ile Manuel Hidrolik Pompa Seçimi

Manuel hidrolik pompa seçerken yalnızca maksimum basınç değerine bakmak yeterli değildir. Silindirin ihtiyaç duyduğu yağ hacmi, gerekli hareket yönleri, montaj alanı ve sistemin çalışma koşulları birlikte değerlendirilmelidir.

Hidroman ile iletişime geçerken aşağıdaki bilgileri paylaşmanız uygun ürünün belirlenmesini kolaylaştırabilir:

• Gerekli çalışma basıncı

• Hidrolik silindir çapı ve strok uzunluğu

• Tek etkili veya çift etkili çalışma gereksinimi

• Gerekli yağ hacmi ve pompalama hızı

• Tank ihtiyacı ve montaj şekli

• Bağlantı ölçüleri ve varsa mevcut ürün kodu

Hidroman, bu teknik bilgiler doğrultusunda uygulamanız için uygun manuel hidrolik pompa seçeneklerinin değerlendirilmesine yardımcı olabilir.
