İstif Makineleri İçin Hidrolik Mini Güç Ünitesi

İstif makineleri, depolarda, üretim tesislerinde ve lojistik merkezlerinde yüklerin kaldırılması ve taşınması için kullanılan önemli ekipmanlardır. Bu makinelerde kaldırma sisteminin güvenilir ve kontrollü çalışması, uygulamaya uygun bir hidrolik güç ünitesi seçilmesine bağlıdır.

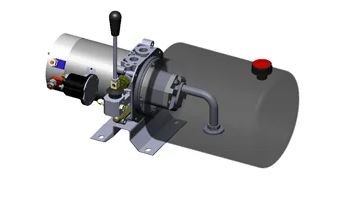

Hidroman İstif Makineleri İçin Hidrolik Mini Güç Ünitesi, tek etkili hidrolik sistemlerin çalıştırılması için tasarlanmış kompakt bir güç çözümüdür. Elektrik motoru, hidrolik pompa, yağ tankı ve kontrol valflerini bir araya getirerek kaldırma silindirinin çalışması için gerekli hidrolik enerjiyi sağlar.

Standart konfigürasyonda 1,6 kW gücünde 12 V elektrik motoru, 3,2 L/dk debi sağlayan hidrolik pompa ve 8 litrelik yatay silindirik yağ tankı bulunur. Maksimum çalışma basıncı 220 bar olan ünite, manuel kontrollü boşaltma valfi ve hız ayar valfiyle yapılandırılmıştır.

hidroman.com.tr
+1


Teknik özellikler

Teknik özellik

Standart değer

Elektrik motoru

1,6 kW – 12 V

Pompa deplasmanı

1,3 cc/devir

Debi

3,2 L/dk @ 2.500 dev/dk

Yağ tankı

8 litre silindirik tank

Montaj yönü

Yatay

Maksimum çalışma basıncı

220 bar

Sistem tipi

Tek etkili hidrolik sistem

Kontrol özellikleri

Manuel kontrollü boşaltma valfi ve hız ayar valfi

Teknik değerler standart ürün konfigürasyonuna aittir. Kullanılacak silindir, kaldırma kapasitesi, hareket hızı ve makine tasarımına göre değişiklik gösterebilir.






İstif Makinesi Hidrolik Güç Ünitesi Nasıl Çalışır?

Mini hidrolik güç ünitesi, 12 V elektrik motorunun pompayı çalıştırmasıyla hidrolik yağın basınçlandırılmasını sağlar. Basınçlı yağ, hidrolik devre üzerinden kaldırma silindirine iletilir ve yükün kaldırılması için gereken kuvveti oluşturur.

Tek etkili sistemlerde hidrolik basınç kaldırma hareketini sağlar. İndirme hareketi ise makinenin mekanik tasarımına ve hidrolik devredeki valflerin çalışma prensibine bağlıdır. Boşaltma valfi, uygun devre tasarımında yağın geri dönüşünü kontrol ederek silindirin indirilmesine olanak tanır.

Hız ayar valfi, sistemin tasarımına uygun şekilde silindir hareket hızının ayarlanmasına yardımcı olur. Doğru valf seçimi ve ayarı, yükün kontrollü hareketi açısından önemlidir.

Öne çıkan özellikler

  • 12 V elektrik motoru: Uygun 12 V elektrik altyapısına sahip mobil sistemler için.

  • Kompakt hidrolik tasarım: Güç ünitesinin makineye entegre edilmesini kolaylaştırır.

  • 8 litrelik yağ tankı: Standart konfigürasyonda silindirik ve yatay montajlı tank.

  • 220 bar maksimum basınç: Uygun tasarlanmış hidrolik devrelerde yüksek basınç gereksinimlerini karşılamak üzere.

  • Manuel kontrollü boşaltma valfi: Hidrolik devrede yağ dönüşünün kontrol edilmesine yardımcı olur.

  • Hız ayar valfi: Uygulamaya uygun silindir hareket hızının düzenlenmesini destekler.

  • Uygulamaya göre yapılandırma: Standart özellikler proje gereksinimlerine göre değerlendirilebilir.

Kullanım alanları

Hidrolik devre ve mekanik tasarımın uygun olması koşuluyla bu tip mini güç üniteleri aşağıdaki uygulamalarda değerlendirilebilir:

  • İstif makineleri

  • Kompakt elektrikli kaldırma ekipmanları

  • Depo içi malzeme taşıma sistemleri

  • Hidrolik kaldırma platformları

  • Tek etkili silindir kullanılan mobil makineler

  • Özel tasarım endüstriyel kaldırma sistemleri

Ünitenin bir makinede kullanılabilirliği; kaldırma kapasitesi, silindir özellikleri, hareket hızı, elektrik beslemesi ve çalışma döngüsü birlikte değerlendirilerek belirlenmelidir.

Doğru hidrolik mini güç ünitesi nasıl seçilir?

İstif makinesi için uygun güç ünitesi seçilirken şu parametreler dikkate alınmalıdır:

  1. Kaldırma kapasitesi: Makinenin kaldıracağı maksimum yük.

  2. Silindir ölçüleri: Silindir çapı, strok mesafesi ve çalışma tipi.

  3. Gerekli çalışma basıncı: Silindirin ihtiyaç duyduğu kuvveti üretmek için gereken basınç.

  4. Debi ve hareket hızı: Kaldırma ve indirme hareketleri için gerekli yağ debisi.

  5. Elektrik altyapısı: Motorun 12 V besleme gereksinimi ve mevcut sistem kapasitesi.

  6. Tank hacmi ve montaj: Yağ tankı kapasitesi, yatay yerleşim ve bağlantı alanı.

  7. Valf konfigürasyonu: İndirme kontrolü ve hareket hızına ilişkin gereksinimler.

  8. Çalışma döngüsü: Kullanım sıklığı ve beklenen işletme koşulları.

Bu verilerin birlikte değerlendirilmesi, güç ünitesinin makineyle uyumlu çalışmasına yardımcı olur.

Hidroman mini hidrolik güç ünitesi çözümleri

Hidroman, istif makineleri ve farklı mobil uygulamalar için kompakt hidrolik güç ünitesi çözümleri sunar. Standart ürünün yeterli olmadığı projelerde motor gücü, pompa deplasmanı, debi, çalışma basıncı, tank hacmi ve valf seçenekleri uygulamanın teknik ihtiyaçlarına göre değerlendirilebilir.

İstif makineniz için doğru hidrolik güç ünitesini belirlemek üzere silindir bilgilerini, kaldırma kapasitesini, hedef hareket hızını, elektrik beslemesini ve montaj ölçülerini Hidroman ile paylaşabilirsiniz.

İstif makinenizin hidrolik sistemi için teknik değerlendirme ve uygun güç ünitesi konfigürasyonu konusunda Hidroman ile iletişime geçin.
