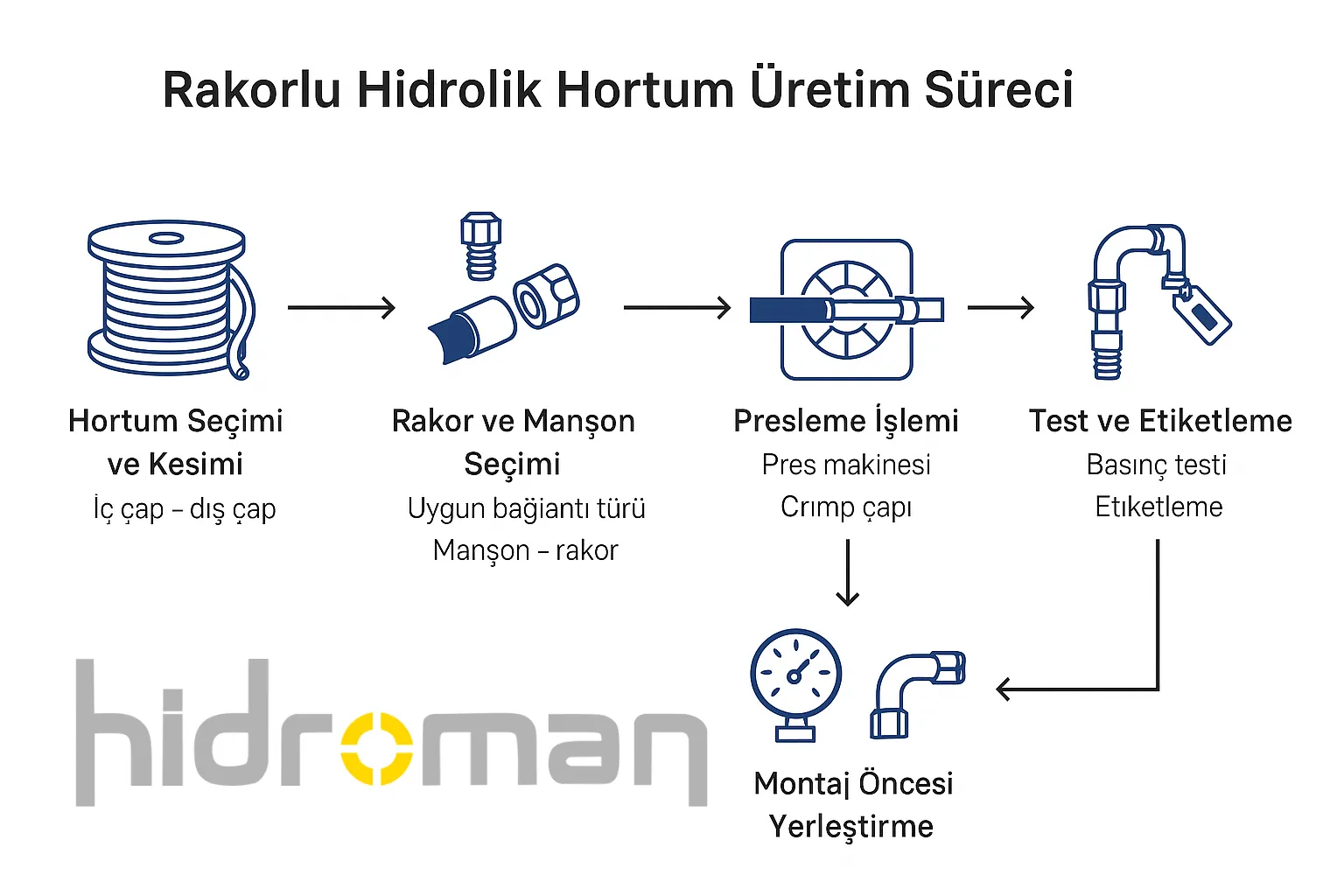

Rakorlu Hidrolik Hortum Nasıl Üretilir?

Rakorlu Hidrolik Hortum Nasıl Üretilir?

Rakorlu Hidrolik Hortum Nasıl Üretilir?

Rakorlu Hidrolik Hortum Nasıl Üretilir?

  1. Hortum Seçimi ve Kesimi
  • Kullanım amacına göre uygun tipte hortum (örneğin: 1SN, 2SN, 4SP) seçilir.
  • Hortum, hidrolik devreye uygun boyda, hidrolik hortum kesme makinasında kesilir.
  • Kesim sonrası hortum uçları Seide RK91 Hortum Temizlik Makinesi ile temizlenir; içteki kauçuk parçalar ve tel çapakları uzaklaştırılır.

hidrolik hortum kesme

  1. Rakor ve Soket Seçimi
  • Hortumun çapına ve basınç sınıfına uygun rakor tipi (örneğin: BSP, ORFS, JIC, ORFS) belirlenir.
  • Aynı şekilde doğru tip soket seçilir.
    • Örnek:
      • 2 tel hortum → 2 parçalı sistem (rakor + soket)
      • 4 tel hortum → 3 parçalı sistem (rakor + iç nipel + soket)
  1. Montaj Öncesi Hazırlık
  • Hortumun ucuna soket geçirilir.
  • Ardından rakor hortum içine yerleştirilir. Bu işlem sırasında rakorun hortumun içine tam oturması sağlanır.

hortum montaj

  1. Presleme (Sıkıştırma) İşlemi
  • Hortum ve rakor, Seide S51 Hidrolik hortum pres makinesi içine yerleştirilir.
  • Pres makinesi, ilgili rakor tipi ve hortum çapına göre standart çap daraltması (presleme ölçüsü) kadar sıkıştırma yapar.
  • Bu ölçü genellikle milimetre bazında hassasiyetle ayarlanır (örn: 33,5 mm ±0,2 mm).

hidrolik hortum presi

  1. Kalite Kontrol (Basınç Testi)
  • Her hortum montajından sonra (özellikle yüksek basınç uygulamalarında):

Hortum Test Makinası olarak Seide OSM100 Hortum Test Makinesi kullanılır.

    • Basınç testi (burst & proof)
    • Sızdırmazlık testi
    • Gözle muayene yapılır.
  • Sızdırmaz olmayan hortumlar işaretlenerek hurdaya ayrılır.

hortum testi

  1. Etiketleme ve Ambalaj
  • Hortum üzerine barkod, üretim tarihi, çap bilgisi, rakor tipi gibi bilgiler içeren etiket yapıştırılır.
  • Talebe göre koruyucu spiral, kılıf ya da kaplin kaplaması yapılabilir.
  • Hortumlar rulo veya düz şekilde sarılarak ambalajlanır.

hortum montaj

Hidrolik Hortum İmalatında Sertifikalı ve Güvenli Montaj

  • Rakorlu hortumlar mutlaka sertifikalı teknisyen tarafından monte edilmelidir.
  • EN 853 / ISO 8434 normlarına uygunluk, hem sistem güvenliği hem garanti için önemlidir.
