Yüksek Basınç Filtresi

Yüksek Basınç Filtresi

Yüksek Basınç Filtresi

Yüksek Basınçlı Filtreler

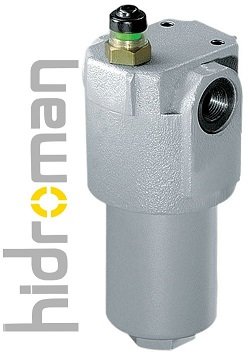

HD 069 (Yüksek Performans)
Sıralı montaj
630 bar'a (9137 psi) kadar çalışma basıncı
105 l/dk'ya kadar nominal akış hızı (27,7 gpm)

Kullanım Yeri
Hidrolik sistemlerin yüksek basınç devrelerinde.

Hidrolik Filtre Performans özellikleri
Aşınmaya karşı koruma: Tam akışlı filtrelemede temizlik sınıflarıyla ilgili en yüksek talepleri bile karşılayan filtre elemanları aracılığıyla.
Arızaya karşı koruma: Kontrol vanalarının veya diğer pahalı bileşenlerin yakınına kurulum yoluyla. Belirlenen belirli akış hızı, ≤ 200 mm²/s'de (soğuk başlatma koşulu) bile kapalı bir baypas valfini garanti eder.

Filtre Elemanları
Dıştan merkeze akış yönü.
Filtre malzemesinin yıldız şeklindeki kıvrımı şu sonuçları verir:
› geniş filtre yüzeyleri
› düşük basınç düşüşü
› yüksek kir tutma kapasiteleri
› uzun hizmet ömrü


Hidrolik Filtre Bakımı
Bir tıkanma göstergesi kullanılarak bakım için doğru an belirtilir ve optimum kullanım garanti edilir.
Hidrolik Filtre Elemanları
Filtre kafası: Küresel grafitli dökme demir (SGI)
Filtre kabı: Soğuk haddelenmiş çelik
Kaplama: Toz boya resp. fosfat kaplama / astarlanmış
Mühürler: NBR (istek üzerine FPM)
Filtre ortamı: EXAPOR®MAX 2 - inorganik çok katmanlı
mikrofiber ağ
Kağıt - reçine emdirilmiş selüloz ağ


Hidrolik Filtre Aksesuarları
Üzerinde elektriksel ve/veya optik tıkanma göstergeleri mevcuttur.

Hidrolik Filtre Nominal Akış Hızı
105 l/dak / 27,7 gpm'ye kadar (bkz. Seçim Tablosu, sütun 2)
ARGO-HYTOS tarafından belirtilen nominal akış hızları, aşağıdaki özellikler:
› ν ≤ 200 mm2'de kapalı baypas valfi /s / 927 SUS
› eleman hizmet ömrü > ortalama 1000 çalışma saati l/dk başına 0,07 g / gpm başına 0,27 g sıvı kontaminasyonu akış hacmi
› bağlantı hatlarındaki akış hızı: 250 bar'a kadar ≤ 8 m/sn / 3626'ya kadar ≤ 26,3 ft/sn > 250 bar ≤ 12 m/sn / > 3626 ≤ 39,4 ft/sn

Hidrolik Filtre Çalışma Basıncı
0 ... 400 bar / 5800 psi, min. 2x106 basınç döngüleri
DIN 24550'ye göre nominal basınç 0 ... 630 bar / 9137 psi, min. 104 basınç döngüleri Yarı statik çalışma basıncı
