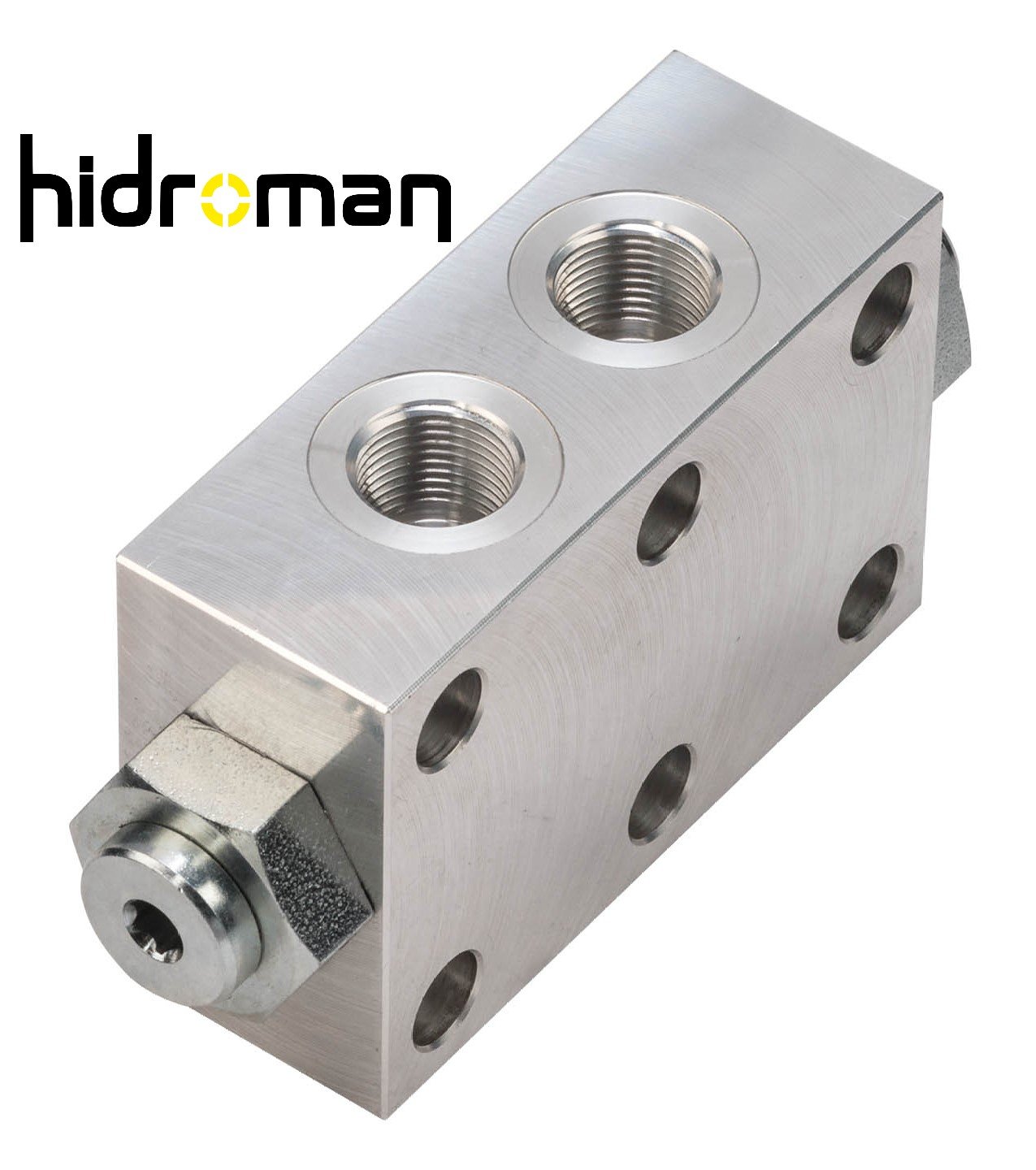

DCFC Serisi Silindir Üstü Flanş Bağlantılı İkiz Kilitleme Valfi
Çift etkili hidrolik silindirlerde yükün istenmeyen şekilde hareket etmesini önlemek, makine güvenliği ve kontrollü çalışma açısından önemlidir. Hidrolik hatlarda meydana gelebilecek hasar, hortum arızası veya basınç kaybı gibi durumlarda silindirin hareketini kontrol altında tutmaya yardımcı olan valfler, hidrolik sistem tasarımının önemli bileşenlerindendir.
Hidroman DCFC serisi flanş bağlantılı ikiz kilitleme valfi, çift etkili hidrolik silindirlerin iki hattındaki akışı kontrol ederek silindirin konumunu korumaya ve kontrolsüz hareket riskini azaltmaya yardımcı olur. Silindir üzerine doğrudan flanş bağlantısıyla monte edilebilen yapısı, valfin silindire yakın konumlandırılmasını sağlar.
Valfin doğru seçimi için silindirin çalışma basıncı, yük koşulları, debi ihtiyacı, pilot kontrol gereksinimleri ve montaj arayüzü birlikte değerlendirilmelidir.
Hidrolik ikiz kilitleme valfi nedir?
Hidrolik ikiz kilitleme valfi, çift etkili bir hidrolik silindirin iki portundaki akışı kontrol ederek silindirin istenmeyen yönde hareket etmesini önlemeye yardımcı olan valf grubudur. Bu tip valflerde yükün hareket ettirilebilmesi için karşı taraftaki kontrol basıncının valfin tasarımına uygun şekilde devreye girmesi gerekir.
İkiz kilitleme valfleri özellikle yük tutma, konum koruma ve silindirin kontrolsüz hareket riskini azaltma gereksinimi bulunan hidrolik devrelerde kullanılır.
Önemli: Kilitleme valfi tek başına tüm sistem risklerini ortadan kaldırmaz. Silindir, yük, bağlantı elemanları, valf ve hidrolik devre birlikte değerlendirilmelidir. İnsan kaldırma veya benzeri kritik güvenlik uygulamalarında gerekli bağımsız mekanik emniyet önlemleri ayrıca tasarlanmalıdır.
DCFC serisi flanş bağlantılı ikiz valfin çalışma prensibi
DCFC serisi, çift etkili silindirin iki hidrolik hattını kontrol eden ikiz kilitleme valfi olarak tanımlanır. Silindir üzerindeki flanş bağlantısı, valfin silindire doğrudan monte edilmesine imkân tanır.
Normal çalışma sırasında silindirin hareket etmesi gerektiğinde ilgili hatta oluşan pilot basıncı, valfin tasarımına uygun biçimde karşı taraftaki kilitleme elemanının açılmasına yardımcı olur. Böylece silindirin kontrollü olarak hareket etmesi sağlanırken, kontrol basıncı bulunmadığında akışın kilitlenmesi yükün konumunu korumaya yardımcı olur.
Hortum veya boru arızası gibi durumlarda valf, uygun devre tasarımı ve çalışma koşulları altında silindirin kontrolsüz hareket etmesi riskini azaltabilir. Gerçek koruma seviyesi valfin teknik karakteristiklerine, silindir yüküne ve devre tasarımına bağlıdır.
DCFC serisi teknik özellikleri
Teknik özellik | Ürün bilgisi |
|---|---|
Seri | DCFC |
Ürün tipi | Flanş bağlantılı ikiz kilitleme valfi |
Uygulama | Çift etkili hidrolik silindirler |
Gövde malzemesi | Alüminyum |
Bağlantı tipi | BSP; isteğe bağlı NPT veya metrik |
Sızdırmazlık | Nitril O-ring (NBR) |
Çalışma sıcaklığı | −30 °C ile +110 °C |
Isıl işlem | İç parçalarda |
Montaj | Silindir üzerine doğrudan flanş bağlantısı |
Kullanım amacı | Yük tutma ve kontrolsüz silindir hareketi riskini azaltma |
Teknik not: Maksimum çalışma basıncı, debi kapasitesi, pilot oranı, izin verilen yük, flanş ölçüleri ve bağlantı geometrisi mevcut ürün sayfasında belirtilmemiştir. Sipariş öncesinde teknik çizim ve ürün dokümanı üzerinden doğrulanmalıdır.
Hidrolik ikiz kilitleme valfinin avantajları
Silindirin konumunu korumaya yardımcı olur
Uygun şekilde seçilip tasarlanan ikiz kilitleme valfi, kontrol basıncı olmadığında silindir portlarındaki akışı bloke ederek yükün istenmeyen hareket etmesi riskini azaltmaya yardımcı olur.
Silindire doğrudan montaj
Flanş bağlantısı, valfin silindire yakın konumlandırılmasını sağlar. Uygun montaj tasarımıyla valf ile silindir arasındaki bağlantı hattının kısaltılmasına yardımcı olabilir.
Hat arızası risklerinin azaltılması
Hidrolik hortum veya boru hattında arıza meydana geldiğinde, uygun konfigürasyondaki kilitleme valfi silindirin kontrolsüz hareket etme riskini azaltabilir. Bunun için valfin silindire uygun seçilmesi ve doğru monte edilmesi gerekir.
Çift etkili silindirlerde iki yönlü kontrol
İkiz kilitleme yapısı, çift etkili silindirin her iki hattının kontrol edilmesine yardımcı olur. Böylece hem uzama hem de geri çekilme yönündeki hareketler hidrolik devre tasarımına uygun biçimde yönetilebilir.
Mobil ve endüstriyel sistemlere entegrasyon
DCFC serisi, uygun basınç, debi ve montaj koşulları doğrulandığında farklı mobil ve endüstriyel hidrolik sistemlerde değerlendirilebilir.
Hidrolik ikiz kilitleme valfi nerelerde kullanılır?
DCFC serisi gibi silindir üstü ikiz kilitleme valfleri, yükün belirli bir konumda tutulması ve silindir hareketinin kontrol edilmesi gereken uygulamalarda değerlendirilebilir:
İş makineleri ve mobil hidrolik ekipmanlar
Tarım makineleri
Kaldırma ve konumlandırma mekanizmaları
Endüstriyel makineler
Çift etkili hidrolik silindir kullanan özel makine tasarımları
Yük tutma ve kontrollü hareket gerektiren hidrolik sistemler
Uygunluk, makinenin risk değerlendirmesi ve ilgili valfin teknik sınırları üzerinden doğrulanmalıdır. Kritik kaldırma uygulamalarında ikiz kilitleme valfi, gerekli mekanik emniyet sistemlerinin yerine geçmez.
Silindir üstü flanş bağlantılı ikiz kilitleme valfi nasıl seçilir?
Doğru valfi belirlemek için yalnızca bağlantı ölçüsüne bakmak yeterli değildir. Aşağıdaki parametreler birlikte değerlendirilmelidir:
Silindir tipi: Silindirin çift etkili olması ve port düzeninin valfle uyumlu olması gerekir.
Çalışma basıncı: Normal ve maksimum basınç değerleri valfin izin verilen çalışma aralığıyla karşılaştırılmalıdır.
Debi: Silindirin hareket hızı ve gerekli debi belirlenmelidir.
Yük koşulları: Tutulacak yük, yükün yönü ve olası dinamik etkiler değerlendirilmelidir.
Pilot kontrolü: Valfin açılma davranışı ve pilot basıncı gereksinimi hidrolik şemayla doğrulanmalıdır.
Flanş bağlantısı: Montaj ölçüleri, port geometrisi ve bağlantı yüzeyleri silindirle uyumlu olmalıdır.
Akışkan ve sıcaklık: Hidrolik yağın ve çalışma sıcaklığının NBR sızdırmazlık elemanlarıyla uyumu kontrol edilmelidir.
Güvenlik gereksinimleri: Hortum arızası, yükün düşmesi ve kontrolsüz hareket senaryoları sistem düzeyinde değerlendirilmelidir.
Valf seçimi öncesinde silindir teknik çizimi ve hidrolik devre şeması üzerinden kontrol yapılması önerilir.
İkiz kilitleme valfi ile ikiz yük tutma valfi arasındaki fark
İkiz kilitleme valfi ile ikiz yük tutma valfi benzer uygulamalarda kullanılsa da aynı çalışma karakteristiğine sahip oldukları varsayılmamalıdır. Valfin iç yapısı, pilot kontrolü, yükün hareket ettirilme biçimi ve basınç kontrol davranışı uygulamaya göre farklılık gösterebilir.
DCFC serisi bu sayfada silindir üstü flanş bağlantılı ikiz kilitleme valfi olarak ele alınmalıdır. Silindir üzerinde farklı bir yük tutma işlevi veya farklı bir valf yapısı gerekiyorsa, ilgili ürünün teknik verileri ve devre gereksinimleri ayrı olarak değerlendirilmelidir.
Hidroman DCFC serisi ikiz kilitleme valfi
Hidrolik silindirlerde yük tutma ve hareket kontrolü, doğru valf seçimi kadar uygun devre tasarımı ve montajla da ilişkilidir. DCFC serisi flanş bağlantılı ikiz kilitleme valfi, çift etkili silindirlerde iki hattın kontrol edilmesine yönelik bir çözüm sunar.
Teklif veya teknik değerlendirme talebinde silindir ölçülerinin, bağlantı çiziminin, çalışma basıncının, debinin ve yük koşullarının paylaşılması doğru ürün seçimini kolaylaştırır.
Silindir üstü flanş bağlantılı ikiz kilitleme valfi için Hidroman ile iletişime geçin. Uygulamanızın teknik gereksinimleri üzerinden uygun konfigürasyonu değerlendirebilirsiniz.
Sık sorulan sorular
Hidrolik ikiz kilitleme valfi ne işe yarar?
Çift etkili silindirin iki hattındaki akışı kontrol ederek silindirin istenmeyen hareket etmesi riskini azaltmaya ve yükün konumunu korumaya yardımcı olur.
DCFC serisi hangi silindirlerle kullanılır?
Ürün sayfasında çift etkili hidrolik silindirler için tanımlanmıştır. Silindir portları ve flanş bağlantı ölçüleri ayrıca doğrulanmalıdır.
DCFC valfi silindirin üzerine monte edilebilir mi?
Evet. Ürün, silindir üzerine doğrudan flanş bağlantısıyla monte edilen bir ikiz kilitleme valfi olarak tanımlanmıştır. Uygunluk için montaj ölçüleri kontrol edilmelidir.
DCFC serisinin çalışma sıcaklığı nedir?
Mevcut ürün sayfasında −30 °C ile +110 °C aralığı belirtilmiştir.
Maksimum basınç ve debi değerleri nedir?
Mevcut sayfada bu değerler belirtilmemiştir. Seçim öncesinde teknik dokümandan teyit edilmelidir.
İkiz kilitleme valfi yükü tamamen güvenli şekilde tutar mı?
Valf, doğru seçildiğinde ve uygun bir devrede kullanıldığında yükün kontrolsüz hareket etmesi riskini azaltmaya yardımcı olur. Ancak tek başına bütün riskleri ortadan kaldırmaz; uygulamaya göre mekanik emniyet ve ek koruma önlemleri gerekebilir.
