Yüksek Basınç Hidrolik Hortum

Yüksek Basınçlı Hidrolik Sistemler İçin Güvenilir Hortum Çözümleri

Yüksek basınç hidrolik hortumlar; hidrolik yağ, su-yağ emülsiyonları ve uygun hidrolik akışkanların yüksek basınç altında güvenli şekilde taşınması için kullanılan kritik bağlantı elemanlarıdır. Ağır hizmet makineleri, mobil hidrolik sistemler, madencilik ekipmanları, iş makineleri ve yüksek basınçlı endüstriyel uygulamalarda güvenilir ve doğru seçilmiş bir hidrolik hortum, sistemin güvenli ve verimli çalışmasında önemli rol oynar.

Hidroman, farklı basınç seviyelerine ve çalışma koşullarına uygun yüksek basınçlı hidrolik hortum çözümleri sunmaktadır. Uygulamaya göre SAE ve EN standartlarına uygun hortum seçenekleri, farklı çaplar, basınç sınıfları ve bağlantı konfigürasyonları değerlendirilebilir.

Yüksek Basınç Hidrolik Hortum Nedir?

Yüksek basınç hidrolik hortum, hidrolik sistemlerde basınçlı akışkanı bir ekipmandan diğerine iletmek için kullanılan esnek hortum yapısıdır. Boru tesisatlarından farklı olarak hareket, titreşim ve ekipman arasındaki göreceli konum değişikliklerini karşılayabilir.

Hortum seçimi yalnızca çap ve çalışma basıncına göre yapılmamalıdır. Sistem basıncı, akışkan tipi, çalışma sıcaklığı, minimum bükülme yarıçapı, bağlantı tipi, darbe yükleri ve çalışma ortamı birlikte değerlendirilmelidir.

Yüksek Basınçlı Hidrolik Hortum Çeşitleri

Uygulamanın çalışma basıncına ve mekanik yüklerine göre farklı takviye yapısına sahip hortumlar kullanılabilir.

EN 853 1SN Hidrolik Hortum

Tek çelik tel örgülü EN 853 1SN hortumlar, orta ve yüksek basınçlı hidrolik uygulamalarda kullanılan esnek hortum çözümleridir.

Temel özellikleri:

• Tek kat yüksek dayanımlı çelik tel örgü
• Sentetik kauçuk iç tüp
• Aşınmaya ve çevresel koşullara dayanıklı dış kaplama
• Yaklaşık -40 °C ile +100 °C çalışma sıcaklığı
• Mobil ve endüstriyel hidrolik sistemlere uygun yapı

EN 853 2SN Hidrolik Hortum

EN 853 2SN, iki çelik tel örgü takviyesine sahip yüksek basınçlı hidrolik hortum sınıfıdır. Tek örgülü hortumlara göre daha yüksek basınç dayanımı gerektiren uygulamalarda tercih edilir.

Başlıca kullanım alanları:

• İş makineleri
• Hidrolik presler
• Endüstriyel hidrolik sistemler
• Tarım makineleri
• Mobil hidrolik ekipmanlar

EN 856 4SH Spiral Hidrolik Hortum

EN 856 4SH hortumlar, ağır hizmet tipi yüksek basınçlı hidrolik sistemler için geliştirilmiş spiral çelik tel takviyeli hortumlardır.

Dört spiral yüksek dayanımlı çelik tel katmanı sayesinde yüksek basınç ve darbe yüklerinin bulunduğu zorlu uygulamalarda kullanılabilir.

Özellikle madencilik, ağır iş makineleri, pres sistemleri, mobil hidrolik ekipmanlar ve yüksek basınçlı güç sistemleri için uygun hortum sınıflarından biridir.

SAE 100R13 Hidrolik Hortum

SAE 100R13, yüksek basınç ve ağır çalışma koşulları için kullanılan spiral çelik telli hidrolik hortum standardıdır.

SAE 100R13 hortumlar; yüksek basınçlı mobil ekipmanlar, maden makineleri, ağır hizmet hidrolik sistemleri ve darbe yüklerinin bulunduğu uygulamalarda kullanılabilir.

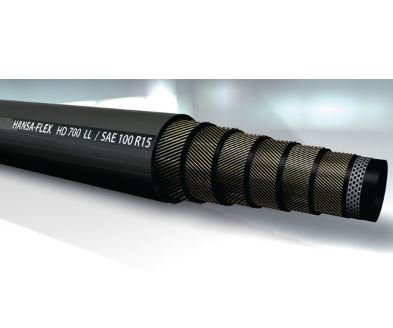

SAE 100R15 Hidrolik Hortum

SAE 100R15, yüksek ve çok yüksek basınç gerektiren ağır hizmet uygulamalarında kullanılan spiral çelik tel takviyeli hidrolik hortum standardıdır.

Hidroman'ın yüksek basınç hortum çözümleri içerisinde SAE 100R15 standardına uygun seçenekler de bulunmaktadır.

Mevcut ürün konfigürasyonuna göre bazı modeller yüksek basınçlı uygulamalarda 720 bar'a kadar çalışma basıncısağlayabilmektedir. Ancak maksimum çalışma basıncı hortumun modeline, çapına, bağlantı elemanlarına ve uygulama şartlarına göre mutlaka ayrıca doğrulanmalıdır.

720 Bar Yüksek Basınç Hidrolik Hortum

Çok yüksek çalışma basıncının gerekli olduğu uygulamalarda özel yüksek basınçlı hortumlar kullanılabilir.

Hidroman ürün gamında bulunan bazı yüksek basınçlı hortum çözümleri:

• 720 bar'a kadar çalışma basıncı
• 2.880 bar'a kadar belirtilen patlama basıncı
• 1:4 güvenlik katsayısı
• İki kat yüksek dayanımlı spiral çelik tel takviyesi
• PA12 iç tüp seçeneği
• Aşınmaya dayanıklı termoplastik dış kaplama
• -40 °C seviyesinden +100 °C seviyesine kadar çalışma sıcaklığı

Önemli: Hortum üzerinde belirtilen maksimum çalışma basıncı, sistemin maksimum basıncından düşük olmamalıdır. Hortum ve bağlantı elemanlarının tamamı sistemin çalışma koşullarına uygun olarak seçilmelidir.

Yüksek Basınç Hidrolik Hortum Teknik Özellikleri

Yüksek basınç hortumlarında teknik seçim yapılırken aşağıdaki değerler dikkate alınmalıdır:

Teknik özellik	Açıklama
Hortum tipi	Yüksek basınçlı hidrolik hortum
Standartlar	EN 853, EN 856, SAE 100R13, SAE 100R15 ve uygulamaya uygun diğer standartlar
Takviye	Çelik tel örgü veya spiral çelik tel
İç tüp	Uygulamaya uygun sentetik kauçuk veya termoplastik yapı
Dış kaplama	Kauçuk veya termoplastik
Çalışma basıncı	Hortum modeline ve çapına göre değişir
Patlama basıncı	Ürün standardı ve modeline göre değişir
Çalışma sıcaklığı	Hortum tipine göre değişir
Akışkan	Uygun mineral yağlar, su-glikol ve su-yağ emülsiyonları vb.
Bükülme yarıçapı	Hortum çapı ve modeline göre değişir

Yüksek Basınç Hidrolik Hortum Seçimi Nasıl Yapılır?

Doğru hidrolik hortum seçimi, sistem güvenliği ve ekipman ömrü açısından kritik öneme sahiptir.

1. Çalışma basıncını belirleyin

Hortumun çalışma basıncı, hidrolik sistemin maksimum çalışma basıncına uygun veya üzerinde olmalıdır.

2. Hortum çapını belirleyin

Hortum iç çapı, gerekli debiye göre seçilmelidir. Yanlış çap seçimi akış hızının yükselmesine, basınç kayıplarına ve gereksiz ısınmaya neden olabilir.

3. Akışkan tipini kontrol edin

Kullanılan hidrolik yağ veya diğer akışkanın hortum iç tüpüyle uyumlu olması gerekir.

4. Çalışma sıcaklığını değerlendirin

Ortam ve akışkan sıcaklığı hortumun izin verilen sıcaklık aralığında olmalıdır.

5. Bükülme yarıçapını dikkate alın

Hortum, üretici tarafından belirtilen minimum bükülme yarıçapından daha küçük bir yarıçapta çalıştırılmamalıdır.

6. Bağlantı elemanlarını doğru seçin

Hortumun çalışma basıncı kadar kullanılacak rakor, adaptör ve diğer bağlantı elemanlarının basınç sınıfı da önemlidir.

7. Çalışma ortamını değerlendirin

Madencilik, açık ocak, iş makineleri, liman ekipmanları veya endüstriyel tesisler gibi zorlu ortamlarda aşınma, darbe, sıcaklık, ozon ve çevresel etkiler ayrıca değerlendirilmelidir.

Yüksek Basınç Hidrolik Hortum Kullanım Alanları

Yüksek basınçlı hidrolik hortumlar çok farklı endüstriyel ve mobil uygulamalarda kullanılmaktadır.

Başlıca kullanım alanları:

• Madencilik makineleri
• Açık ocak madenciliği ekipmanları
• Ekskavatörler
• Yükleyiciler
• Vinç ve kaldırma sistemleri
• Hidrolik presler
• Tarım makineleri
• Yol yapım makineleri
• Orman ve tomruk makineleri
• Petrol ve gaz ekipmanları
• Hidrostatik tahrik sistemleri
• Endüstriyel hidrolik güç üniteleri
• Ağır hizmet hidrolik sistemleri

Yüksek Basınç Hidrolik Hortumlarda Güvenlik

Hidrolik hortumlar yüksek basınç altında çalıştığından, yanlış seçim veya hatalı montaj ciddi ekipman hasarlarına ve iş güvenliği risklerine neden olabilir.

Hortum seçiminde yalnızca hortumun basınç değerine değil, rakor, adaptör, presleme yöntemi ve montaj geometrisine de dikkat edilmelidir.

Hortum üzerinde ezilme, kesilme, kabarma, dış kaplama hasarı, tel görünmesi, kaçak veya bağlantı bölgesinde deformasyon görülmesi halinde hortum kontrol edilmelidir.

Hidrolik kaçakların elle kontrol edilmesi kesinlikle önerilmez. Yüksek basınçlı akışkan cilt altına nüfuz ederek ciddi yaralanmalara neden olabilir.

Hidroman Yüksek Basınç Hidrolik Hortum Çözümleri

Hidroman, hidrolik sistemler için yüksek basınçlı hortum, bağlantı elemanları ve hortum montaj çözümleri sunmaktadır.

Uygulamaya göre hortum tipi, çapı, çalışma basıncı, bağlantı şekli ve çalışma koşulları birlikte değerlendirilerek uygun ürün konfigürasyonu belirlenebilir.

Özellikle madencilik, ağır iş makineleri, endüstriyel hidrolik sistemler ve yüksek basınçlı uygulamalarda doğru hortum seçimi için teknik destek alınması önerilir.

Yüksek Basınç Hidrolik Hortum İçin Teklif Alın

İhtiyacınız olan hortumun çapını, çalışma basıncını, hortum uzunluğunu, kullanılacağı ekipmanı ve bağlantı/rakor tipini bizimle paylaşarak uygulamanıza uygun yüksek basınçlı hidrolik hortum çözümü için teklif alabilirsiniz.

Hidrolik sistemlerde güvenilirlik, yalnızca hortum seçimiyle değil; doğru bağlantı, doğru presleme, doğru montaj ve uygun test süreçleriyle birlikte sağlanır.
