Değişken Debili Pompalarda DR, DFR, DRG, DFLR Kontrolü Nasıl Yapılır?
Değişken Debili Pompalarda DR, DFR, DRG, DFLR Kontrolü Nasıl Yapılır?

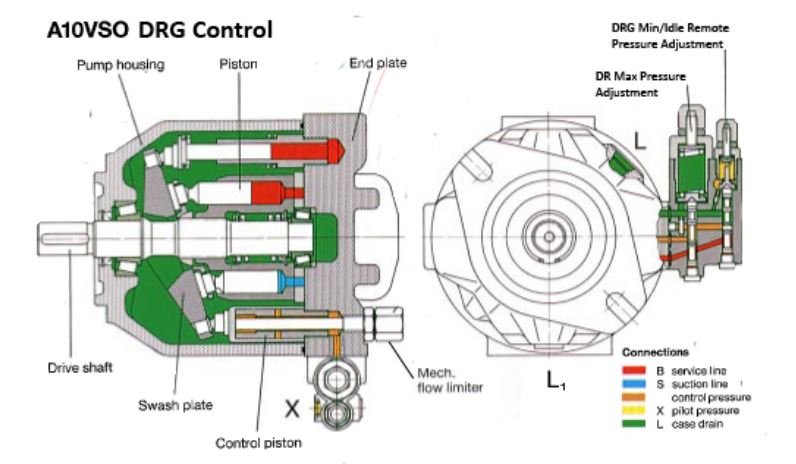

Rexroth A10VSO Serisi bir Değişken Debili Pompanın DRG Uzaktan Basınç Kontrol Kurulumu Nasıl Yapılır?
Görünüm olarak aynı olmasına rağmen, DFR ve DRG kontrolörleri birbirinin yerine kullanılamaz. DRG kontrolörü, sistem yağının yaya girmesine izin veren farklı bir kontrol makarası kullanır bölme ve X port bağlantısı üzerinden erişilebilir. Uzaktan tahliye vanası olabilir DRG yay kanalındaki yağ basıncını kontrol eden X portuna bağlanır, böylece kontrol edilir pompa basıncı.
Rexroth A10VSO DRG (uzaktan basınç kontrolü) Ayarları Nasıl Yapılır?
a) Uzaktan basınç kumandasını, ayar vidası aşağıya inene kadar saat yönünde çevirin.Uzaktan basınç ayarı, istenen maksimum sistemden daha yüksek olmalıdır basınç ayarı.
b) DRG'den koruyucu başlık somununu çıkarın. Bu,Pompa gövdesi.
c) Kilitleme somununu gevşetin ve DRG ayar vidasını aşağıya inene kadar saat yönünde çevirin.
d) DR'den koruyucu başlıklı somunu çıkarın (maksimum basınç ayarı). Bu pompa gövdesine en yakın makara.
e) Kilitleme somununu gevşetin ve DR kontrolörü ayar vidasını saat yönünün tersine çevirin makaradan yay gerginliği giderilene kadar.
f) Pompayı çalıştırın ve sistemi, akış sisteminin bloke olmaması için ayarlayın durumu.
g) DR kontrolörü ayar vidasını gerekli maksimum sisteme saat yönünde çevirin işletme basıncı.
h) Kilitleme somununu sıkın, ardından DR üzerindeki koruyucu başlık somununu yeniden takın ve sıkın kontrolör ayarlama ekranı Maksimum pompa basıncı artık ayarlanmıştır.
i) Uzaktan tahliye vanasını saat yönünün tersine en düşük ayarına çevirin.
j) DRG kontrol cihazı ayar vidasını saat yönünün tersine yaklaşık 200 psi'ye çevirin
daha sonra saat yönünde çevirerek gerektiği gibi 300 psi (21 bar) veya daha yüksek boşta basınç ayarına getirin. .
k) Kilitleme somununu sıkın, ardından DRG üzerindeki koruyucu başlık somununu yeniden takın ve sıkın ayar vidası. Minimum sistem basıncı (ivent) basıncı artık ayarlanmıştır.
l) Sistem artık DRG minimum basıncı arasında uzaktan basınç kontrollü olabilir
DR ayarının ayarı ve maksimum basınç ayarı.
