Tek Yönlü Hidrolik Piston İmalatı

TÜM UYGULAMALAR İÇİN HİDROLİK SİLİNDİR ÇÖZÜMLERİ
Endüstriyel hidrolik silindirlerimiz en zorlu koşullarda çalışmak üzere üretilmiştir. Müşterilerimizle ortaklaşa çözümler geliştirmek, çalıştığınız herhangi bir ortam için küresel güvenlik standartlarını karşılayan hidrolik silindir portföyümüzü sürekli olarak oluşturmamızı ve genişletmemizi sağladı. Hidroman, hidrolikleri değirmen tipinden bağlantı çubuğu hidrolik silindirlerine kadar daha yetenekli hale getirdi; güvenli ve güvenilir kaldırma için hidrolik silindiriniz var. Bu, uzatılmış bir yaşam döngüsü ve akıllı bileşenlerle size daha akıllı, güvenilir maliyet optimizasyonlu çözümler sunar.

HİDROLİK SİLİNDİR ÇEŞİTLERİ

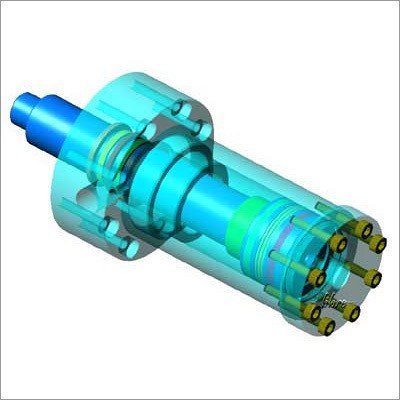

Değirmen Tipi Hidrolik Silindirler
Değirmen tipi hidrolik silindirler güvenilir tahrik elemanlarıdır ve özellikle aşırı çalışma koşullarında kullanım için uygundur. Genel makine mühendisliği, haddehaneler ve ergitme işleri, presler, vinçler, hidrolik mühendisliği veya gemi yapımı için çelik konstrüksiyon tipik uygulama alanlarıdır. Hidroman değirmen tipi hidrolik silindir serisi hem vidalı hem de kaynaklı silindirlerden oluşur. Kaynaklı silindirlerin kısa, kompakt tasarımları ile kendilerini ayırt ettikleri. 2 milyon yük döngüsüne kadar test edilmiş ve incelenmiştir.

Hidrolik Silindir Özellikleri
»Montaj boyutları ve montaj tipleri Dünya standartlarına uygundur.
»12 standart montaj tipi.
»Piston çapı: 40 mm - 800 mm
»Piston mili çapı: 22 mm - 600 mm
»6000 mm'ye kadar strok uzunluğu

Teknik özellikler Standartlar:
Montaj boyutları ve montaj tipleri Dünya standardını karşılar. Piston çapı ve piston kolu çapı ISO 3320 standardına uygundur Test standardı ISO 10100'dür.

Nominal Basınç: 350 Bar (35 MPa)
Test Basıncı: 500 Bar (50 MPa)
İsteğe bağlı olarak 700 bar (70 MPa) çalışma basıncı ile üretilebilir

Akışkan Tipi: Mineral yağlar DIN 51524 HL, HLP.
Sıvı Sıcaklığı: -20 ° C ila +80 ° C
Çalışma Sıcaklığı: -20 ° C ila +80 ° C.
İsteğe bağlı olarak -30 ° C ile +200 ° C arasında bir çalışma sıcaklığıyla üretilebilir.

Viskozite: 5 cSt - 300 cSt
Piston Hızı: Maksimum 0,5 m / s.

ISO Standardına göre temizlik sınıfı Hidrolik sıvısının maksimum kirlilik seviyesi ISO 4406 (c) sınıfı 20/18/15'dir. Hidrolik sistemdeki bileşenler için belirtilen temizlik sınıfları sağlanmalıdır. Etkili filtreleme hataları önler ve bileşenlerin ömrünü uzatır.

Başvuru Koşulları:
»Hidrolik silindir ve piston kolunun hareket eksenleri ve bağlantı noktaları mekanik olarak hizalanmalıdır. Piston miline ve piston yataklarına yanal yüklerden kaçınılmalıdır. Hidrolik silindirin veya piston çubuğunun ağırlığı dikkate alınmalıdır.
»Piston kolu ve / veya hidrolik silindirin burkulma uzunluğu ve burkulma yükü dikkate alınmalıdır.
»Sızdırmazlık elemanlarının sıvı ile uyumluluğu maksimum piston hızında dikkate alınmalıdır.
»Hidrolik silindirin her çalışmasında maksimum çalışma basıncına uyulmalıdır.
»Agresif ince partiküller, buharlar, yüksek sıcaklık ve basınçlı hava kirliliği gibi olumsuz etkilerden kaçınılmalıdır.

İmalat Malzemeleri:
Silindir borusu honlanmış St52Bk + S malzemeden imal edilmiştir. Piston kolu, f7 toleransında en az 20 µm sert kromla kaplanmış bir yüzeye sahip Ck45 malzemeden üretilmiştir.

Ölçek:
Her bir silindir, sevk edilmeden önce Hazırlanan Ppap Dosyasına göre ve Hidroman standartları ile ve ISO 10100 standartlarına uygun olarak iç ve dış sızdırmazlık testine tabi tutulur.

Garanti ve Servis:
Hidroman Üretimindeki Hidrolik silindirler 2 yıl firmamız garantisi altındadır. Ayrıca 10 yıl boyunca servis ve yedek parça desteği verilmektedir. Kullanıcı kaynaklı hatalar ve uygunsuz çalışma koşullarından kaynaklanan hatalar garanti kapsamı dışındadır.
Servis ve onarım faaliyetleri Hidroman personeli tarafından yürütülmektedir. Ürünün sisteme montajı sırasında meydana gelebilecek herhangi bir hasar ve onarım ve bakım amacıyla Hidroman personeli dışındaki kişiler tarafından yapılan ürün müdahaleleri durumunda, ürün garantisi iptal edilir.

Her türlü özel tasarım silindir talepleriniz için bizimle iletişime geçebilirsiniz.
