Paslanmaz Flex Hortum | Üretim, Özellikler ve Kullanım Alanları

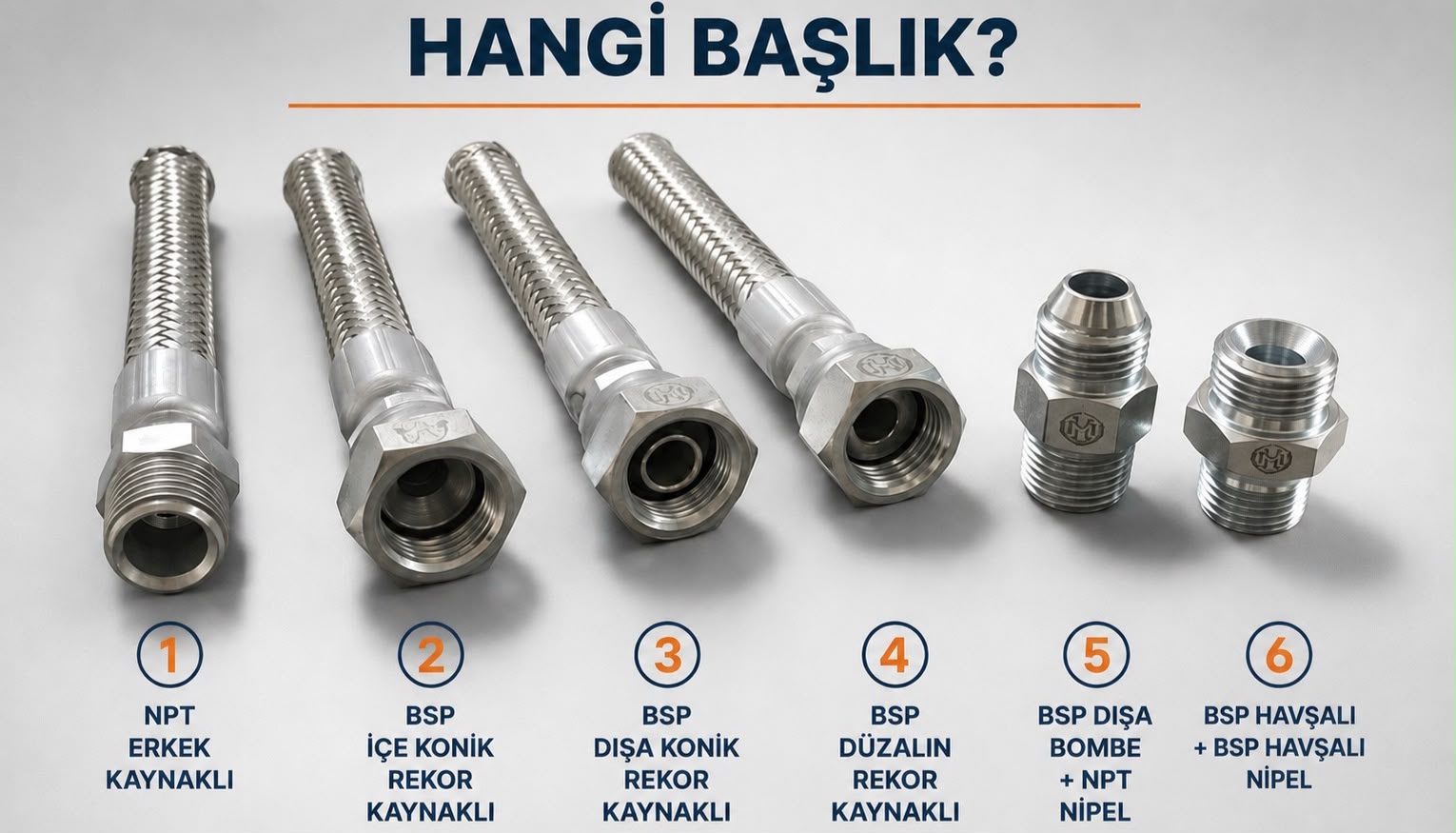

Aşağıdaki görselden başlık tipi seçimi yapabilirsiniz.
Paslanmaz Flex Hortum Nedir? Özellikleri, Kullanım Alanları, Montajı ve Üretimi
Paslanmaz Flex Hortum: Esnek Metal Hortum Çözümleri
Paslanmaz flex hortumlar, paslanmaz çelikten üretilen, esnek yapıları sayesinde sıvı, gaz ve farklı akışkanların güvenli şekilde taşınmasını sağlayan metal hortum sistemleridir. Yüksek sıcaklık dayanımı, korozyon direnci ve mekanik mukavemet özellikleri sayesinde birçok endüstriyel ve ticari uygulamada tercih edilir.
Paslanmaz çelik flex hortumlar; su hatları, kızgın yağ sistemleri, buhar hatları, hava ve gaz tesisatları, fan-coil bağlantıları, güneş enerjisi sistemleri ve endüstriyel borulama uygulamalarında kullanılabilir.
Hidroman, İzmir'deki üretim tesisinde 1/4" ile 10" çap aralığında paslanmaz flex hortum üretimigerçekleştirmektedir. Uygulamanın gereksinimlerine göre metal örgü ve farklı dış koruma kaplamalarıyla desteklenebilen bu hortumlar, endüstriyel tesislerde esnek bağlantı ve akışkan iletimi için çözümler sunar.
1. Paslanmaz Flex Hortum Nedir?
Paslanmaz flex hortum, paslanmaz çelikten üretilen esnek metal hortumdur. Boru hatlarında titreşim, hareket, genleşme ve montaj kaynaklı hizalama farklılıklarının karşılanmasına yardımcı olur.
Geleneksel sabit metal borulardan farklı olarak esnek yapısı sayesinde dar alanlarda montaj kolaylığı sağlar. Boru hatlarında oluşabilecek titreşimlerin ve mekanik hareketlerin bağlantı noktalarına doğrudan aktarılmasını azaltmaya yardımcı olabilir.
Paslanmaz flex hortumlar, tasarımına bağlı olarak farklı iç katman, metal örgü ve koruyucu kaplama seçenekleriyle üretilebilir.
Paslanmaz Flex Hortumun Yapısı ve Malzemeleri
Paslanmaz flex hortumların temel yapısı, akışkanın taşınmasını sağlayan esnek metal hortum gövdesinden oluşur. Ürünün tasarımına ve kullanım amacına göre dış takviye ve koruma katmanları eklenebilir.
İç katman:
Paslanmaz çelik metal hortum gövdesi
Uygulamaya uygun paslanmaz çelik kalite ve et kalınlığı
Akışkanın özelliklerine uygun iç yüzey yapısı
Dış katman ve takviye:
Paslanmaz çelik tel örgü
Mekanik koruma sağlayan dış kaplamalar
İsteğe bağlı cam elyaf, silikon veya uygun koruyucu kaplama seçenekleri
Paslanmaz çelik örgü, hortumun basınç dayanımına katkıda bulunur ve dış mekanik etkilere karşı destek sağlar. Ancak hortumun izin verilen çalışma basıncı yalnızca örgüye bağlı değildir. Hortum çapı, metal gövde yapısı, örgü yoğunluğu, bağlantı elemanları, sıcaklık ve çalışma koşulları birlikte değerlendirilmelidir.
Paslanmaz Flex Hortumun Avantajları
Korozyon direnci: Paslanmaz çelik malzeme, uygun kalite seçildiğinde nemli ve birçok aşındırıcı ortamda korozyona karşı direnç sağlar.
Yüksek sıcaklık dayanımı: Metal gövde yapısı, uygun tasarım ve bağlantı elemanlarıyla yüksek sıcaklıktaki uygulamalarda kullanılabilir.
Esneklik: Boru hatlarında yön değişiklikleri, dar montaj alanları ve bağlantı toleransları için kolaylık sağlar.
Titreşim ve hareket uyumu: Uygun şekilde tasarlandığında ekipmanlardan boru hatlarına aktarılan titreşimleri ve hareket kaynaklı gerilmeleri azaltmaya yardımcı olur.
Farklı bağlantı seçenekleri: Dişli, flanşlı ve farklı özel bağlantı konfigürasyonlarıyla üretilebilir.
2. Paslanmaz Flex Hortumların Kullanım Alanları
Paslanmaz flex hortumlar, sıcaklık, basınç, titreşim, kimyasal uyumluluk ve montaj esnekliği gerektiren çok sayıda uygulamada kullanılır.
Endüstriyel Uygulamalar
Kimya endüstrisi: Uygun paslanmaz çelik kalitesi ve bağlantı seçimiyle kimyasal akışkanların taşınmasında kullanılabilir.
Petrol ve gaz: Proses hatları, ekipman bağlantıları ve uygun tasarıma sahip gaz iletim uygulamalarında tercih edilebilir.
Enerji üretimi: Isı transferi, kazan ve yardımcı tesisat bağlantılarında kullanılabilir.
Endüstriyel tesisler: Su, hava, sıcak yağ ve farklı proses akışkanlarının taşınmasında esnek bağlantı çözümü sağlar.
Otomotiv ve Denizcilik
Otomotiv: Motor soğutma sistemleri ve uygun tasarıma sahip egzoz bağlantılarında kullanılabilir.
Denizcilik: Deniz suyu, egzoz ve yardımcı tesisat bağlantılarında, akışkan ve ortam koşullarına uygun malzeme seçimiyle kullanılabilir.
Gıda ve İlaç Endüstrisi
Paslanmaz çelik hortumlar, uygun malzeme kalitesi, yüzey özellikleri, bağlantı tasarımı ve temizlik gereksinimleri karşılandığında gıda işleme ve ilaç üretim tesislerinde değerlendirilebilir.
Bu sektörlerde yalnızca paslanmaz çelik kullanılması hijyenik uygunluğu tek başına garanti etmez. Akışkanla temas eden yüzeylerin, bağlantıların ve temizlik prosedürlerinin ilgili tesis standartlarına uygun olması gerekir.
Diğer Kullanım Alanları
Su tesisatları
Kızgın yağ hatları
Buhar hatları
Fan-coil bağlantıları
Güneş enerjisi sistemleri
Kazan ve ısıtma sistemleri
Hava ve gaz hatları
Kombi ve benzeri cihaz bağlantıları
Dekoratif ve ticari tesisat uygulamaları
3. Paslanmaz Flex Hortum Tasarımı ve Teknik Özellikleri
Paslanmaz flex hortum tasarımında esneklik, mekanik dayanım, basınç ve sıcaklık değerleri birlikte değerlendirilmelidir.
Çap ve Uzunluk Seçimi
Hortum çapı, taşınacak akışkanın debisine ve sistemin bağlantı ölçülerine göre belirlenmelidir. Yanlış çap seçimi akış kayıplarına, gereksiz basınç düşümüne veya sistem performansının olumsuz etkilenmesine neden olabilir.
Hortum uzunluğu belirlenirken montaj mesafesi, hareket ihtiyacı, titreşim ve bükülme yarıçapı dikkate alınmalıdır.
Hidroman'ın paslanmaz flex hortum üretim aralığı 1/4" ile 10" arasındadır. Talep edilen ürünün çapı ve konfigürasyonu proje gereksinimlerine göre değerlendirilir.
Bağlantı Tipleri
Uygulamaya göre farklı bağlantı seçenekleri kullanılabilir:
Dişli bağlantılar
Flanşlı bağlantılar
Nipel bağlantılar
Rakorlu bağlantılar
Özel ölçülü ve uygulamaya özel bağlantılar
Bağlantı tipi belirlenirken akışkan, basınç, sıcaklık ve tesisatın mekanik koşulları birlikte değerlendirilmelidir.
Sıcaklık ve Basınç Dayanımı
Paslanmaz flex hortumlar, uygun tasarımla geniş sıcaklık aralıklarında çalışabilen metal hortum sistemleridir. Kaynak ürün bilgilerinde farklı konfigürasyonlar için -270 °C ile +600 °C, ayrıca DIN EN ISO 10380 bölümünde -200 °C ile +550 °C aralıkları belirtilmektedir.
Bu değerler bütün paslanmaz flex hortumlar için geçerli tek bir çalışma aralığı olarak değerlendirilmemelidir. Gerçek sıcaklık sınırı; metal hortum yapısına, malzeme kalitesine, bağlantılara, örgüye ve çalışma koşullarına bağlıdır. Bağlantı elemanlarının sıcaklık sınırları da ayrıca kontrol edilmelidir.
Benzer şekilde, çalışma basıncı hortumun çapına, et kalınlığına, metal örgü yapısına, bağlantılarına ve sıcaklığa göre belirlenir. Ürün etiketinde veya teknik dokümanında belirtilen çalışma basıncı ve sıcaklık sınırları aşılmamalıdır.
4. Hidroman Paslanmaz Flex Hortum Üretimi
Hidroman, İzmir'deki üretim tesisinde paslanmaz çelik şerit sac kullanarak paslanmaz flex hortum üretimi gerçekleştirmektedir.
Üretim sürecinde metal malzeme şekillendirilir, hortum gövdesi oluşturulur, gerekli kaynak işlemleri uygulanır ve ürünün sızdırmazlık kontrolleri gerçekleştirilir.
Hidroman paslanmaz flex hortumları 1/4" ile 10" çap aralığında üretilebilir. Projenin ihtiyacına göre farklı metal örgü ve dış koruma seçenekleri değerlendirilebilir.
Paslanmaz Flex Hortumlarda Metal Örgü
Paslanmaz flex hortumların dış kısmında kullanılan metal tel örgü, hortum gövdesini destekler. Örgü yapısı, hortumun basınç altında genleşmesini sınırlandırmaya ve mekanik dayanımını artırmaya yardımcı olur.
Örgünün tel çapı, kat sayısı, örgü açısı ve yoğunluğu ürünün performansını etkileyen unsurlardır.
Hidroman paslanmaz flex hortumlarında farklı kalınlık ve profillerde metal örgü seçenekleri kullanılabilir. Hareketli ve titreşimli ortamlarda hortumun doğru konfigürasyonda seçilmesi önemlidir.
Opsiyonel Dış Koruma Kaplamaları
Kullanım ortamına ve sıcaklık koşullarına bağlı olarak hortumlar opsiyonel dış koruma kaplamalarıyla desteklenebilir.
Cam elyaf kaplama
Silikon kaplama
Uygulamaya uygun diğer koruyucu kaplamalar
Bu kaplamalar, hortumun dış ortam koşullarına ve ısıl etkilere karşı korunmasına yardımcı olur. Kaplama seçimi çalışma sıcaklığı ve ortam şartlarına göre yapılmalıdır.
Paslanmaz Flex Hortum ile Stripwound Hortum Arasındaki Fark
Paslanmaz flex hortum ile stripwound (kenetli metal) hortum aynı yapıda değildir.
Stripwound hortumlar, metal şeritlerin birbirine kenetlenmesiyle oluşturulur. Bu yapı mekanik esneklik ve dış koruma sağlayabilir; ancak standart yapısı gereği sızdırmaz akışkan iletimi için tasarlanan kaynaklı metal flex hortumlarla aynı ürün sınıfında değerlendirilmemelidir.
Hidroman'ın ürettiği paslanmaz flex hortumlar, metal gövde yapısı ve üretim konfigürasyonuna bağlı olarak sızdırmaz akışkan iletimi amacıyla tasarlanır ve sızdırmazlık testlerine tabi tutulur.
5. Paslanmaz Flex Hortum Standartları
Paslanmaz flex hortumların tasarım ve üretiminde dikkate alınan standartlardan biri EN ISO 10380 standardıdır.
Bu standart, metal hortumlar ve hortum takımlarının tasarım, imalat ve performans gereksinimleriyle ilgilidir. Kaynak ürün sayfasında DIN EN ISO 10380 A ifadesi yer almaktadır.
Standart uygunluğu değerlendirilirken hortumun yapısı, basınç sınıfı, bükülme yarıçapı, çevrim koşulları ve bağlantı konfigürasyonu dikkate alınmalıdır.
Bir standardın belirtilmesi, her çap ve bağlantı konfigürasyonunun otomatik olarak aynı performans değerlerine sahip olduğu anlamına gelmez. İlgili ürünün teknik dokümanı ve test sonuçları esas alınmalıdır.
6. Paslanmaz Flex Hortum Montajında Dikkat Edilmesi Gerekenler
Paslanmaz flex hortumun doğru monte edilmesi, sızdırmazlık ve kullanım ömrü açısından önemlidir. Yanlış montaj; hortumun burulmasına, örgünün zarar görmesine, kaynak bölgelerinde gerilme oluşmasına ve bağlantı noktalarında kaçaklara neden olabilir.
1. Bağlantı Hazırlığı
Nipel bağlantılarında diş tipi ve sızdırmazlık yöntemi önceden belirlenmelidir. Dişli bağlantılarda PTFE bant veya uygun sızdırmazlık malzemesi yalnızca bağlantı standardı ve üretici talimatı izin veriyorsa kullanılmalıdır.
Her iki tarafı nipelli hortumlarda montaj sırası, hortumun burulmasını önleyecek şekilde planlanmalıdır.
2. Rakor Montajı
Rakor bağlantısı sıkılırken hortum gövdesinin dönmesine izin verilmemelidir. Sıkma işlemi, uygun anahtar ağızlarından yapılmalıdır.
Bağlantı elemanları ve contalar; akışkan, sıcaklık, basınç ve bağlantı ölçülerine uygun seçilmelidir.
3. Flanş Bağlantısı
Sabit flanşlı hortumlarda karşılık flanşın yönü ve hizalaması kontrol edilmelidir. Uygun conta, cıvata ve somun seçimi yapılmalı, bağlantı üretici talimatlarına göre sıkılmalıdır.
4. Hortum Gerginliği
Hortum montaj sırasında aşırı gerilmemelidir. Hortumun doğal esnekliği korunmalı, çalışma sırasında uzama veya kısalma ihtiyacı varsa uygun montaj uzunluğu bırakılmalıdır.
5. Bükme Yarıçapı ve Burulma
Hortumun izin verilen minimum bükülme yarıçapı aşılmamalıdır. Keskin bükülmeler ve burulma, metal gövdede ve örgüde gerilme oluşturabilir.
Özellikle basınç dalgalanması ve hareketin bulunduğu uygulamalarda hortumun doğru yönlendirilmesi gerekir.
6. Korozyon ve Elektriksel İzolasyon
Paslanmaz çelik kullanılması, her türlü ortamda korozyon oluşmayacağı anlamına gelmez. Akışkan, ortam kimyasalları, klorür teması ve farklı metaller arasındaki temas dikkate alınmalıdır.
Gerekli uygulamalarda uygun izolasyon ve koruma önlemleri alınmalıdır.
7. Hortum Üzerinde Anahtarla Bükme Yapılmamalıdır
Hortum gövdesi anahtar kullanılarak bükülmemelidir. Bu işlem metal gövdede deformasyona, örgü hasarına ve ilerleyen süreçte sızdırmazlık problemlerine neden olabilir.
7. Paslanmaz Flex Hortumlarda Bakım ve Kontrol
Paslanmaz flex hortumların kullanım ömrü; çalışma basıncı, sıcaklık, titreşim, hareket miktarı, akışkan özellikleri ve montaj kalitesine bağlıdır.
Düzenli kontrollerde aşağıdaki noktalar incelenmelidir:
Hortum gövdesinde çatlak, ezilme veya deformasyon
Metal örgüde kopma, açılma veya aşınma
Kaynak bölgelerinde hasar
Bağlantı noktalarında sızıntı
Korozyon veya kimyasal etkilenme
Aşırı bükülme ve burulma
Hortumun çevresindeki ekipmanlarla temas etmesi
Kimyasal sızıntı, örgü hasarı veya gövde deformasyonu tespit edildiğinde hortumun kullanımı durdurulmalı ve ürün teknik açıdan değerlendirilmelidir. Hasarlı hortumlar uygun şekilde değiştirilmelidir.
Depolama ve Devreye Alma
Paslanmaz flex hortumlar kuru, temiz ve mekanik gerilimin olmadığı bir ortamda saklanmalıdır. Depolama sırasında aşırı bükülme ve ezilmeden kaçınılmalıdır.
Devreye alma öncesinde bağlantılar, conta seçimi, montaj yönü, bükülme yarıçapı ve sistemin çalışma basıncı kontrol edilmelidir. Montaj ve devreye alma işlemleri yetkin personel tarafından gerçekleştirilmelidir.
8. Paslanmaz Flex Hortum Seçim Rehberi
Doğru paslanmaz flex hortum seçimi için yalnızca çap ve uzunluk bilgisi yeterli değildir. Uygulamanın tüm çalışma koşulları değerlendirilmelidir.
Akışkan türü: Su, hava, gaz, buhar, kızgın yağ veya kimyasal akışkanın malzemeyle uyumu kontrol edilmelidir.
Çalışma basıncı: Sürekli çalışma basıncı ve oluşabilecek basınç dalgalanmaları dikkate alınmalıdır.
Çalışma sıcaklığı: Akışkan sıcaklığı ve dış ortam sıcaklığı ayrı ayrı değerlendirilmelidir.
Hortum çapı: Debi ihtiyacına ve bağlantı ölçülerine uygun çap seçilmelidir.
Hortum uzunluğu: Montaj mesafesi, titreşim ve hareket ihtiyacına göre belirlenmelidir.
Metal örgü: Basınç ve mekanik dayanım gereksinimlerine uygun örgü konfigürasyonu seçilmelidir.
Bağlantı tipi: Dişli, flanşlı, nipelli veya özel bağlantı seçenekleri belirlenmelidir.
Montaj koşulları: Bükülme yarıçapı, burulma, eksenel hareket ve mekanik temas kontrol edilmelidir.
9. Hidroman Paslanmaz Flex Hortum Çeşitleri
Hidroman paslanmaz flex hortum üretiminde uygulamanın gereksinimlerine göre farklı konfigürasyonlar değerlendirilebilir.
Esnek metal hortumlar: Boru hatlarında esnek bağlantı ve akışkan iletimi için kullanılır.
Metal örgülü hortumlar: Dış metal örgü ile desteklenen hortum yapılarıdır.
Koruyucu kaplamalı hortumlar: Cam elyaf veya silikon gibi opsiyonel kaplamalarla dış etkilere karşı desteklenebilir.
Özel bağlantılı hortum takımları: Dişli, flanşlı, nipelli ve uygulamaya özel bağlantılarla hazırlanabilir.
Ürün konfigürasyonu, çap, uzunluk, çalışma basıncı, sıcaklık ve bağlantı gereksinimlerine göre belirlenir.
10. Paslanmaz Flex Hortum Teklifi İçin Gerekli Bilgiler
Hidroman'dan paslanmaz flex hortum teklifi alırken aşağıdaki bilgilerin paylaşılması, doğru ürün konfigürasyonunun belirlenmesine yardımcı olur:
Hortum çapı
İstenen hortum uzunluğu
Akışkan türü
Çalışma basıncı
Çalışma sıcaklığı
Bağlantı tipi ve ölçüleri
Metal örgü ihtiyacı
Cam elyaf veya silikon kaplama talebi
Kullanım yeri ve çalışma koşulları
Teknik bilgiler incelendikten sonra uygun hortum yapısı, bağlantı seçenekleri ve üretim kapsamı belirlenebilir.
Hidroman paslanmaz flex hortum çözümleri hakkında bilgi ve teklif almak için bizimle iletişime geçebilirsiniz.
Sıkça Sorulan Sorular
Paslanmaz flex hortum nedir?
Paslanmaz flex hortum, paslanmaz çelikten üretilen esnek metal hortumdur. Su, hava, gaz, buhar ve uygun tasarıma sahip diğer akışkanların taşınmasında kullanılır.
Paslanmaz flex hortum nerelerde kullanılır?
Su hatları, kızgın yağ sistemleri, buhar hatları, fan-coil bağlantıları, güneş enerjisi sistemleri, enerji tesisleri, kimya endüstrisi, otomotiv ve denizcilik uygulamalarında kullanılabilir.
Hidroman hangi çaplarda paslanmaz flex hortum üretiyor?
Hidroman, 1/4" ile 10" çap aralığında paslanmaz flex hortum üretimi gerçekleştirmektedir.
Paslanmaz flex hortum kaç derece sıcaklığa dayanır?
Sıcaklık dayanımı hortumun metal gövdesine, malzeme kalitesine, örgüye ve bağlantı elemanlarına bağlıdır. Kaynak ürün bilgilerinde farklı konfigürasyonlar için -270 °C ile +600 °C ve -200 °C ile +550 °C aralıkları yer almaktadır. Kesin değer, ürünün teknik dokümanından doğrulanmalıdır.
Paslanmaz flex hortum yüksek basınca dayanıklı mıdır?
Metal örgüyle desteklenen paslanmaz flex hortumlar, uygun tasarımla basınçlı uygulamalarda kullanılabilir. İzin verilen çalışma basıncı çap, gövde yapısı, örgü, bağlantılar ve sıcaklığa göre belirlenir.
Paslanmaz flex hortum ile stripwound hortum arasındaki fark nedir?
Stripwound hortumlar birbirine kenetlenen metal şeritlerden oluşur. Paslanmaz flex hortumlar ise sızdırmaz akışkan iletimi için tasarlanan metal hortum yapısına sahiptir. İki ürünün kullanım amacı ve sızdırmazlık özellikleri farklıdır.
Paslanmaz flex hortumlarda metal örgü ne işe yarar?
Metal örgü, hortum gövdesini destekler, basınç altında genleşmeyi sınırlandırmaya yardımcı olur ve mekanik dayanımı artırır.
Paslanmaz flex hortumlarda hangi bağlantı tipleri kullanılabilir?
Uygulamaya göre dişli, nipelli, rakorlu, flanşlı ve özel bağlantı tipleri kullanılabilir.
Paslanmaz flex hortum montajında nelere dikkat edilmelidir?
Hortumun burulmaması, minimum bükülme yarıçapının korunması, uygun conta ve bağlantı elemanlarının seçilmesi ve montaj sırasında hortum gövdesinin anahtarla zorlanmaması gerekir.
Paslanmaz flex hortumlar bakım gerektirir mi?
Evet. Hortum gövdesi, metal örgü, kaynak bölgeleri ve bağlantılar düzenli olarak kontrol edilmelidir. Hasar, korozyon veya sızıntı tespit edilen ürünler teknik açıdan değerlendirilmelidir.
