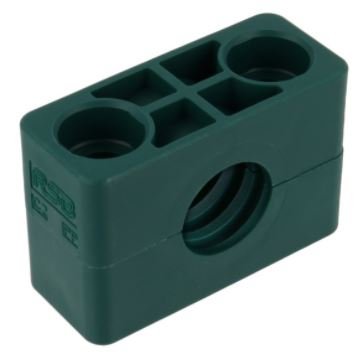

Plastik Boru Kelepçesi – Ağır Seri Hidrolik Boru ve Hortum Sabitleme

Hidrolik sistemlerde boru, hortum ve kabloların doğru şekilde sabitlenmesi; güvenli montaj, düzenli hat yerleşimi ve titreşim kaynaklı mekanik etkilerin kontrolü açısından önemlidir. Hidroman plastik boru kelepçeleri, hidrolik boru hatlarının, hortumların ve kabloların makine ve ekipmanlara güvenli şekilde monte edilmesine yönelik bağlantı çözümleri sunar.

Ağır seri SRS 30-100 PP boru bağlantı kelepçesi, endüstriyel tesisler, hidrolik güç üniteleri ve mobil iş makineleri gibi uygulamalarda boru ve hatların sabitlenmesi için kullanılabilir. Ürün seçiminde boru dış çapı, çalışma sıcaklığı, ortam koşulları, titreşim yükleri ve montaj biçimi birlikte değerlendirilmelidir.

Ağır Seri Plastik Boru Kelepçesinin Özellikleri

  • Geniş çap aralığı: Ağır seri kelepçeler, ürün konfigürasyonuna bağlı olarak Ø6 mm ile Ø406,4 mm arasındaki boru çaplarına yönelik çözümler sunar.

  • Farklı gövde malzemeleri: Polipropilen (PP), poliamid (PA) ve alüminyum seçenekleri bulunur.

  • Özel malzeme seçenekleri: Uygulamaya bağlı olarak EPDM veya farklı malzemeler değerlendirilebilir.

  • Metal parçalar: Standart olarak St 37 çelik; talebe bağlı olarak 1.4301 veya 1.4305 paslanmaz çelik seçenekleri.

  • Yüzey kaplaması: Metal parçalar fosfat veya Krom-3 kaplamalı olabilir.

  • Bağlantı seçenekleri: Standart metrik vidalar; talebe bağlı olarak UNC vida seçeneği.

  • Standart: Ürün sayfasında DIN 3015-2 belirtilmiştir.

  • Sıcaklık aralığı: PP model için -30 °C ile +90 °C.

Belirtilen çap aralığı ve malzeme seçenekleri ağır seri kelepçe ailesinin genel özellikleridir. Her ölçünün ve malzeme kombinasyonunun aynı modelde mevcut olduğu varsayılmamalıdır. Uygun ürün, istenen ölçü ve çalışma koşullarına göre teyit edilmelidir.

Teknik Özellikler

Özellik

Açıklama

Ürün

SRS 30-100 PP boru bağlantı kelepçesi

Seri

Ağır seri

Model

Tekli boru kelepçesi

Standart

DIN 3015-2

Gövde malzemesi

Polipropilen (PP)

Alternatif gövde malzemeleri

Poliamid (PA), alüminyum

PP model sıcaklık aralığı

-30 °C / +90 °C

Boru çapı aralığı

Kelepçe ailesinde Ø6–Ø406,4 mm

Metal parça malzemesi

Standart St 37; isteğe bağlı 1.4301 / 1.4305

Metal yüzey işlemi

Fosfat veya Krom-3

Vida seçeneği

Metrik; isteğe bağlı UNC

Plastik Boru Kelepçesi Nerelerde Kullanılır?

Hidrolik sistemler

Hidrolik boruların ve uygun tasarımdaki hortum hatlarının makine gövdesi, şase veya montaj rayları üzerinde sabitlenmesinde kullanılır.

Hidrolik güç üniteleri

Pompa, valf, filtre ve diğer hidrolik bileşenler arasındaki boru hatlarının düzenli şekilde konumlandırılmasına yardımcı olur.

İş makineleri ve mobil hidrolik sistemler

Makine üzerindeki boru ve hatların montajında, uygun kelepçe tipi ve malzeme seçimiyle sabitleme çözümü sağlar.

Endüstriyel tesisler

Hidrolik hatların yanı sıra uygulamaya uygun kablo ve diğer hatların düzenlenmesinde kullanılabilir.

Makine imalatı ve OEM projeleri

Yeni makine tasarımlarında veya mevcut sistemlerin revizyonunda, boru çapına ve montaj geometrisine uygun kelepçe konfigürasyonu seçilebilir.

PP, PA ve Alüminyum Boru Kelepçesi Arasındaki Farklar

Kelepçe gövdesi malzemesi seçilirken yalnızca fiyat değil; sıcaklık, mekanik yük, kimyasal temas ve ortam koşulları da dikkate alınmalıdır.

Özellik

Polipropilen (PP)

Poliamid (PA)

Alüminyum (AL)

Eğilme dayanımı

36 N/mm²

130–200 N/mm²

Kaynak tabloda 60–80 HB 5/250 sertlik değeri verilmiştir

Basma dayanımı

90 N/mm²

120 N/mm²

Kaynak tabloda ayrı bir değer belirtilmemiştir

Elastikiyet modülü

1.150 N/mm²

3.000 N/mm²

70.000 N/mm²

Çekme dayanımı

28 N/mm²

140 N/mm²

220–300 N/mm²

Kaynak tabloda belirtilen sıcaklık

-30…+90 °C

-40…+120 °C

300 °C üzeri

Zayıf asitler ve solventler

Dayanıklı

Dayanıklı

Dayanıklı

Benzin ve madeni yağlar

Dayanıklı

Koşullara bağlı

Koşullara bağlı

Diğer yağlar ve deniz suyu

Koşullara bağlı

Koşullara bağlı

Koşullara bağlı

Not: Tablo, ürün sayfasında yer alan malzeme karşılaştırma verilerine dayanır. Alüminyum için verilen 300 °C üzeri sıcaklık bilgisi, kelepçe sisteminin bütün bileşenleri için onaylanmış çalışma sıcaklığı olarak yorumlanmamalıdır. Nihai seçimde ilgili ürünün teknik dokümanı ve gerçek çalışma koşulları esas alınmalıdır.

Tırtıklı ve Düz İç Yüzeyli Kelepçe Seçimi

Boru kelepçesinin iç yüzey yapısı, uygulamanın ihtiyacına göre seçilmelidir.

  • Tırtıklı iç yüzey: Kaynak sayfasındaki açıklamaya göre darbe ve titreşimlerin etkisini azaltmaya yardımcı olur ve boru ekseni doğrultusunda oluşan kuvvetlerin karşılanmasına katkı sağlar.

  • Düz iç yüzey: Hortum ve kabloların yuvası için düz iç yüzeyli kelepçe tercih edilmesi önerilir.

  • Montaj ön koşulları: Kelepçenin ölçüsü, sıkma düzeni, montaj rayı veya kaynak plakasıyla uyumu kontrol edilmelidir.

Kelepçenin doğru seçilmesi kadar, montajın üretici talimatlarına uygun yapılması da önemlidir.

Doğru Plastik Boru Kelepçesi Nasıl Seçilir?

Doğru ürün konfigürasyonunu belirlemek için aşağıdaki bilgiler değerlendirilmelidir:

  1. Borunun dış çapı ve hat sayısı.

  2. Çalışma sıcaklığı ve ortam koşulları.

  3. Borunun veya hattın maruz kalacağı titreşim ve mekanik yükler.

  4. PP, PA, alüminyum veya özel malzeme ihtiyacı.

  5. Metrik ya da UNC vida tercihi.

  6. Kaynak plakası, montaj rayı ve diğer bağlantı parçalarıyla uyumluluk.

  7. Tekli veya çiftli montaj gereksinimi.

Hidroman, hidrolik boru kelepçeleri ve ilgili montaj bileşenleri için uygulamanıza uygun ürün seçimi konusunda destek sunar. Boru çapı, malzeme ve montaj bilgilerinizi paylaşarak teklif ve teknik uygunluk değerlendirmesi talep edebilirsiniz.

Hidrolik Boru Kelepçesi ve Yedek Parçaları

Sistemin montaj gereksinimine göre üst lama, emniyet pulu, alyan cıvata, kaynak ve cıvatalama plakası, taşıma rayı, alt lama, ray somunu ve altı köşeli cıvata gibi bağlantı bileşenleri de gerekebilir. İlgili parça grubunda aşağıdaki ürün adları yer almaktadır:






  • SRS DP 30-100 – Tek boru kelepçesi için üst lama

  • SRS SIS 30-100 – Tek boru kelepçesi için emniyet pulu

  • SRS IS 30-100 – Alyan cıvata, çift boru kelepçesi

  • SRS SPL 30-100 – Uzun kaynak ve cıvatalama plakası

  • SRS TS 40 – Tek borulu kelepçe için taşıma rayı

  • SRS SP 30-100 – Tek boru kelepçesi için kısa alt lama

  • SRS SM 30-60 – Tek borulu kelepçe için taşıma rayı somunu

  • SRS AS 30-100 – Tek boru kelepçesi için altı köşeli cıvata

  • SRS 30-100 PP – Ağır hizmet PP boru kelepçesi

Ürün kodları, ölçüler ve bağlantı uyumluluğu sipariş öncesinde teyit edilmelidir.

Hidroman ile İhtiyacınıza Uygun Kelepçeyi Belirleyin

Hidrolik boru ve hortum hatlarında güvenli montaj için doğru kelepçe ölçüsü, malzemesi ve bağlantı bileşenlerinin birlikte seçilmesi gerekir. Hidroman’dan plastik, alüminyum ve çelik boru kelepçeleri ile ilgili montaj parçaları hakkında bilgi ve teklif alabilirsiniz.

Teklif talebinizde boru dış çapını, gerekli adedi, çalışma sıcaklığını ve kullanım alanını belirtmeniz, uygun ürünün belirlenmesini kolaylaştırır.
