- Paslanmaz Flexible Hortum Nedir?
Paslanmaz flexible hortumlar; esnek yapıda imal edilen, yüksek dayanım ve güvenlik sunan yapısal elemanlardır. İç katmanı genellikle paslanmaz çelik veya PTFE (teflon) gibi kimyasal dayanımı yüksek malzemelerden oluşur ve dışı paslanmaz çelik örgü ile güçlendirilir. Bu kombinasyon, zorlu endüstriyel koşullarda bile uzun ömürlü performans sağlar. (Hidroman)
Paslanmaz flexible hortumlar, sadece bir bağlantı elemanı değil; sistem verimliliğini artıran kritik bir mühendislik çözümüdür. Enerji santrallerinden HVAC (Isıtma, Havalandırma ve İklimlendirme) sistemlerine kadar geniş bir uygulama yelpazesinde tercih edilir. (Hidroman)
- Paslanmaz Flexible Hortumların Teknik Avantajları
Yüksek Dayanım & Geniş Çalışma Aralığı
Bu hortumlar; -270°C ile +600°C gibi geniş bir sıcaklık aralığında güvenle çalışabilir, yüksek sıcaklık ve basınç koşullarına dayanabilir. Bu özellik, buhar hatları, kızgın yağ devreleri ve enerji süreçlerinde vazgeçilmezdir. (Hidroman)
Korozyon Direnci ve Uzun Ömür
Paslanmaz çelik yapısı sayesinde agresif kimyasal ortamlar, nem ve korozyon hortumların performansını etkilemez. Bu da bakım maliyetlerini düşürür ve sistem güvenilirliğini artırır. (Hidroman)
Esneklik & Montaj Kolaylığı
Dar alanlarda montaj kolaylığı sağlayarak sistem tasarımında esneklik sunar. Titreşim ve mekanik stresi azaltarak sistem ömrünü uzatır. (Hidroman)
%100 Sızdırmazlık
Modern üretim teknikleri ile Hidroman paslanmaz flexible hortumlar, yüksek sızdırmazlık standardında üretilir. Bu, sistem güvenliği ve ortam temizliği açısından kritik öneme sahiptir. (Hidroman)
- Kullanım Alanları
Paslanmaz flexible hortumlar, aşağıdaki sektörler ve uygulamalarda yaygın olarak kullanılmaktadır: (Hidroman)
- Endüstriyel Tesisler: Kimya, petrokimya, ilaç ve proses hatlarında
- Enerji Sektörü: Buhar ve ısı transfer sistemleri
- HVAC Sistemleri: Fan-coil ve radyatör bağlantılarında
- Gıda & İçecek: Hijyen gerektiren üretim hatlarında
- Denizcilik & Otomotiv: Egzoz ve soğutma hatları
Bu kullanım çeşitliliği, paslanmaz flexible hortumların ne kadar kritik bir eleman olduğunu gösterir.
- Doğru Seçim: Projeye Özel Çözümler
Bir hortum seçerken aşağıdaki kriterler başarı için kritik rol oynar:
- Çap ve Uzunluk: Sistem debisine uygun seçilmeli
- Basınç & Sıcaklık Seviyeleri: Çalışma koşulları göz önünde bulundurulmalı
- Bağlantı Tipi: Flanş, dişli veya özel adaptörlere uygun olmalı
Hatalı seçimler; sızıntı, performans düşüşü ve bakım maliyetlerinde artışa neden olabilir. Bu nedenle mühendislik değerlendirmesi uzman kadro ile gerçekleştirilmelidir. (Hidroman)
- Hidroman ile Güvenilir Sistem
Hidroman olarak, paslanmaz flexible hortumların her birini test süreçlerinden geçirerek üretiriz. Ürünlerimiz, sistem güvenliği ve verimliliği için optimize edilmiştir. Doğru hortum seçimi sadece bağlantı sağlamaz, aynı zamanda sistemin uzun ömürlü çalışmasına katkı sağlar.
Daha fazla teknik bilgi ve teklif talepleriniz için Hidroman Paslanmaz Flexible Hortum sayfasını ziyaret edebilirsiniz. (Hidroman)

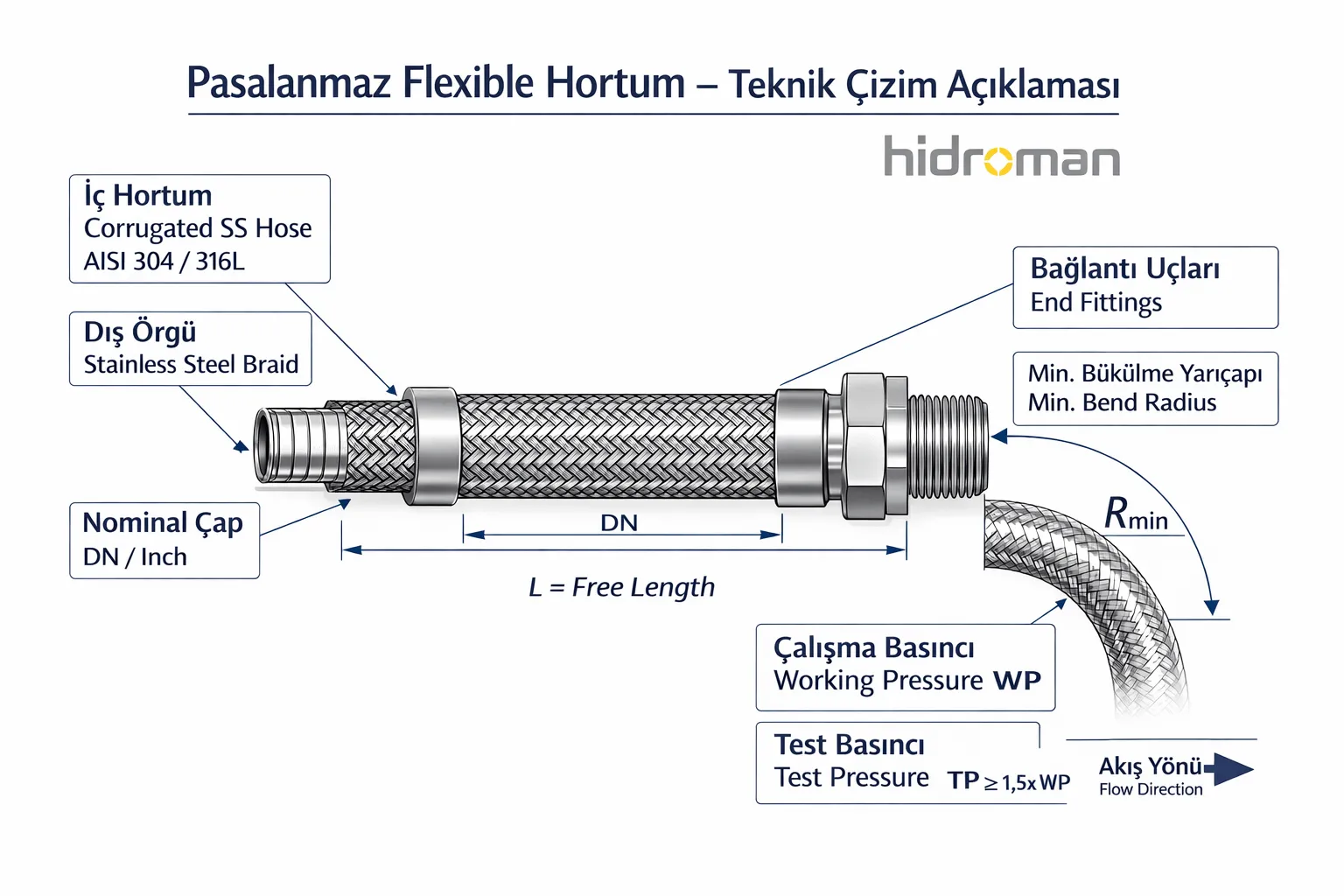

Paslanmaz Flexible Hortum – Teknik Çizim Açıklaması
Paslanmaz flexible hortumların teknik çizimleri, ürünün sadece ölçülerini değil; mekanik dayanımını, montaj uygunluğunu ve çalışma güvenliğini tanımlayan kritik verileri içerir. Aşağıda tipik bir Hidroman paslanmaz flexible hortum teknik çiziminde yer alan ana bileşenler ve açıklamaları bulunmaktadır.
- İç Hortum (Corrugated Stainless Steel Hose)
- Malzeme: AISI 304 / AISI 316L Paslanmaz Çelik
- Yapı: Spiral veya halkalı (corrugated) form
- Görev:
- Akışkanın güvenli şekilde iletilmesi
- Esneklik sağlayarak eksenel, açısal ve radyal hareketleri absorbe etmek
Corrugated yapı, hortumun basınç altında şekil değiştirmeden çalışmasını ve titreşim sönümleme görevini yerine getirmesini sağlar.
- Dış Örgü (Stainless Steel Braid)
- Malzeme: Paslanmaz çelik tel örgü
- Fonksiyon:
- İç hortumu basınca karşı güçlendirmek
- Hortumun ani uzama (elongation) riskini ortadan kaldırmak
Tek veya çift kat örgü, çalışma basıncına göre teknik çizimde açıkça belirtilir.
- Nominal Çap (DN / Inch)
- DN (Nominal Diameter): Akış kapasitesini belirler
- İç Çap (ID): Debi hesabı için kritik parametredir
- Dış Çap (OD): Montaj alanı ve kelepçe mesafeleri için kullanılır
Teknik çizimde tüm çap ölçüleri mm veya inch cinsinden toleranslarıyla birlikte gösterilir.
- Toplam Boy (L)
- L = Serbest Boy (Free Length)
Hortumun montaj öncesi doğal uzunluğudur.
Teknik çizimlerde belirtilen boy ölçüsü, gerginlik uygulanmadan ölçülen değerdir. Montaj sırasında hortumun çekilmesi, servis ömrünü ciddi şekilde kısaltır.
- Bağlantı Uçları (End Fittings)
Teknik çizimde bağlantı tipi ve ölçü standardı mutlaka belirtilir:
- Dişli Bağlantılar:
- BSP, NPT, METRIC
- Flanşlı Bağlantılar:
- DIN, ANSI, JIS
- Özel Bağlantılar:
- Kaynak boyunlu, erkek-dişi adaptörlü tasarımlar
Her bağlantı ucunun:
- Diş adımı
- Flanş çapı
- Delik sayısı
- Sızdırmazlık yüzeyi çizim üzerinde ayrı ayrı ölçülendirilir.
- Minimum Bükülme Yarıçapı (Min. Bend Radius)
- Hortumun zarar görmeden bükülebileceği en küçük yarıçap değeridir.
- Teknik çizimde genellikle R min olarak ifade edilir.
Bu değerin altında yapılan montajlar:
- İç hortum çatlaması
- Örgü tel kopması
- Erken sızıntı risklerine neden olur.
- Çalışma Basıncı ve Test Basıncı
Teknik çizim veya teknik doküman üzerinde aşağıdaki bilgiler yer alır:
- Working Pressure (WP): Sürekli çalışma basıncı
- Test Pressure (TP): Fabrika test basıncı
Genellikle:
Test basıncı ≥ 1,5 × çalışma basıncı
- Akış Yönü ve Montaj Notları
Bazı özel uygulamalarda teknik çizimde:
- Akış yönü oku
- Montaj pozisyonu (düz, U-form, loop)
- Titreşim kompanzasyonu yönü gibi mühendislik notları da bulunur.
Teknik Çizim Neden Kritiktir?
Paslanmaz flexible hortumlarda teknik çizim:
- Yanlış ürün seçimini önler
- Montaj hatalarını azaltır
- Sistem güvenliğini artırır
- Ürün ömrünü uzatır
Hidroman projelerinde teknik çizimler, yalnızca üretim için değil; müşteri sahasında sorunsuz montaj ve uzun servis ömrü hedefiyle hazırlanır.
Sonuç
Paslanmaz flexible hortumlar, endüstriyel sistemlerde güvenilirlik ve performansın anahtar unsurlarındandır. Doğru malzeme, doğru tasarım ve doğru montaj ile sisteminizin verimliliğini yükseltir, bakım maliyetlerinizi azaltır ve uzun ömürlü bir yapı sunar.
