PASLANMAZ FLEX HORTUMLAR HAKKINDA BİLMENİZ GEREKENLER
PASLANMAZ FLEX HORTUMLAR HAKKINDA BİLMENİZ GEREKENLER
1. GİRİŞ
Endüstriyel tesislerde akışkanların güvenli, esnek ve uzun ömürlü bir şekilde taşınması, sistem verimliliği açısından kritik bir öneme sahiptir. Bu noktada paslanmaz flex hortumlar (veya esnek metal hortumlar) yüksek basınç, sıcaklık ve kimyasal dayanım gerektiren uygulamalarda en güvenilir çözümlerden biridir.
Geleneksel kauçuk veya termoplastik hortumlara kıyasla, paslanmaz çelik yapısı sayesinde yüksek sıcaklık, korozyon ve titreşim direnci sunar. Bu nedenle petrokimya, enerji, otomotiv, gıda, denizcilik ve hidrolik sistemlerde yoğun olarak kullanılmaktadır.
2. PASLANMAZ FLEX HORTUM NEDİR?

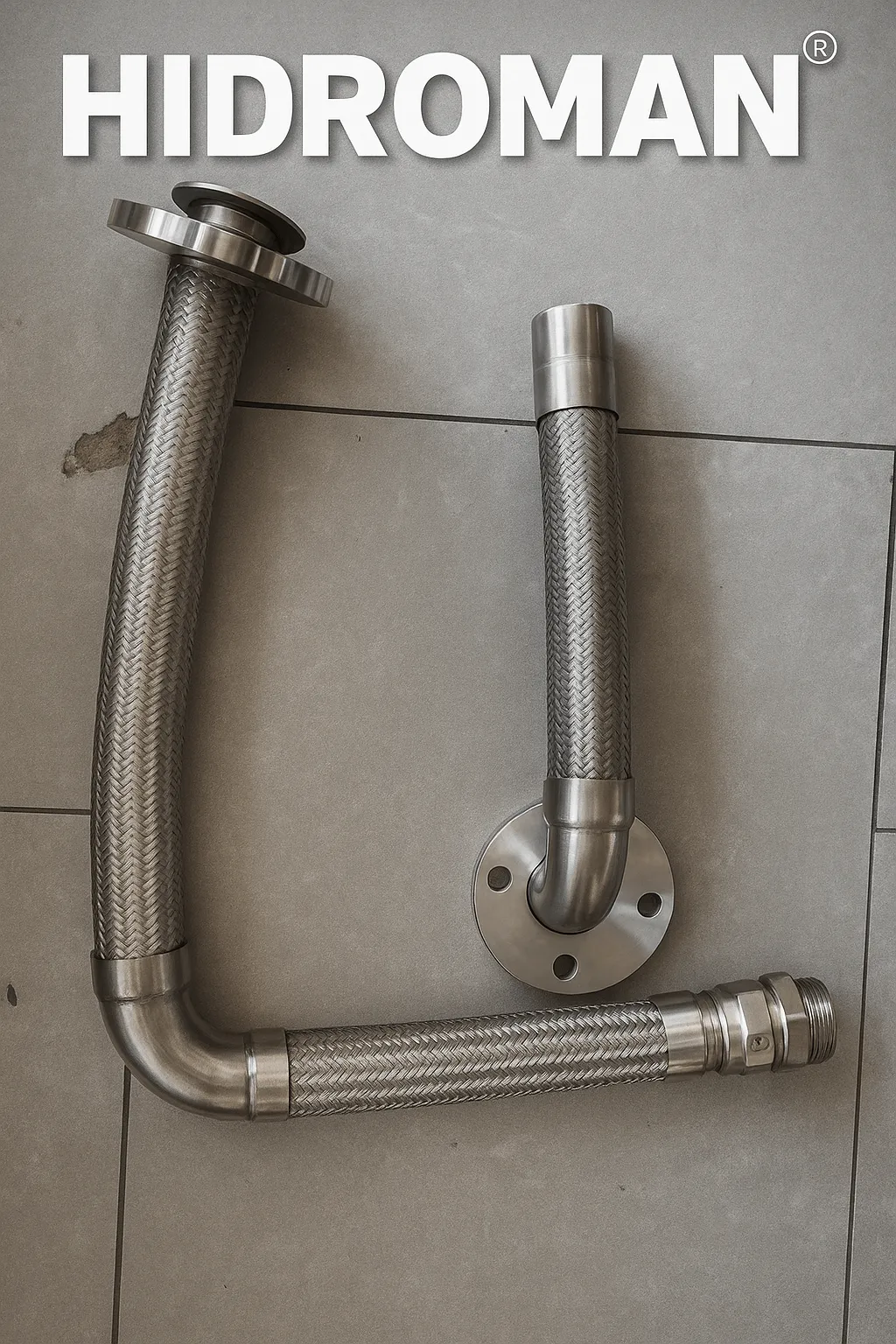

Paslanmaz flex hortum, genellikle AISI 304, 316L veya 321 paslanmaz çelik malzemeden imal edilen, iç kısmı oluklu (corrugated) yapıya sahip ve dış kısmı tel örgü (braid) ile güçlendirilmiş esnek metal hortumlardır.
Bu yapısı sayesinde hem esneklik hem de yüksek mekanik dayanım sağlar.
Teknik yapı:
|
Bileşen |
Malzeme |
Görev |
|
İç Hortum (Corrugated Tube) |
AISI 304 / 316L |
Basınçlı akışkanın taşındığı kanal |
|
Dış Örgü (Braid) |
Paslanmaz Çelik Tel |
Patlama basıncını ve dış darbeleri absorbe eder |
|
Rakor / Bağlantı Ucu |
Karbon Çelik, Pirinç, Paslanmaz |
Sızdırmaz bağlantıyı sağlar |
3. TEKNİK ÖZELLİKLER VE PERFORMANS ANALİZİ
Paslanmaz flex hortumlar, farklı çap ve basınç sınıflarında üretilir.
Aşağıdaki tablo tipik teknik değerleri göstermektedir:
|
Özellik |
Değer Aralığı |
Açıklama |
|
Çalışma Basıncı |
10 – 250 bar |
Örgü katman sayısına göre değişir |
|
Patlama Basıncı |
3x çalışma basıncı |
Güvenlik katsayısı 3:1’dir |
|
Çalışma Sıcaklığı |
-270 °C – +600 °C |
Yüksek sıcaklık dayanımı |
|
Esneme Yarıçapı |
30 – 300 mm |
Nominal çapa bağlı |
|
Malzeme Kalitesi |
AISI 304 / 316L |
Kimyasal ortamlara dayanıklı |
4. PASLANMAZ FLEX HORTUMLARIN AVANTAJLARI
- Yüksek Basınç ve Sıcaklık Dayanımı
- Buhar, gaz ve sıcak yağ devrelerinde kullanılabilir.
- Korozyon Direnci
- Asidik, tuzlu veya kimyasal ortamlarda uzun ömürlüdür.
- Titreşim ve Gürültü Sönümleme
- Kompresör, pompa ve motor bağlantılarında titreşim yalıtımı sağlar.
- Uzun Ömür ve Düşük Bakım Maliyeti
- Plastik hortumlara göre 5-10 kat daha uzun kullanım ömrü.
- Hijyen ve Gıda Uygunluğu (316L)
- Gıda, ilaç ve kimya sektöründe kullanılabilir.
- Yüksek Esneklik
- Dar alanlarda montaj kolaylığı sağlar.
5. UYGULAMA ALANLARI
|
Sektör |
Kullanım Alanı |
|
Petrokimya |
Buhar, asit, solvent hatları |
|
Enerji Santralleri |
Türbin, ısıtma, soğutma hatları |
|
Gıda ve İlaç |
Hijyenik akışkan hatları |
|
Denizcilik |
Yakıt, egzoz ve su transferi |
|
Otomotiv |
Egzoz gazı tahliyesi ve yakıt hatları |
|
Hidrolik Sistemler |
Basınçlı yağ devreleri ve tank bağlantıları |
6. HİDROLİK SİSTEMLERDE FLEX HORTUM KULLANIMI
Hidrolik sistemlerde, titreşim, basınç darbesi (pulse) ve genleşme nedeniyle hatlarda oluşabilecek stresleri sönümlemek için paslanmaz flex hortumlar tercih edilir.
Özellikle hidrolik güç üniteleri (HPU), silindir bağlantıları ve test tezgahları gibi yüksek basınç ortamlarında, bu hortumlar sistem ömrünü uzatır ve sızdırmazlığı artırır.
Hidroman gibi profesyonel üreticiler, bu hortumları müşteri ihtiyacına göre özel rakor bağlantıları, geometrik ölçüler ve kaplama tipleri ile üretmektedir.
7. FLEX HORTUM SEÇİM KRİTERLERİ
Doğru hortum seçimi, sistem güvenliği ve uzun ömür için kritik öneme sahiptir.
Seçim sürecinde aşağıdaki parametreler dikkate alınmalıdır:
|
Kriter |
Açıklama |
|
Basınç Değeri |
Çalışma ve patlama basıncı uygun olmalı |
|
Sıcaklık Aralığı |
Malzeme ısıl sınırları aşmamalı |
|
Akışkan Türü |
Kimyasal uyumluluk kontrol edilmeli |
|
Montaj Konumu |
Bükülme yarıçapı hesaplanmalı |
|
Rakor Tipi |
Diş, flanş veya kelepçe tipi seçilmeli |
|
Titreşim Düzeyi |
Uygun örgü katmanı tercih edilmeli |
8. BAKIM VE KONTROL PROSEDÜRLERİ
- Periyodik görsel kontrol: Hasar, pas veya deformasyon kontrolü
- Basınç testi: Yılda en az bir kez hidrostatik test önerilir
- Bağlantı sızdırmazlığı: Rakor sıkılığı ve conta durumu kontrol edilmelidir
- Temizlik: Kimyasal veya partikül birikimi önlenmelidir
- Değişim periyodu: 3–5 yıl kullanım sonrası yenilenmesi tavsiye edilir
9. HİDROMAN PERSPEKTİFİNDEN UYGULAMA STRATEJİSİ
Hidroman, paslanmaz flex hortum üretiminde yüksek kalite standartlarını, sertifikalı kaynak yöntemlerini (TIG/MIG) ve ISO 10380 normlarına uygun üretim süreçlerini benimsemektedir.
Hidroman tarafından üretilen hortumlar:
- Tüm hidrolik sistemler, yüksek sıcaklık uygulamaları ve endüstriyel tesisatlar için test edilmiştir.
- Müşteriye özel boy, bağlantı ucu ve örgü tipi seçenekleri sunulur.
- Sızdırmazlık ve basınç dayanımı test raporlarıyla birlikte teslim edilir.
10. SONUÇ
Paslanmaz flex hortumlar, endüstriyel tesislerde esneklik, güvenlik ve uzun ömür sağlayan stratejik bileşenlerdir.
Doğru malzeme seçimi, uygun montaj ve düzenli bakım, sistem güvenliğini maksimuma çıkarır.
Enerji verimliliği ve sistem sürekliliği açısından değerlendirildiğinde, bu hortumlar sadece bir bağlantı elemanı değil, endüstriyel sürdürülebilirliğin temel bir parçasıdır.
SSS – SIKÇA SORULAN SORULAR
1. Paslanmaz flex hortumlar hangi basınçlara dayanır?
Genellikle 10 ila 250 bar arası basınçlara dayanır, ancak özel üretimlerde 400 bar’a kadar çıkabilir.
2. Hangi malzemeden yapılır?
En yaygın olarak AISI 304 ve 316L paslanmaz çelikten üretilir.
3. Esnek metal hortumlar hangi sıcaklıklarda kullanılabilir?
-270 °C ile +600 °C arası çalışma sıcaklıklarına uygundur.
4. Gıda sektöründe kullanılabilir mi?
Evet, özellikle 316L kalite hortumlar gıda ve ilaç endüstrisine uygundur.
5. Hidroman paslanmaz flex hortumları neden tercih edilmeli?
Çünkü ISO 10380 standardına uygun, yüksek test basınçlarında kontrol edilmiş ve müşteri odaklı üretim yapılmaktadır.
