Off-Line Filtre Nedir?

Off-line filtre, hidrolik veya yağlı sistemlerde kullanılan ve hidrolik yağın temizliğini artırmak için tasarlanmış bir tür filtre sistemidir. Off-line filtreler, ana hidrolik devreden bağımsız olarak çalışır ve genellikle sistemdeki yağı dolaştırırken onu temizler.

Off-line filtrelerin ana görevi, hidrolik yağdaki kir, partiküller ve diğer kontaminasyonları gidermektir. Bu filtreler, hidrolik sistemlerin performansını artırarak, bileşenlerin ömrünü uzatarak ve arıza olasılığını azaltarak sistemin güvenilirliğini artırır.

Off-line filtrelerin bazı özellikleri şunlardır:

1. Bağımsız Çalışma: Off-line filtreler, ana hidrolik devreden bağımsız olarak çalışır. Bu, filtreleme işlemi sırasında ana sistem performansını etkilemeden yağın temizlenmesine olanak tanır.

2. Yüksek Temizlik Seviyesi: Off-line filtreler, hidrolik yağın temizliğini artırarak çok düşük partikül boyutlarını bile filtreleyebilirler. Bu, hidrolik sistemdeki parçacık kontaminasyonunu azaltır ve sistem bileşenlerinin korunmasını sağlar.

3. Çeşitli Konfigürasyonlar: Off-line filtreler, farklı sistem gereksinimlerine uyacak şekilde çeşitli konfigürasyonlarda mevcuttur. Bunlar arasında sabit montajlı filtre üniteleri, taşınabilir filtre arabaları ve konteyner içi filtre sistemleri bulunur.

4. Filtre Değişim Kolaylığı: Off-line filtreler, filtre elemanlarının değiştirilmesini kolaylaştıran tasarımlara sahiptir. Bu, bakım süreçlerini basitleştirir ve sistemdeki kesinti süresini en aza indirir.

5. Entegre Deşarj Valfları: Bazı off-line filtreler, filtre elemanlarındaki kirin ve atık maddelerin güvenli bir şekilde boşaltılmasını sağlayan entegre deşarj valflarına sahiptir.

Off-line filtreler, hidrolik sistemlerin temizliğini artırmak için önemli bir rol oynar ve sistemdeki parçacık kontaminasyonunu azaltarak sistemin verimliliğini ve güvenilirliğini artırır.

Off-Line Filtre Neden Kullanılır?

Off-line filtreler, hidrolik veya yağlı sistemlerde kullanılırken birkaç önemli amaca hizmet eder:

1. Yüksek Temizlik Seviyesi Sağlama: Off-line filtreler, hidrolik yağdaki kir, partiküller ve diğer kontaminasyonları gidererek yağın temizliğini artırır. Bu, hidrolik sistemdeki parçacık kontaminasyonunu azaltır ve sistem bileşenlerinin korunmasını sağlar. Temiz hidrolik yağı, sistemdeki pompa, valf ve silindir gibi hassas bileşenlerin ömrünü uzatır.

2. Sistem Performansını Artırma: Temiz hidrolik yağı, sistemde daha iyi performans sağlar. Off-line filtreler, hidrolik yağın içindeki partiküllerin ve kontaminantların neden olduğu tıkanıklıkları ve sızıntıları azaltarak hidrolik sistemlerin daha verimli çalışmasını sağlar.

3. Sistem Bakım Maliyetlerini Azaltma: Off-line filtreler, sistemdeki yağın temizliğini artırarak sistem bakım maliyetlerini azaltır. Daha temiz hidrolik yağı, sistemdeki bileşenlerin daha az aşınmasına ve arızalanmasına neden olur, bu da bakım gereksinimlerini ve maliyetlerini azaltır.

4. Uzun Ömürlü Bileşenler: Off-line filtreler, hidrolik sistem bileşenlerinin ömrünü uzatır. Temiz hidrolik yağı, pompa, valf, silindir ve diğer bileşenlerin aşınmasını azaltarak sistemdeki bileşenlerin daha uzun süre dayanmasını sağlar.

5. Sistem Güvenilirliğini Artırma: Off-line filtreler, hidrolik sistemlerin güvenilirliğini artırır. Temiz hidrolik yağı, sistemde arızaların ve kesintilerin azalmasını sağlar, bu da sistemlerin daha güvenilir ve sürekli çalışmasını sağlar.

Sonuç olarak, off-line filtreler hidrolik sistemlerin performansını artırır, bakım maliyetlerini azaltır, bileşen ömrünü uzatır ve sistem güvenilirliğini artırır. Bu nedenlerle, hidrolik sistemlerde off-line filtreler kullanmak genellikle önemli bir uygulamadır.

Hidrolik Sistemdeki Arızaların %80 Gibi Büyük Bir Oranın Nedeni Kirlilikten Kaynaklanmaktadır. Hidrolik Sistemin Arızasız Çalışması İçin Yeni Kurulan veya Mevcut çalışan Sistemin Belirli Periyotlarda Temizlenmesi Şarttır. Sisteminizde Bulunan Emiş Filtresi , Dönüş Filtresi , Basınç Filtresi yeterli seviyede Temizlik Sağlayamadığı İçin Hidrolik Sistem Arızaları ve Ani Duruşların Önüne Geçmek İçin Seide RK90 Off-Line Filtre Kullanmanız Gereklidir.

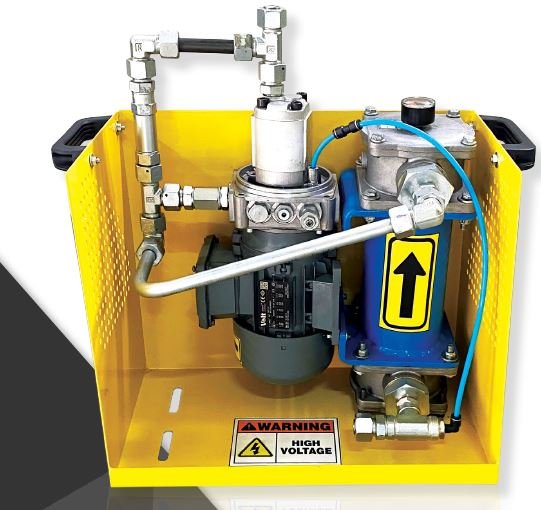

RK90 OFF-LİNE Filtre
Teknik Özellikler
Pompa Debisi		12lt/dak
Motor Gücü		1,1 KW 1450 Rpm
Filtre Sayısı		1
Filtre Kapasitesi		400lt/dak
Filtre Kir Tutma Kapasitesi		90gr
Ağırlık		12kg
Makine Voltajı		380 V - 400V
SDM5060-05		5 Micron Yedek Filtre Elemanı

NSFA Typ D Yan Akım Filtreleme Tesisi Tip D
Özellikler Akışkanlar Mineral yağ Sentetik yağlar türbin yağlar nebati yağlar Açıklama Yan akım filtreleme tesisleri, birçok hidrolik ve gres yapı sisteminin güvenilirliğini ve kullanılabilirliğini artırır. Bir yağ filtresi sadece maddenin değil, bütün tesisin de kullanım ömrünü uzatır. Yan akımdaki kullanımı sayesinde filtre sürekli olarak ve ana sistemdeki basınç ve hacim akım değişikliklerinden bağımsız bir şekilde çalışabilir. Kompakt bir yapı tarzı ve düşük bir gürültü seviyesi, cihazların özellikleri arasındadır. Sipariş notu İstek halinde başka hacim akımları ve motor kapasiteleri de temin edilebilir.
Ek bilgiler
Filtre tesisleri gün, hafta ve ay bazında da kiralanabilir. Sonra servis teknisyenlerimiz ücret karşılığında montaj ve devreye sokma işlemlerini gerçekleştirir. Filtreleme süresi büyük ölçüde maddenin kirlenme derecesine bağlıdır.

Ürün
Adı Gerilim Güç Akış Hacim Oranı maks. Tesis büyüklüğü* (kW) (l/min)
NSFA TYP D 10/400V 055 400 V 0.55 10 bis 400 Liter
NSFA TYP D 60/400V 1.5 400 V 1.5 60 bis 2000 Liter
NSFA TYP D 20/230V 1.5 230 V 1.5 20 maksimum 600 litre
NSFA TYP D 20/400V 1.5 400 V 1.5 20 maksimum 600 litre
NSFA TYP D 40/230 V 1.5 230 V 1.5 40 maksimum 1200 litre
NSFA TYP D 40/400V 1.5 400 V 1.5 40 maksimum 1200 litre
NSFA TYP D 40/24 V 035 24 V 0.35 40 maksimum 1200 litre

Aksesuarlar
FI ND E MA Alçak basınç filtresi MA için filtre ünitesi
Titiz kontrole rağmen hataları tamamen önleyememekte ve mevcut bilgiler hakkında hiçbir sorumluluk kabul etmemekteyiz.

HK FAPC Yağ servisi cihazı

Özellikler
Açıklama Ek bilgiler E-Motor 230V/50Hz 0,45kW

Uyarı
Emme basınç hortumunun uzunluğu 1,8 / 2,0 m Cihazı bir veri belleğiyle donatılmıştır (500 saflık sınıfı tarih ve saatiyle birlikte kaydedilebilir, Exel ile uyumlu biçimdeindirilebilir).

Açıklama
Filtre cihazıyla hidrolik yağ veya gres yağı tesisleri doğrudan doldurulabilir ve yan akımdan kontrol edilip temizlenebilir Cihaz, mineral yağı ve çevreye zarar vermeyen hidrolik sıvılar için uygundur Kompakt tasarım, yağ kabına kolayca erişilmesini sağlar. HK FAPC 016 zaten bağlanmaya hazır bir şekilde hortumlarla donatılmıştır. Hassas filtre elemanları, hiçbir özel yardımcı alet olmadan hızla değiştirilebilir. Emme ve basınç hortumu doğrudan cihaza sarılır. Kalan yağ damlaları, yağ damlama teknesinde toplanır. Filtre cihazının temel parçası, EXAPOR® hassas filtre üniteleridir. Yüksek çıkış oranları maksimum saflık derecesini ve dolayısıyla maksimum bileşen korumayı garanti eder. EXAPOR® hassas filtre elemanlarının yüksek kir toplama kapasitesi, cihazın ekonomik bir şekilde işletilmesine izin verir. Bir manometre, filtre ünitesinin değiştirilmesi gerektiği zamanı gösterir.
Hidrolik yağlardaki düşük su miktarlarını gidermek için, kısa süreli olarak su emici filtre ünitesi EXAPOR® Aqua kullanılabilir – istek üzerine sunulabilir -
HK FAPC 016, bir saflık sınıfı monitörüyle donatılmıştır. Elde edilen saflık sınıfı doldurma ve temizlik işlemi sırasında sürekli denetlenir.

Saflık sınıfı denetiminde bir bilyeli vanayla "filtreden sonra" (örneğin tesisleri doldurmada) ile "filtreden önce" (örneğin yağ dolumlarının temizlenmesinde) arasında seçim yapılabilir. Gösterge alanında parçacık büyüklüğü 4, 6, 14 ve 21 μm arasında seçim yapılabilir. ISO 4406:1999 uyarınca, ekranda seçilen parçacık boyunun sıra sayısı gösterilir. Ekran, kızılötesi arabirimi olan PC yardımıyla yapılandırılabilir. Veriler, RS232 arabirimi üzerinden bilgisayara aktarılabilir ve böylece süreç, grafik olarak veya tablo halinde gösterilebilir ve takip edilebilir.

Sipariş notu
Ek bilgiler
Electric motor 230V/50Hz 0.45 kW
Ürün Adı Akışkanlık mm²/sn maks. Nominal hacim akımı Kir kapasitesi Filtre tipi için Emme yüksekliği maks.KK maks.(l/min) (g) (m) (bar)
HK FAPC 016 2105 150 16 280 3E-Nß(c)=200 1.5 4
KK maks. = Çalışma basıncı

Aksesuarlar
Titiz kontrole rağmen hataları tamamen önleyememekte ve mevcut bilgiler hakkında hiçbir sorumluluk kabul etmemekteyiz.

HK FAPC Yağ servisi cihazı
HK FAPC 1760 Cihaz taşıyıcısı

Yedek parçalar
HK FAPC F Yağ Servis Cihazı HK FAPC 016 için Filtre Ünitesi
Titiz kontrole rağmen hataları tamamen önleyememekte ve mevcut bilgiler hakkında hiçbir sorumluluk kabul etmemekteyiz.

ISO-NAS-SAE Kıyaslama
ISO	NAS	SAE	Gerekli fiber filtre (mikron)
14/12/09	3	4	3
15/13/10	4	5	3-6
16/14/11	5	6	6
17/15/12	6	7	6-10
18/16/13	7	8	10-15
19/17/14	8	9	10-15-20
20/18/15	9	10	15-20
21/19/16	10	11	15-20-25
22/20/17	11	12	20-25
23/21/18	12	13	25
Filtre Üretim Standardları
ISO 3968	Fark basıncı-debi karakteristiği ISO 2942 Kabarcık nokta testi
NFPA T3.10.17 ISO 10771	Basınç yorulma testi ISO 2941 Çökme basınç değeri doğrulama testi
ISO 16889	Multipass, verim testi ISO 2943 Farklı sıvılara uygunluk
ISO 3723	Son yükleme doğrulama testi ISO 23181 Yüksek viskozite sıvılarda akış yorulma testi
ISO 3968	Fark basınç, akış ve bypass valf testi ISO 4405 Gravimetrik metot ile kirlilik testi
ISO 4021	Çalışan sistem numunesi ile test ISO 4406 e NAS 1638 Katı partikül sınıflama standartları
ISO 4407	Mikroskop ile partikül analizi
Hidrolik Ekipmanların Temizlik Sınıfları
Komponent	ISO Sınıfı	NAS
Servo valfler	16/14/11	5
Oransal valfler	17/15/12	6
Valf, pistonlu pompa ve motorlar	18/16/13	7
Yön ve basınç kontrol valfleri	18/16/13	7
Dişli pompa ve motorlar	19/17/14	8
Akış kontrol valf ve silindirleri	20/18/15	9
Yeni kullanılmamış yağ	20/18/15	9
NOT; Hidrolik sistemlerde oluşan arızaların %70-80’i Bilyeli rulman arızalarının da %90 ı hidrolik yağların kirli olmasından kaynaklanmaktadır.
