Pnomatik Rakor da Hava Kaçağı Nasıl Önlenir?
Pnomatik Rakor da Hava Kaçağı Nasıl Önlenir?

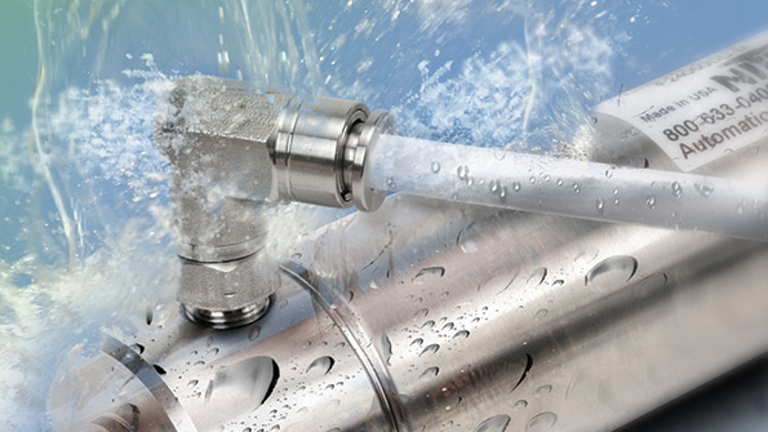

Günümüzün pnömatik bağlantı parçaları hızlı bir şekilde takılmak, sızdırmadan çalışmak ve yıllarca çalışmak üzere tasarlanmıştır. Pnömatik konektörler, hava devresi tasarımı dünyasında yeterince takdir edilmemiş olabilir, ancak yine de verimli ve sızdırmaz performans için vazgeçilmezdir. Dayanıklılık, korozyon direnci, yüksek akış kapasitesi, hafiflik, düşük maliyet ve montaj kolaylığı gibi özellikler sunan bazı yenilikçi konektörlere bir göz atın. NITRA pnömatik ürünler serisi artık 316 paslanmaz çelik bağlantı parçalarını içeriyor. sert kimyasallara ve yıkamalara karşı dayanıklıdır ve 290 psi'ye kadar basınçlara ve 390 ° C'ye kadar sıcaklıklara dayanabilir. NPT inç ve BSPT boyutlarındaki itmeli bağlantı erkek bağlantı parçaları, dahili Viton O-halkalı 303 paslanmaz çelik tutma pensi içerir.
Bağlantı parçaları poliüretan, naylon ve PTFE borularla 5/32 ila 1/2 inç ve 4 ila 10 mm boyutlarında kullanılabilir. Mevcut bağlantı parçaları arasında düz rakorlar, düz redüktörler ve erkek düz ve bölme bağlantı parçaları bulunur. NITRA serisindeki diğer pnömatik konektörler arasında, itmeli termoplastik bağlantı parçaları, dişli pirinç bağlantı parçaları, çabuk çıkarılabilen hava bağlantıları ve döner hava bağlantı parçaları bulunur. QR1 serisi bağlantı parçaları, şirketin tüm pnömatik ürünleri için uygun hafif, polimer tasarıma sahiptir. valfler ve silindirler olarak. Push-to-connect tarzı bağlantı parçaları, pnömatik tüpün hızlı ve kolay serbest bırakılması için genişletilmiş bir yüzey alanına sahip oval bir serbest bırakma halkasına sahiptir. Diğer özellikler arasında standart nikel kaplı pirinç dişler, inç veya metrik (ISO G) sürümler, NPT sürümlerinde Teflon dişli sızdırmazlık standardı ve paslanmaz çelik iç kilitleme halkası bulunur.
Kapsamlı QR1 bağlantı parçaları, 1/8 ila 1/4 inç ve 3 ila 6 mm plastik boru OD'leri için Mini tasarımdan oluşur; ve 5/32 ila 1/2 inç ve 4 ila 16 mm boru OD'leri için Standart tasarım. Stiller arasında düzler, dirsekler, tees, Y'ler, X'ler, manifoldlar, perdeler, tapalar, redüktörler, rakorlar ve kapaklar bulunur. Çek, bilyeli ve akış kontrol valfleri gibi ürünler de fonksiyon armatürleri yelpazesine dahildir.
Boru bağlantı parçaları ve adaptörler için Brennan Black paslanmaya dayanıklı kaplamanın, oldukça aşındırıcı uygulamalarda mükemmel koruma sağladığı bildiriliyor. Ekipmanı korumak ve zorlu ortamlarda uzun ömür sağlamak için tasarlanmıştır, böylece arıza süresini ve değiştirme maliyetlerini azaltır. Bağlantı parçalarının korozyon koruması için endüstri normu 72 saattir ve şirketin standart CR3 kaplı ürünleri 110 saatten fazla korozyon koruması sağlarken, kaplama üzerine uygulanan Brennan Black kaplama 1.700 saatten fazla korozyon koruması sağlar.
Floropolimerler, tasarlanmış plastikler ve seçici korozyon önleyicilerden oluşan tescilli bir karışımdan yapılmıştır ve kaplama, şirketin tüm çelik bağlantı parçaları ve adaptörleri için mevcuttur. Mükemmel korozyon direncine ek olarak, diğer özellikler arasında aşınma, aşınma ve ufalanmaya karşı yüksek direnç bulunur. Çalışma sıcaklığı aralığı –420 ila 500 ° F'dir.
Taşıma sınıfı bağlantı parçaları, yüksek kaliteli, endüstriyel geçmeli bağlantı parçalarıdır. Hat, inç serisi D6000 bağlantı parçalarını ve aşırı hizmet (–50 ° C) metrik seri 9000 C-Kamyon bağlantı parçalarını içerir. Her iki seri de, en zorlu ortamlarda endüstriyel ve ticari araçlarda pnömatik sistemlerde maksimum güvenilirlik için özel olarak tasarlanmıştır. Uygulamalar, karayolu kamyonları, römorklar ve otobüsler dahil olmak üzere çok çeşitli mobil araçları; arazi dışı tarım, hafriyat ve askeri teçhizat; ve demiryolu araçları.
Kesirli boyutlu bağlantı parçaları DOT 571.106 ve SAE J2494 performans standartlarına uygundur ve 5 / 32'den ½-in'e kadar gelir. tüp çapları. Metrik boyutlu bağlantı parçaları DIN 74324: 1996, DIN EN ISO 9227: 2006 ve DIN EN 60068-2-6: 1996 ile uyumludur. 4 ila 18 mm tüp çaplarında mevcuttur.
PN Serisi, ağır hizmet tipi pnömatik uygulamalar için uygun, kompakt, itmeli, tam metal bağlantı parçaları serisidir. Bağlantı parçasının içindeki paslanmaz çelik kıskaç ve O-ring, güvenli ve güvenilir boru bağlantıları sağlar. Bağlamak için, kullanıcıların boruyu dibe oturana kadar bağlantı parçasına itmesi yeterlidir; paslanmaz çelik dişler boruyu kavrar ve onu sabit tutar.
Uyumlu boru tipleri arasında poliamid, polietilen ve poliüretan bulunur. Çalışma sıcaklığı –4 ila 160 ° F arasındadır. Çalışma basıncı tüpe bağlıdır ancak 260 psi'yi geçmez. Vakum derecesi 28 inçtir. Hg. Bağlantı parçaları, erkek ve dişi düzler, dirsekler, döner dirsekler, tişörtler ve döner tişörtler, redüktörler, rakorlar ve Y bağlantı parçaları dahil olmak üzere çeşitli stillerde sunulur.
Minimatic J-Serisi hızlı bağlantılar, eksiksiz konektörü oluşturmak için birleştirilmiş iki bileşen parçasından oluşur. Valf gövdesi, tipik olarak ana hava kaynağına bağlanan iki yollu, yaylı bir dikme valfi içerir. Poppet bastırılmadığında, bu valf hava beslemesini kapatır. Kapak, valf gövdesine monte edildiğinde popeti bastıran bir valf bastırıcı içerir. Bu, ana beslemeden pnömatik devreye veya aşağı akış ekipmanına hava akışına izin verir. Çizgi, 14 scfm @ 100 psig'de derecelendirilmiş akışlara sahip birçok stil ve konektör içerir.
NPCK temiz tasarım bağlantı parçaları, gıda endüstrisindeki gıda işleme ve sıçrama bölgelerinin yanı sıra proses otomasyonu ve ilaç endüstrisi uygulamalarında kullanıma uygundur. Yoğun temizlik gerektiren alanlarda kullanım için hedeflenen NPCK, tüm Temiz Tasarım gereksinimlerini karşılar ve FDA uyumludur.
NPCK'nin konektörü ve somunu yüksek kaliteli paslanmaz çelikten yapılmıştır ve sızdırmazlık halkası PEEK'tir. Bu, konektörün çok çeşitli temizlik maddelerini işlemesine ve korozyona ve yüksek sıcaklıklara direnmesine izin verir. Ek olarak, özel rakor somunu tasarımı, kirli kenarları ve mikroorganizmaların birikmesini veya diğer kontaminasyonları önler. Çalışma basınçları –0.95 ila 12 bar ve çalışma sıcaklıkları –20 ila 120 ° C aralığındadır. Boyutlar M5 içerir,
Basınçlı hava temizdir ve çok çeşitli endüstriyel görevler için uygundur, ancak pahalı olabilir. En küçük sistem sızıntısı bile maliyetlidir. Bu sorunu çözmeye yardımcı olmak için HN P vidalı tapa, sızdırmaz olması gereken sistemler için tasarlanmıştır.
Kompakt tasarım, sıkı sızdırmazlık sağlayan entegre bir O-ring ile korozyon direnci için kaplanmış bir çelik gövde içerir. Basınç derecesi 232 psi'dir. Tapanın boyutları ISO 16030'u karşılar ve NBR Shore 70 O-ring, –4 ila 248 ° F arasındaki sıcaklıklar için derecelendirilmiştir. Diğer gövde ve conta malzemeleri istek üzerine mevcuttur.
Diş boyutları M3 ila M7 ve G1 / 8 ila G1 (Sınıf A) arasındadır. Düşük maliyetli HN P tapaları, güvenilir sızdırmazlık sağlar ve sınırlı alan kurulumları için çok uygundur.
FE ve FI Serisi otomatik hızlı bağlantılar, tek tip conta hareketi ile hacimli üretim testleri için tasarlanmıştır. Konektörler, tüm İngiliz ve metrik erkek ve dişi bağlantı noktalarının yanı sıra NPT / BSPP / BSPT dişlerini de kapsar. Yeni teklifler arasında standart 1 ve 2-in bulunur. uzak veya ofset portlar için şaft uzantıları. Sızdırmazlık malzemesi seçenekleri arasında düşük aşınma testi için neopren, yüksek basınç ve yağlama direnci için üretan ve tıbbi cihaz testi için FDA onaylı malzemeler bulunmaktadır.
