Hidrolik Vanalar ve Hidrolik Küresel Vanalar

Yüksek Basınçlı Hidrolik Sistemler İçin Güvenilir Akış Kontrolü

Hidrolik vanalar, hidrolik sistem içerisinde bulunan akışkanın yönünü, debisini veya basıncını kontrol etmek ve gerektiğinde akışı güvenli şekilde durdurmak için kullanılan temel hidrolik komponentlerdir. Mobil iş makinelerinden endüstriyel üretim hatlarına, madencilik ekipmanlarından tarım makinelerine kadar çok farklı uygulamalarda kullanılan hidrolik vanalar, sistemin güvenli, kontrollü ve verimli çalışmasında önemli rol oynar.

Hidroman, farklı çalışma basınçları, bağlantı tipleri, gövde tasarımları ve kullanım alanlarına uygun geniş bir hidrolik vana ve hidrolik küresel vana ürün grubu sunmaktadır.

Özellikle yüksek basınçlı hidrolik devrelerde kullanılan 2 yollu ve 3 yollu küresel vanalar, kompakt yapıları, hızlı açma-kapama özellikleri ve yüksek basınç dayanımları nedeniyle yaygın olarak tercih edilmektedir.

Hidroman ürün grubunda BSP dişi, metrik ve uygulamaya bağlı olarak farklı bağlantı seçeneklerinin yanı sıra flanşlı, pleyt tip, kartuş tip ve akümülatör bağlantılı vana çözümleri de bulunmaktadır.

Hidrolik Vana Nedir?

Hidrolik vana, basınçlı hidrolik yağın sistem içerisindeki hareketini kontrol eden mekanik veya elektro-hidrolik bir komponenttir.

Bir hidrolik sistem içerisinde vana seçimi;

• Çalışma basıncına
• Debiye
• Bağlantı ölçüsüne
• Akışkan tipine
• Çalışma sıcaklığına
• Montaj şekline
• Akış yönüne
• Kullanım sıklığına
• Sızdırmazlık gereksinimine

göre yapılmalıdır.

Yanlış seçilen bir hidrolik vana, basınç kaybına, aşırı ısınmaya, sızıntıya veya sistem performansının düşmesine neden olabilir. Bu nedenle yalnızca bağlantı ölçüsüne bakılarak değil, sistemin bütün çalışma koşulları değerlendirilerek seçim yapılması gerekir.

Hidrolik Küresel Vana Nedir?

Hidrolik küresel vana, içerisinde döner bir küre bulunan ve akışkan geçişini hızlı şekilde açıp kapatmak için kullanılan bir vana tipidir.

Küre üzerinde bulunan geçiş kanalı, vana kolu 90° döndürüldüğünde akış hattıyla aynı hizaya gelir ve akışın geçmesine izin verir. Vana kapatıldığında ise küre dönerek akış yolunu keser.

Bu yapı sayesinde hidrolik küresel vanalar:

• Hızlı açma-kapama sağlar.
• Kompakt bir tasarıma sahiptir.
• Yüksek basınçlı sistemlerde kullanılabilir.
• Bakım ve servis işlemlerinde hattın izole edilmesini kolaylaştırır.
• Hidrolik devrelerin belirli bölümlerinin devre dışı bırakılmasına yardımcı olur.

Hidroman'ın mevcut ürün grubunda yaklaşık 100 farklı küresel vana çeşidi bulunmaktadır. Ürün gamında özellikle 2 yollu ve 3 yollu hidrolik küresel vanalar öne çıkmaktadır.

2 Yollu Hidrolik Küresel Vanalar

2 yollu hidrolik küresel vanalarda iki bağlantı noktası bulunur. Temel kullanım amacı hidrolik hattaki akışı açmak veya kapatmaktır.

Bu vanalar özellikle:

• Hidrolik hortum hatlarında
• Hidrolik boru tesisatlarında
• Hidrolik güç ünitelerinde
• Hidrolik preslerde
• İş makinelerinde
• Tarım makinelerinde
• Madencilik makinelerinde
• Endüstriyel hidrolik sistemlerde
• Test ve servis ekipmanlarında

kullanılabilir.

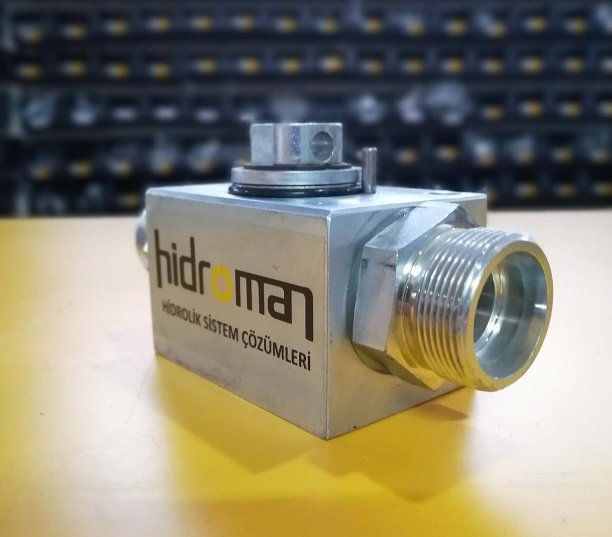

Hidroman BKR serisi blok tip 2 yollu küresel vanalarda BSP iç dişli bağlantılar ve yüksek basınca uygun çelik gövde ve küre yapısı bulunmaktadır. Mevcut teknik ürün grubunda model ve bağlantı ölçüsüne bağlı olarak 350, 400 ve 500 bar seviyelerine kadar çalışma basınçları bulunmaktadır.

3 Yollu Hidrolik Küresel Vanalar

3 yollu hidrolik küresel vanalar, birden fazla hidrolik hattın yönlendirilmesi gereken uygulamalarda kullanılır.

Bu vanalar sayesinde hidrolik akış farklı devrelere yönlendirilebilir veya belirli bir devre izole edilebilir.

3 yollu küresel vanalar özellikle:

• Hidrolik devre seçimi
• Akış yönlendirme
• Çift devreli sistemler
• Test sistemleri
• Hidrolik güç üniteleri
• Mobil hidrolik uygulamalar
• Makine ve ekipman hidrolikleri

için değerlendirilebilir.

Vananın bağlantı yapısı ve akış konfigürasyonu seçilirken mevcut hidrolik devrenin şeması mutlaka dikkate alınmalıdır.

Yüksek Basınçlı Hidrolik Vanalar

Yüksek basınçlı hidrolik sistemlerde kullanılan vanaların yalnızca nominal bağlantı ölçüsüne göre seçilmesi doğru değildir.

Bir hidrolik vananın seçiminde üretici tarafından belirtilen:

maksimum çalışma basıncı + çalışma sıcaklığı + akışkan tipi + bağlantı standardı + debi

birlikte değerlendirilmelidir.

Hidroman'ın BKR serisi ürünlerinde modele göre 350 bar, 400 bar ve 500 bar çalışma basıncı değerleri bulunmaktadır. Örneğin BKR 04, BKR 06, BKR 10 ve BKR 13 modelleri 500 bar'a kadar; daha büyük bağlantı ölçülerindeki BKR 20, BKR 25, BKR 32 ve BKR 40 modelleri ise modele göre 400 veya 350 bar çalışma basıncına sahiptir.

Bu nedenle yüksek basınçlı uygulamalarda vana seçimi yapılırken ürünün kendi teknik veri sayfasındaki basınç değerleri esas alınmalıdır.

Hidrolik Vana Bağlantı Tipleri

Hidrolik sistemlerde bağlantı standardı, doğru vana seçiminde kritik faktörlerden biridir.

Uygulamaya bağlı olarak aşağıdaki bağlantı tipleri kullanılabilir:

BSP Bağlantılı Hidrolik Vanalar

BSP dişli hidrolik vanalar özellikle Avrupa ve Türkiye'deki birçok hidrolik uygulamada yaygın olarak kullanılmaktadır.

Hidroman BKR serisinde farklı nominal çaplarda BSP iç dişli bağlantı seçenekleri bulunmaktadır.

Metrik Bağlantılı Hidrolik Vanalar

Metrik bağlantılar, özellikle Avrupa menşeli makine ve ekipmanlarda yaygın olarak tercih edilir.

Metrik bağlantılı bir vana seçilirken diş ölçüsünün yanı sıra sızdırmazlık yöntemi ve bağlantı standardının da kontrol edilmesi gerekir.

NPT Bağlantılı Hidrolik Vanalar

NPT bağlantılar özellikle Kuzey Amerika'daki hidrolik ve endüstriyel uygulamalarda yaygındır.

NPT, BSP ile aynı değildir. Diş açısı, profil ve standardı farklı olduğundan, bağlantıların birbirinin yerine doğrudan kullanılması uygun değildir.

Flanşlı Hidrolik Vanalar

Yüksek debi ve yüksek basınç gerektiren bazı hidrolik uygulamalarda flanşlı bağlantı çözümleri tercih edilir.

Flanşlı hidrolik vanalar özellikle büyük çaplı boru tesisatlarında ve ağır hizmet tipi hidrolik sistemlerde kompakt ve güvenilir bağlantı oluşturmak amacıyla kullanılabilir.

Pleyt Tip Hidrolik Vanalar

Pleyt tip hidrolik vanalar, hidrolik manifold veya bağlantı plakası üzerine monte edilen kompakt vana çözümleridir.

Bu tasarım, hidrolik devrenin daha düzenli oluşturulmasına ve boru veya hortum bağlantılarının azaltılmasına yardımcı olabilir.

Özellikle kompakt makine tasarımlarında ve merkezi hidrolik kontrol sistemlerinde tercih edilebilir.

Kartuş Tip Hidrolik Vanalar

Kartuş tipi hidrolik vanalar, özel manifold blokları içerisinde kullanılan kompakt hidrolik kontrol elemanlarıdır.

Bu yapı sayesinde farklı hidrolik fonksiyonlar tek bir manifold üzerinde bir araya getirilebilir.

Kartuş vana çözümleri özellikle:

• Kompakt hidrolik sistemlerde
• Özel manifold tasarımlarında
• Mobil hidrolik makinelerde
• Seri üretim makine projelerinde

kullanılabilir.

Akümülatör Vanaları

Hidrolik akümülatör kullanılan sistemlerde, akümülatörün güvenli şekilde devreye alınması, izole edilmesi ve bakım sırasında sistemden ayrılması için özel vana çözümleri kullanılabilir.

Akümülatör bağlantı vanasının seçiminde sistem basıncı, akümülatör kapasitesi, bağlantı ölçüsü ve ilgili güvenlik gereksinimleri birlikte değerlendirilmelidir.

Hidrolik Küresel Vanalarda Malzeme ve Sızdırmazlık

Hidrolik küresel vananın performansı yalnızca gövde tasarımına bağlı değildir. Küre, küre yatağı ve sızdırmazlık elemanları da ürünün çalışma performansında önemli rol oynar.

Hidroman'ın BKR serisi örneğinde gövde, küre ve şalter mili çelik malzemeden üretilmekte; küre sızdırmazlığında POM ve NBR O-ring kombinasyonu kullanılmaktadır. Ürünün belirtilen standart çalışma sıcaklığı aralığı -20 °C ile +60 °C'dir.

Farklı sıcaklık veya özel akışkan koşulları için uygun sızdırmazlık malzemesi ayrıca değerlendirilmelidir.

Hidrolik Küresel Vana Seçerken Nelere Dikkat Edilmeli?

Doğru hidrolik vana seçimi için aşağıdaki teknik kriterler kontrol edilmelidir:

1. Çalışma Basıncı

Vananın maksimum çalışma basıncı, hidrolik sistemin maksimum çalışma basıncından düşük olmamalıdır.

2. Bağlantı Ölçüsü

BSP, NPT, metrik veya farklı bağlantı standartlarının doğru şekilde belirlenmesi gerekir.

3. Nominal Çap

Nominal çap, sistemdeki gerekli debi ve bağlantı ölçüleriyle uyumlu olmalıdır.

4. Akışkan

Kullanılan hidrolik yağın türü ve üretici tarafından belirtilen uyumluluk şartları kontrol edilmelidir.

5. Çalışma Sıcaklığı

Conta ve sızdırmazlık elemanlarının çalışma sıcaklığı, gerçek sistem sıcaklığına uygun olmalıdır.

6. Vana Tipi

Uygulamaya göre 2 yollu, 3 yollu, flanşlı, pleyt tip, kartuş veya farklı bir hidrolik vana tasarımı tercih edilmelidir.

7. Montaj Alanı

Vananın toplam ölçüleri ve kol hareket alanı, makine üzerindeki montaj alanına uygun olmalıdır.

8. Sızdırmazlık

Hidrolik sistemlerde küçük bir kaçak bile performans kaybına ve güvenlik sorunlarına yol açabileceğinden, uygun sızdırmazlık elemanları kullanılmalıdır.

BKR Serisi 2 Yollu Hidrolik Küresel Vana Teknik Özellikleri

Hidroman'ın BKR blok tip 2 yollu hidrolik küresel vana serisinde farklı bağlantı ölçülerine göre çeşitli modeller bulunmaktadır.

Model	Nominal Çap	Bağlantı	Maks. Çalışma Basıncı
BKR 04	DN 4	G 1/8"	500 bar
BKR 06	DN 6	G 1/4"	500 bar
BKR 10	DN 10	G 3/8"	500 bar
BKR 13	DN 12	G 1/2"	500 bar
BKR 20	DN 19	G 3/4"	400 bar
BKR 25	DN 25	G 1"	350 bar
BKR 32	DN 31	G 1 1/4"	350 bar
BKR 40	DN 38	G 1 1/2"	350 bar

Bu değerler mevcut ürün sayfasındaki BKR teknik verilerinden alınmıştır; nihai seçimde güncel ürün datasheet'i ve uygulama koşulları kontrol edilmelidir.

Hidrolik Küresel Vanaların Kullanım Alanları

Hidrolik küresel vanalar çok farklı makine ve sistemlerde kullanılabilir.

Başlıca kullanım alanları:

• İş makineleri
• Ekskavatörler
• Hidrolik kırıcı sistemleri
• Madencilik makineleri
• Tarım makineleri
• Vinçler
• Kamyon ve ağır vasıta hidrolikleri
• Hidrolik presler
• Hidrolik güç üniteleri
• Endüstriyel makineler
• Plastik enjeksiyon makineleri
• Hidrolik test sistemleri
• Hidrolik bakım ve servis ekipmanları
• Hidrolik boru ve hortum tesisatları

Hidroman'ın ürün grubunda ayrıca iş makineleri ve hidrolik sistemler için özel 2 yollu küresel vana çözümleri bulunmaktadır. Örneğin hidrolik kırıcı vanalarında çelik gövde, sert krom kaplı çelik küre, POM küre yataklaması ve NBR sızdırmazlık gibi farklı teknik çözümler kullanılmaktadır.

Hidrolik Vanalarda Güvenli Kullanım

Hidrolik sistemler yüksek basınç altında çalıştığından vana montajı ve kullanımı sırasında üreticinin teknik talimatlarına uyulmalıdır.

Özellikle:

• Maksimum çalışma basıncı aşılmamalıdır.
• Bağlantı elemanlarının basınç sınıfları kontrol edilmelidir.
• Doğru diş standardı kullanılmalıdır.
• Sızdırmazlık elemanları uygulamaya uygun olmalıdır.
• Montajdan önce hidrolik devrenin basıncı tamamen düşürülmelidir.
• Vana üzerinde belirtilen akış ve montaj yönleri dikkate alınmalıdır.
• Bakım sırasında sistemin enerjisi ve basıncı güvenli şekilde izole edilmelidir.

Hidroman'ın mevcut BKR ürün sayfasında da vana kullanım talimatlarının ve bağlantı elemanlarının izin verilen basınç değerlerinin dikkate alınması gerektiği belirtilmektedir.

Hidrolik Vana, Valf ve Küresel Vana Arasındaki Fark

“Hidrolik vana” geniş bir ürün grubunu ifade eder. Hidrolik valfler ve vanalar farklı görevler üstlenebilir.

Örneğin:

• Küresel vana: Akışı hızlı şekilde açma veya kapatma.
• Çek valf: Akışın tek yönde ilerlemesini sağlama.
• Yön kontrol valfi: Hidrolik aktüatörün hareket yönünü kontrol etme.
• Basınç kontrol valfi: Sistemdeki basıncı kontrol etme.
• Akış kontrol valfi: Debiyi kontrol etme.
• Solenoid valf: Elektrik sinyaliyle hidrolik fonksiyonu kontrol etme.

Bu nedenle “hidrolik vana” seçimi yapılırken sistemin gerçekleştirmesi gereken fonksiyon öncelikle belirlenmelidir.

Hidroman Hidrolik Vana Çözümleri

Hidroman, hidrolik sistem komponentleri konusunda stoktan ürün tedarikinin yanı sıra uygulamaya özel teknik çözüm desteği de sunmaktadır.

Hidrolik komponent ürün grubunda hidrolik vanalar, valfler, bağlantı elemanları, hidrolik hortumlar, filtreler, pompalar, motorlar, silindirler ve güç üniteleri gibi farklı ürün grupları bulunmaktadır.

Bir hidrolik küresel vana seçerken yalnızca ürün fiyatına değil; çalışma basıncı, bağlantı standardı, debi, sıcaklık, akışkan, sızdırmazlık ve kullanım alanına birlikte bakılması gerekir.

Hidroman, uygulamanız için uygun hidrolik vana, hidrolik küresel vana ve yüksek basınçlı vana seçimi konusunda teknik bilgi sağlayabilir.

Doğru Hidrolik Vana Seçimi İçin

Teklif veya teknik değerlendirme talebinizde aşağıdaki bilgileri paylaşmanız, uygun ürünün belirlenmesini kolaylaştırır:

• Gerekli vana tipi
• 2 yollu / 3 yollu
• Bağlantı standardı
• Bağlantı ölçüsü
• Maksimum çalışma basıncı
• Çalışma debisi
• Hidrolik yağ tipi
• Çalışma sıcaklığı
• Kullanım alanı
• Mevcut vana veya bağlantının fotoğrafı
• Varsa hidrolik devre şeması

Hidrolik sisteminiz için doğru vana seçimi, yalnızca bağlantının uyması değil; sistemin basınç, debi ve çalışma koşullarının birlikte değerlendirilmesiyle yapılmalıdır.
