Kimyasal Madde Hortumu

Kimyasalların Güvenli Transferi İçin PTFE Kimyasal Hortum

Kimyasal madde hortumu, agresif kimyasalların, kimyasal sıvıların ve farklı proses akışkanlarının güvenli şekilde taşınması için kullanılan özel endüstriyel hortumlardır. Kimya tesislerinde hortum seçimi yapılırken kimyasal uyumluluk, çalışma basıncı, sıcaklık, vakum dayanımı, esneklik ve dış ortam koşulları birlikte değerlendirilmelidir.

Hidroman tarafından sunulan CHEM TEFLON kimyasal hortum, kimya sanayisinin zorlu proses koşulları için PTFE iç katmanlı olarak tasarlanmıştır. PTFE (Politetrafloroetilen) iç yüzey, yüksek kimyasal dayanım gerektiren uygulamalarda önemli bir avantaj sağlar.

Ürün; kimya sanayisi başta olmak üzere, uygun akışkan ve proses koşullarında endüstriyel kimyasal transfer uygulamalarında kullanılabilir.

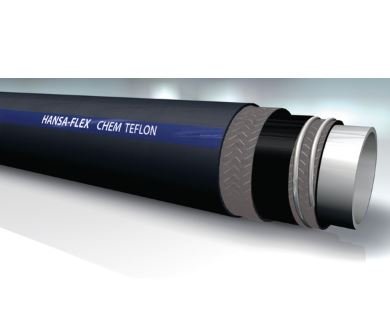

CHEM TEFLON Kimyasal Hortum Özellikleri

CHEM TEFLON serisi, yüksek sıcaklık, basınç ve kimyasal dayanım gerektiren uygulamalar için geliştirilmiş çok katmanlı bir hortum yapısına sahiptir.

Başlıca özellikleri:

  • Kimya sanayisi uygulamalarına uygun
  • PTFE iç katman
  • Yüksek kimyasal dayanım
  • REACH 1907/2006/EC kapsamında test edilmiştir
  • Ftalat içermez
  • Vakuma dayanıklı
  • 675 mmHg / 26,6 inHg vakum dayanımı
  • EN 12115 standardına uygun tip Ω/T
  • Elektriksel iletkenlik gereksinimlerine yönelik yapı
  • Sentetik kumaş takviye katmanı
  • Çinko kaplı çelik tel spiraller
  • Bakır esnek kablolar
  • EPDM dış katman
  • Aşınma direnci
  • Eskime ve ozona dayanıklı dış yüzey
  • Siyah renk
  • -40 °C ile +150 °C çalışma sıcaklığı
  • 16 bar'a kadar çalışma basıncı; bazı 2-1/2" ve 4" modellerde ürün tablosuna göre farklı değerler
  • 64 bar'a kadar patlama basıncı
  • Farklı çap seçenekleri

PTFE Kimyasal Hortum Nedir?

PTFE, kimyasal maddelere karşı yüksek direnç gerektiren endüstriyel uygulamalarda kullanılan yüksek performanslı bir floropolimer malzemedir.

Kimyasal hortumun akışkanla temas eden iç yüzeyinde PTFE kullanılması, agresif kimyasalların taşındığı proseslerde malzeme uyumluluğu açısından önemli bir avantaj sağlayabilir.

CHEM TEFLON hortumda akışkanla temas eden iç katman PTFE, dış koruyucu katman ise EPDM yapıdadır.

Bu yapı sayesinde hortum; kimyasal transfer, sıcak proses akışkanları ve zorlu endüstriyel çalışma koşulları için değerlendirilebilir.

Kimyasal Madde Hortumu Kullanım Alanları

Kimyasal hortumlar, kimyasal sıvıların bir ekipmandan diğerine güvenli şekilde aktarılması gereken proseslerde kullanılır.

Başlıca kullanım alanları:

  • Kimya fabrikaları
  • Kimyasal üretim tesisleri
  • Kimyasal transfer sistemleri
  • Proses hatları
  • Kimyasal dolum ve boşaltma sistemleri
  • Tanker dolum ve boşaltma uygulamaları
  • Endüstriyel proses ekipmanları
  • İlaç ve biyoteknoloji uygulamaları
  • Hijyenik proses sistemleri
  • Kimyasal depolama ve transfer hatları

Not: Hortumun belirli bir kimyasalla kullanılabilirliği yalnızca hortumun “kimyasal hortum” olarak tanımlanmasına göre belirlenmemelidir. Taşınacak kimyasalın türü, konsantrasyonu, sıcaklığı, basıncı ve hortumla temas süresi mutlaka değerlendirilmelidir.

CHEM TEFLON Teknik Özellikleri

Özellik Değer
Ürün Serisi CHEM TEFLON
Kullanım Alanı Kimya sanayisi
İç Katman PTFE
Takviye Sentetik kumaş, çinko kaplı çelik tel spiraller, bakır esnek kablolar
Dış Katman EPDM
Çalışma Sıcaklığı -40 °C / +150 °C
Vakum 675 mmHg / 26,6 inHg
Standart EN 12115
Tip Ω/T
REACH 1907/2006/EC kapsamında test
Ftalat İçermez
Renk Siyah
USP USP Class VI
ISO ISO 10993 Bölüm 5, 10, 11:2009
Hijyen 3-A Sanitary Standard Class II
FDA CFR 21 §177.2600

Kimyasal Hortum Ölçüleri

Ürün İnç İç Çap Dış Çap Çalışma Basıncı Patlama Basıncı Vakum Min. Bükme Yarıçapı
CHEM 13-6 TEFLON 1/2" 13 mm 25 mm 16 bar 64 bar 0,7 bar 90 mm
CHEM 19-6 TEFLON 3/4" 19 mm 31 mm 16 bar 64 bar 0,7 bar 130 mm
CHEM 25-6 TEFLON 1" 25 mm 37 mm 16 bar 64 bar 0,7 bar 170 mm
CHEM 32-6 TEFLON 1-1/4" 32 mm 44 mm 16 bar 64 bar 0,7 bar 215 mm
CHEM 38-6.5 TEFLON 1-1/2" 38 mm 51 mm 16 bar 64 bar 0,7 bar 255 mm
CHEM 50-8 TEFLON 2" 50 mm 66 mm 16 bar 64 bar 0,7 bar 330 mm
CHEM 63.5-8 TEFLON 2-1/2" 63,5 mm 80 mm 16 bar 48 bar 0,7 bar 430 mm
CHEM 75-8 TEFLON 3" 75 mm 91 mm 16 bar 64 bar 0,7 bar 510 mm
CHEM 100-8 TEFLON 4" 100 mm 116 mm 12 bar 48 bar 0,7 bar 675 mm

Kimyasal Hortum Seçerken Nelere Dikkat Edilmeli?

Kimyasal Uyumluluk

En önemli kriter, hortumun iç yüzey malzemesinin taşınacak kimyasalla uyumlu olmasıdır. Kimyasalın adı kadar konsantrasyonu ve sıcaklığı da önemlidir.

Çalışma Basıncı

Hortumun çalışma basıncı sistemin maksimum basıncını karşılamalıdır. CHEM TEFLON ürünlerinde modele göre çalışma basıncı 12 veya 16 bar seviyesindedir.

Sıcaklık

Kimyasalın yüksek sıcaklıkta taşındığı proseslerde hortumun sıcaklık dayanımı mutlaka kontrol edilmelidir. CHEM TEFLON için belirtilen sıcaklık aralığı -40 °C ile +150 °C arasındadır.

Vakum

Vakum altında çalışan transfer sistemlerinde hortumun vakum dayanımı kritik bir parametredir. CHEM TEFLON serisi 675 mmHg / 26,6 inHg vakum dayanımına sahiptir.

Bükülme Yarıçapı

Hortum montaj sırasında minimum bükülme yarıçapının altında kullanılmamalıdır. Aşırı bükülme, takviye katmanlarına zarar vererek hortumun çalışma ömrünü azaltabilir.

Kimyasal Hortumlarda PTFE'nin Avantajları

PTFE iç katmanlı hortumlar, kimyasallara karşı yüksek direnç gerektiren uygulamalarda tercih edilir.

PTFE iç yüzeyin öne çıkan avantajları:

  • Yüksek kimyasal dayanım
  • Geniş sıcaklık çalışma aralığı
  • Düzgün iç yüzey
  • Zorlu proses akışkanlarında kullanım imkânı
  • Yüksek saflık gerektiren uygulamalara uygun seçenekler
  • Temizlenebilirlik açısından avantajlı yapı

Ancak PTFE hortumun tüm kimyasallara koşulsuz olarak uygun olduğu düşünülmemelidir. Nihai ürün seçimi, taşınacak kimyasalın teknik özelliklerine göre yapılmalıdır.

Kimyasal Hortumlarda Güvenlik

Kimyasal transfer uygulamalarında hortum, bağlantı elemanları ve ekipman bir bütün olarak değerlendirilmelidir.

Kurulumdan önce:

  • Kimyasal uyumluluğu kontrol edilmelidir.
  • Maksimum çalışma basıncı doğrulanmalıdır.
  • Çalışma sıcaklığı kontrol edilmelidir.
  • Hortumun minimum bükülme yarıçapına uyulmalıdır.
  • Uygun rakor ve bağlantı elemanları kullanılmalıdır.
  • Hortum dış yüzeyi düzenli olarak kontrol edilmelidir.
  • Aşınmış, çatlamış veya hasarlı hortumlar kullanılmamalıdır.
  • Kimyasal transferinden önce sistemin proses gereksinimleri doğrulanmalıdır.

Hidroman Kimyasal Hortum Çözümleri

Hidroman, kimya sanayisi ve endüstriyel prosesler için farklı çalışma koşullarına uygun hortum çözümleri sunmaktadır.

Kimyasalın türü, konsantrasyonu, çalışma sıcaklığı, basınç, hortum çapı ve bağlantı tipi gibi bilgileri paylaşarak uygulamanız için uygun kimyasal hortum seçimi konusunda Hidroman'dan teknik destek alabilirsiniz.

Sık Sorulan Sorular

Kimyasal madde hortumu nedir?
Kimyasal madde hortumu, kimyasal sıvıların ve uygun proses akışkanlarının güvenli şekilde taşınması için tasarlanmış özel endüstriyel hortumdur.

PTFE kimyasal hortum nedir?
PTFE kimyasal hortum, akışkanla temas eden iç yüzeyi PTFE'den üretilmiş ve kimyasal dayanım gerektiren uygulamalarda kullanılan hortum türüdür.

CHEM TEFLON hortum kaç dereceye kadar dayanır?
Ürün teknik bilgilerine göre çalışma sıcaklığı -40 °C ile +150 °C arasındadır.

CHEM TEFLON hortum kaç bar basınca dayanır?
Modele göre değişmekle birlikte ürünlerin çalışma basıncı 12 veya 16 bar, patlama basıncı ise 48 veya 64 bar olarak belirtilmektedir.

Kimyasal hortum vakumda kullanılabilir mi?
CHEM TEFLON serisi 675 mmHg / 26,6 inHg vakum dayanımı ile belirtilmektedir. Uygulamanın gerçek vakum koşulları ayrıca değerlendirilmelidir.

CHEM TEFLON FDA uyumlu mudur?
Ürün bilgilerinde FDA CFR 21 §177.2600 uygunluğu belirtilmektedir. Bunun yanında USP Class VI, ISO 10993 ve 3-A Sanitary Standard Class II bilgileri de ürün sayfasında yer almaktadır.
