Hidrolik sistemler, iş makinelerinden endüstriyel fabrikalara kadar modern mühendisliğin kalbinde yer alır. Ancak bir hidrolik devreyi anlamanın yolu, karmaşık boru hatlarını takip etmekten değil, hidrolik sistem sembollerini doğru okumaktan geçer.

Bu yazıda, ISO 1219 standartlarına uygun temel hidrolik sembolleri ve bu sembollerin devre şemalarındaki kritik rollerini inceleyeceğiz.

Hidrolik Sembolleri Neden Önemlidir?

Hidrolik semboller, bir bileşenin dış görünüşünden ziyade fonksiyonunu temsil eder. Bu "evrensel dil" sayesinde:

• Hata arıza teşhis süresi kısalır.
• Sistem tasarımı ve kurulumu hatasız yapılır.
• Uluslararası teknik dokümantasyon ortak bir dilde buluşur.

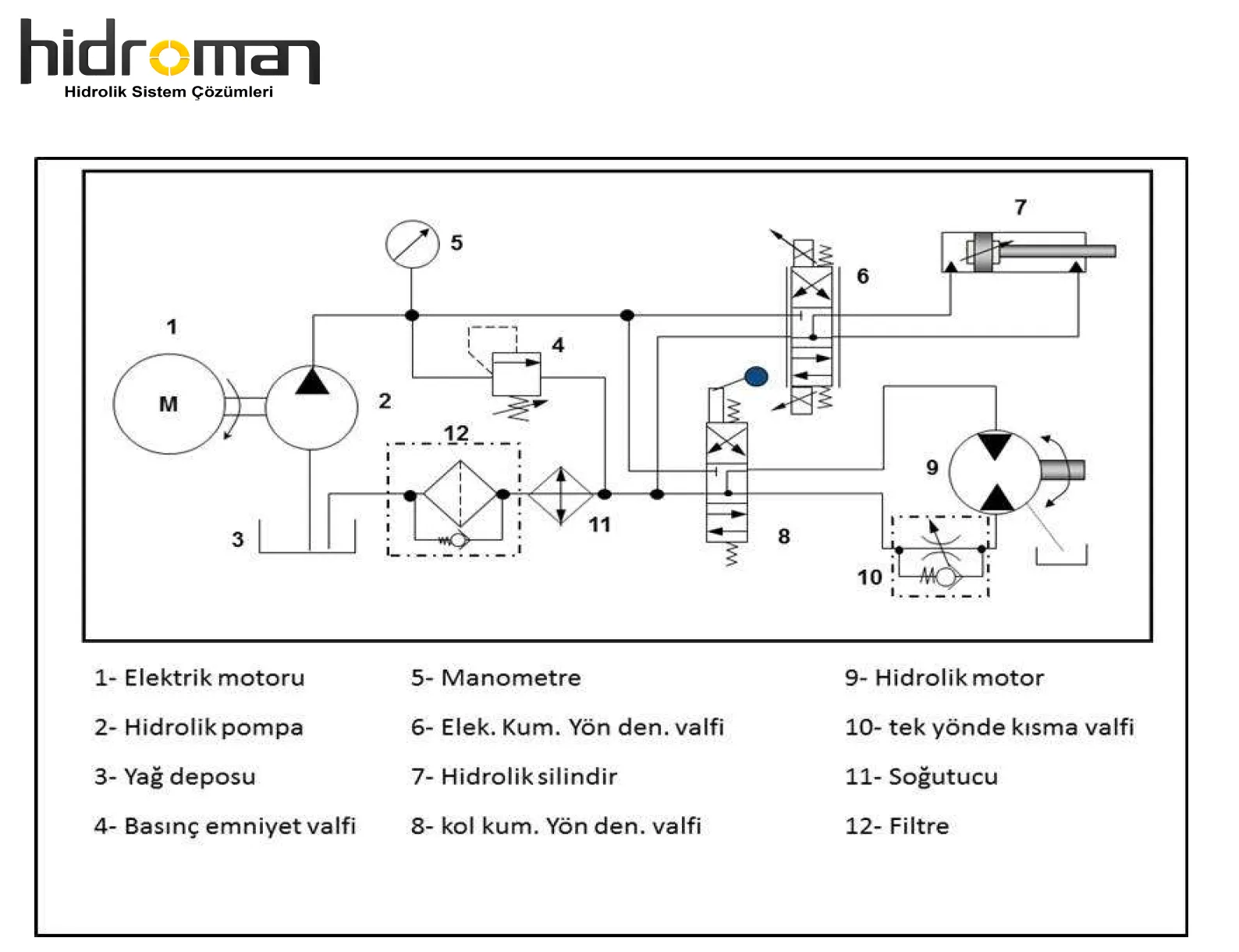

Temel Hidrolik Bileşen Sembolleri

Bir hidrolik şemaya baktığınızda karşınıza çıkacak en yaygın gruplar şunlardır:

1. Enerji Kaynakları ve Pompalar

Hidrolik pompalara ait semboller genellikle bir daire ve içindeki bir üçgen ile gösterilir.

• Sabit Debili Pompa: Daire içinde ucu dışarı bakan içi dolu bir üçgen.
• Değişken Debili Pompa: Pompa sembolünün üzerinden geçen eğik bir ok çizgisi.
• Elektrik Motoru: İçinde "M" harfi bulunan bir daire.

2. Hidrolik Silindirler (Aktüatörler)

İşin yapıldığı yer olan silindirler, sistemin mekanik çıkışıdır.

• Tek Etkili Silindir: Akışkanın tek yönden girdiği, geri dönüşün yay veya dış yükle sağlandığı tip.
• Çift Etkili Silindir: Akışkanın her iki yönden de etki ederek pistonu ileri-geri hareket ettirdiği tip.

3. Yön Kontrol Valfleri

Valf sembolleri genellikle yan yana gelmiş kareler (kutucuklar) ile gösterilir.

• Kare Sayısı: Valfin kaç farklı konumu olduğunu belirtir.
• Oklar: Akışın yönünü temsil eder.
• Yaylar ve Selenoidler: Valfin nasıl kumanda edildiğini (elektriksel, manuel veya mekanik) gösterir.

4. Basınç ve Akış Kontrol Elemanları

• Emniyet Valfi: Sistemi aşırı basınçtan koruyan, normalde kapalı olan valf.
• Çek Valf: Akışın sadece bir yönde ilerlemesine izin veren bilyeli yapı.

Hidrolik Şemalarda Çizgi Tipleri

Semboller kadar, onları birbirine bağlayan çizgiler de büyük önem taşır:

Çizgi Tipi	Anlamı
Sürekli Çizgi	Ana akış hattı (Basınç veya dönüş hattı)
Kesik Çizgi	Pilot sinyal hattı veya sızıntı hattı
Noktalı Çerçeve	Bir blok içindeki birden fazla bileşeni gruplar



Teknik Bakım İçin İpucu: Sembol Okuma

Bir arıza durumunda şemayı takip ederken, "Normal Pozisyon" kuralını unutmayın. Hidrolik şemalar her zaman sistem çalışmıyorken (enerji yokken) sahip oldukları konuma göre çizilir. Eğer bir valfin üzerinde yay görüyorsanız, sistem durduğunda o yay valfi hangi kutucuktaki konuma itiyorsa başlangıç noktanız orasıdır.

Sonuç

Hidrolik sistem sembolleri, hidrolik dünyasının alfabesidir. Bu sembollere hakim olmak, sadece bir mühendislik yeteneği değil, aynı zamanda operasyonel güvenliğin anahtarıdır.
