Hidrolik Hortum İmalatı | Yüksek Basınç Hidrolik Hortum ve Hortum Montajları
Hidrolik Hortum İmalatı Nedir?
Hidrolik hortum imalatı, hidrolik sistemlerde basınç altındaki akışkanın güvenli şekilde iletilmesini sağlayan hortumların ve hortum montajlarının uygulamaya uygun olarak hazırlanmasıdır. Bu süreç yalnızca hortumun kesilmesi ve rakorların preslenmesinden ibaret değildir. Doğru hortum tipinin belirlenmesi, bağlantı elemanlarının uyumu, presleme ölçülerinin kontrolü, temizlik ve test işlemleri birlikte değerlendirilmelidir.
Hidrolik hortumlar; hareketli makine bileşenleri arasında esnek bağlantı oluşturur, titreşimleri karşılar ve sabit boru hatlarının kullanılamadığı noktalarda akışkanın iletilmesini sağlar. Bu nedenle hortumun teknik özellikleri, sistemin çalışma basıncı ve kullanım koşullarıyla uyumlu olmalıdır.
Hidroman, farklı endüstriyel uygulamaların ihtiyaçlarına yönelik hidrolik hortum ve hortum montajı çözümleri sunar. Üretim sürecinde doğru ürün seçimi, kontrollü presleme, temizlik ve kalite kontrol adımları bir bütün olarak ele alınır.
Hidrolik Hortum Hangi Malzemelerden Üretilir?
Hidrolik hortumlar, kullanım amacına ve çalışma koşullarına bağlı olarak elastomerik kauçuk veya termoplastik malzemelerden üretilebilir. Hortumun yapısı genel olarak üç temel katmandan oluşur:
1. İç Katman
İç katman, hidrolik yağ veya sistemde kullanılan diğer akışkanlarla doğrudan temas eder. Bu nedenle akışkanın kimyasal özelliklerine, çalışma sıcaklığına ve kullanım koşullarına uygun malzemeden üretilmelidir.
2. Takviye Katmanı
Hortumun basınca dayanımını sağlayan katmandır. Uygulamaya göre çelik tel örgü, spiral çelik tel veya tekstil takviye kullanılabilir. Takviye yapısı, hortumun çalışma basıncını ve mekanik dayanımını belirleyen temel unsurlardan biridir.
3. Dış Kaplama
Dış kaplama; hortumu aşınma, çevresel etkiler, UV ışınları, ozon ve çalışma ortamında karşılaşılabilecek dış etkenlere karşı korur. Uygulamanın koşullarına uygun dış kaplama seçimi, hortumun kullanım ömrü açısından önemlidir.
Hidrolik Hortum Çeşitleri
Hidrolik hortumlar; basınç kapasitesi, takviye yapısı, esneklik, sıcaklık dayanımı ve kullanılacak akışkana göre farklı sınıflara ayrılır.
Çelik Tel Örgülü Hidrolik Hortumlar
Çelik tel örgülü hortumlarda takviye katmanı, hortumun iç tüpü çevresine örgü şeklinde yerleştirilen yüksek mukavemetli çelik tellerden oluşur.
Tek tel örgülü hortumlar, uygun basınç sınıfındaki orta ve yüksek basınç uygulamalarında kullanılır.
Çift tel örgülü hortumlar, daha yüksek basınç dayanımı gerektiren hidrolik sistemlerde tercih edilir.
Hortumun çalışma basıncı, sıcaklık aralığı ve minimum bükülme yarıçapı ürünün teknik değerlerine göre kontrol edilmelidir.
Spiral Telli Hidrolik Hortumlar
Spiral takviyeli hortumlarda çelik teller, iç katmanın çevresine spiral biçimde sarılır. Bu yapı, özellikle yüksek basınç ve yoğun basınç darbelerinin bulunduğu ağır hizmet uygulamalarında kullanılır.
Madencilik makineleri, kırıcı sistemler, iş makineleri, presler ve ağır sanayi ekipmanları spiral telli hidrolik hortumların kullanıldığı alanlar arasındadır. Hortum seçimi yapılırken yalnızca nominal basınç değil, sistemde oluşabilecek basınç darbeleri ve çalışma çevrimi de dikkate alınmalıdır.
Tekstil Takviyeli Hidrolik Hortumlar
Tekstil takviyeli hortumlarda basınç taşıyıcı katman, sentetik elyaf gibi tekstil malzemelerinden oluşur. Bu hortumlar uygun ürün sınıflarında düşük basınçlı uygulamalarda kullanılabilir. Hafif ve esnek yapıları, montaj kolaylığı sağlayabilir.
Termoplastik Hidrolik Hortumlar
Termoplastik hortumlar; düşük ağırlık, esneklik ve belirli kimyasal ortamlara karşı dayanım gibi avantajlar sunabilir. Kullanım alanı, hortumun malzeme yapısına ve üretici tarafından belirtilen basınç ve sıcaklık değerlerine bağlıdır.
Elastomerik Hidrolik Hortumlar
Kauçuk esaslı elastomerik hortumlar, hidrolik sistemlerde yaygın olarak kullanılır. Yağ dayanımı, esneklik ve dış ortam koşullarına uygunluk gibi özellikleri, kullanılan kauçuk bileşiğine ve hortumun tasarımına göre değişir. Bazı elastomerik hortum tipleri -40 °C'ye kadar düşük sıcaklıklarda esnekliğini koruyabilir; kesin çalışma aralığı ilgili ürünün teknik dokümanından doğrulanmalıdır.
Her Uygulamaya Uygun Hidrolik Hortum İmalatı
Her hidrolik sistem aynı çalışma koşullarına sahip değildir. Bir tarım makinesinde kullanılan hortum ile madencilik ekipmanında, enjeksiyon makinesinde veya ağır sanayi presinde kullanılan hortumun ihtiyaçları farklı olabilir.
Hortum seçimi ve imalatında aşağıdaki kriterler birlikte değerlendirilmelidir:
Sistemin maksimum çalışma basıncı
Basınç darbeleri ve çalışma çevrimi
Hidrolik yağın veya taşınan akışkanın türü
Akışkan ve ortam sıcaklığı
Hortumun maruz kalacağı titreşim ve hareket
Minimum bükülme yarıçapı
Montaj alanı ve hortum uzunluğu
Rakor, bağlantı ve ekipman uyumluluğu
Aşınma, UV, ozon ve dış ortam koşulları
Doğru hortumun belirlenmesi, yalnızca bağlantının yapılabilmesi için değil; sistem güvenliği, bakım maliyetleri ve ekipmanın çalışma sürekliliği açısından da önemlidir.

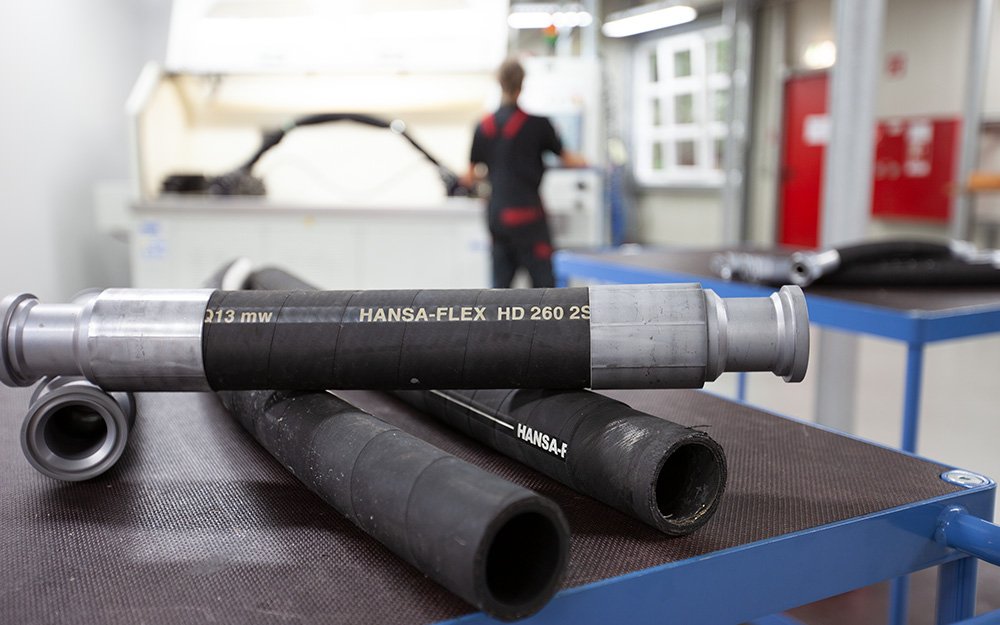

Hidrolik Hortum İmalat Süreci Nasıl Gerçekleştirilir?
Hidrolik hortum montajında her işlem, son ürünün güvenilirliğini etkiler. Bu nedenle üretim süreci belirli kontrol adımlarıyla yürütülmelidir.
1. Hortum Tipinin ve Teknik Özelliklerinin Belirlenmesi
İlk aşamada sistem basıncı, akışkan türü, sıcaklık, hortum güzergâhı ve bağlantı ölçüleri değerlendirilir. Uygulamaya uygun hortum tipi ve rakor kombinasyonu belirlenir.
2. Hortumun Ölçülmesi ve Kesilmesi
Hortum, montaj güzergâhına ve gerekli bağlantı uzunluğuna göre ölçülür. Kesim işleminin düzgün yapılması, hortum ucunun rakorla doğru şekilde birleşmesi açısından önemlidir.
3. Bağlantı Elemanlarının Hazırlanması
Hortum çapına, hortum tipine ve bağlantı standardına uygun rakor ve soket seçilir. Birbiriyle uyumlu olmayan hortum ve bağlantı elemanlarının kullanılması, montajın güvenilirliğini olumsuz etkileyebilir.
4. Hassas Presleme İşlemi
Hortum rakorunun hortuma sabitlenmesi, uygun pres makinesi ve doğru kalıp kullanılarak gerçekleştirilir. Presleme çapı, hortum ve rakor üreticisinin teknik değerlerine göre ayarlanmalıdır.
Eksik veya fazla presleme; bağlantıdan kaçak, rakorun hortumdan ayrılması ya da hortum yapısının zarar görmesi gibi sorunlara neden olabilir. Bu nedenle presleme işlemi ölçü kontrolüyle tamamlanmalıdır.
5. Temizlik ve Kontrol
Hortumun iç yüzeyinde üretim ve kesim işlemlerinden kaynaklanan parçacıkların kalması, hidrolik sistemde kirlilik oluşturabilir. Uygun hortum temizleme yöntemleriyle montaj öncesinde iç temizlik sağlanmalıdır.
Özellikle hassas hidrolik sistemlerde hortum iç temizliği, sistemin temiz yağla çalışması ve bileşenlerin korunması açısından önemlidir.
6. Test ve Kalite Kontrol
Tamamlanan hortum montajı, ürünün kullanım amacı ve ilgili teknik gereklilikler doğrultusunda kontrol ve test süreçlerinden geçirilmelidir. Test yöntemi; hortumun teknik sınıfına, bağlantı tipine ve uygulamanın gereksinimlerine göre belirlenir.
Hidroman'ın hortum kalite kontrol yaklaşımında, uygun test altyapısı ve kontrollü üretim adımlarıyla ürün güvenilirliğinin doğrulanması hedeflenir.
Hidrolik Hortumlarda Test Neden Önemlidir?
Hidrolik hortumlar çalışma sırasında yüksek basınca, titreşime, sıcaklık değişimlerine ve tekrarlanan hareketlere maruz kalabilir. Bu koşullar, hortumun ve bağlantı noktalarının güvenilirliğini doğrudan etkiler.
Hortum testleri, uygulamaya uygun yöntemlerle gerçekleştirildiğinde üretim veya montaj kaynaklı hataların tespit edilmesine yardımcı olur.
Hortumun teknik sınıfına ve test prosedürüne bağlı olarak aşağıdaki kontroller uygulanabilir:
Çalışma ve basınç dayanımı gerekliliklerinin kontrolü
Basınç testi
Patlama basıncı testi
Darbe (impuls) testi
Bağlantı ve presleme ölçülerinin kontrolü
Sızdırmazlık kontrolü
Her test her hortum tipi için aynı şekilde uygulanmaz. Test basıncı ve yöntemi, ilgili hortumun üretici teknik dokümanına ve geçerli test prosedürüne göre belirlenmelidir.
Hidrolik Hortum İmalatında Kaliteyi Belirleyen Faktörler
Kaliteli bir hidrolik hortum montajı, yalnızca yüksek basınç dayanımına sahip bir hortum kullanılmasıyla elde edilmez. Hortum, rakor, presleme ve temizlik süreçlerinin birbiriyle uyumlu olması gerekir.
Malzeme kalitesi: İç tüp, takviye ve dış kaplama, çalışma koşullarına uygun olmalıdır.
Doğru ürün seçimi: Hortumun basınç, sıcaklık, akışkan ve bükülme gereksinimleri uygulamayla örtüşmelidir.
Presleme hassasiyeti: Presleme çapı, uygun kalıp ve üretici verilerine göre kontrol edilmelidir.
Temizlik: Hortum içerisinde kalabilecek parçacıklar, hidrolik sistem bileşenleri açısından risk oluşturabilir.
İzlenebilirlik ve kontrol: Üretim ve kontrol adımlarının kayıt altına alınması, kalite yönetimi açısından önem taşır.
Uygun test yöntemi: Testler, ürünün teknik özelliklerine ve kullanım amacına göre planlanmalıdır.
Hidrolik Hortumların Kullanım Alanları
Hidrolik hortumlar, hareket ve güç aktarımının hidrolik sistemlerle gerçekleştirildiği çok sayıda sektörde kullanılır.
İş makineleri: Ekskavatör, yükleyici, dozer, vinç ve ataşman sistemleri
Madencilik: Kırıcılar, delici makineler, konveyör sistemleri ve mobil madencilik ekipmanları
Tarım makineleri: Traktörler, biçerdöverler ve tarımsal ekipmanlar
Endüstriyel makineler: Hidrolik presler, enjeksiyon makineleri ve üretim hatları
Denizcilik: Güverte ekipmanları, vinçler ve hidrolik kontrol sistemleri
Enerji ve ağır sanayi: Güç üniteleri, bakım ekipmanları ve hidrolik tahrik sistemleri
Her uygulamada hortumun basınç, sıcaklık, akışkan ve çevresel dayanım gereksinimleri ayrı ayrı değerlendirilmelidir.
Hidroman Hidrolik Hortum İmalatı ve Çözümleri
Hidroman, hidrolik sistemlerin ihtiyaçlarına yönelik hortum ve bağlantı çözümlerini mühendislik yaklaşımıyla ele alır. Farklı basınç sınıfları ve kullanım koşulları için uygun hortumun belirlenmesi, doğru bağlantı elemanlarının seçilmesi ve kontrollü montaj süreçleri bir arada değerlendirilir.
Hortum üretim ve montaj süreçlerinde dijital kontrollü üretim ekipmanları, uygulamaya uygun presleme işlemleri, hortum iç temizliği ve kalite kontrol adımları önem taşır. Ürün ve uygulamaya göre gerekli kontroller gerçekleştirilerek güvenilir hortum montajları hazırlanır.
Hidroman'ın çözüm yaklaşımı yalnızca hortum tedarikiyle sınırlı değildir. Hidrolik sistemin çalışma koşullarına uygun ürün seçimi ve bağlantı çözümünün oluşturulması da sürecin bir parçasıdır.
Hidroman ile hidrolik hortum çözümleri:
Farklı basınç sınıflarına uygun hidrolik hortumlar
Çelik tel örgülü ve spiral takviyeli hortum seçenekleri
Elastomerik ve termoplastik hortum çözümleri
Uygulamaya uygun hortum ve rakor kombinasyonları
Kontrollü hortum presleme ve montaj
Hortum iç temizliği ve uygun test süreçleri
Özel makine ve OEM uygulamalarına yönelik çözümler
Hidrolik hortum seçimi veya özel hortum montajı ihtiyacınız için Hidroman teknik ekibiyle iletişime geçebilirsiniz.
Sık Sorulan Sorular
Hidrolik hortum imalatı nasıl yapılır?
Hidrolik hortum imalatı; uygulamaya uygun hortumun seçilmesi, ölçülmesi, kesilmesi, bağlantı elemanlarının hazırlanması, preslenmesi, iç temizliğinin yapılması ve gerekli kontrollerin gerçekleştirilmesi aşamalarından oluşur.
Hidrolik hortum kaç bar basınca dayanır?
Hidrolik hortumların basınç dayanımı; hortum tipi, çapı, takviye yapısı ve ürün sınıfına göre değişir. Bazı spiral takviyeli hortumlar 500 bar seviyesine kadar olan uygulamalarda kullanılabilir. Ancak her hortumun çalışma basıncı kendi teknik dokümanından kontrol edilmelidir.
Çelik tel örgülü ve spiral telli hortum arasındaki fark nedir?
Çelik tel örgülü hortumlarda takviye telleri örgü yapısındadır. Spiral telli hortumlarda ise çelik teller hortumun çevresine spiral biçimde sarılır. Spiral takviyeli yapılar, uygun ürün sınıflarında yüksek basınç ve ağır hizmet koşulları için kullanılır.
Hidrolik hortum neden patlar veya kaçak yapar?
Yanlış hortum seçimi, aşırı basınç, basınç darbeleri, uygun olmayan bükülme yarıçapı, dış kaplama hasarı, yüksek sıcaklık, yanlış presleme veya uyumsuz bağlantı elemanları hortum arızalarına neden olabilir.
Hidrolik hortum presleme ölçüsü nasıl belirlenir?
Presleme ölçüsü; hortum tipi, hortum çapı ve kullanılacak rakorun üretici teknik verilerine göre belirlenir. Her hortum ve rakor kombinasyonu için aynı presleme çapı kullanılmaz.
Hidrolik hortum montajında temizlik neden önemlidir?
Hortumun iç kısmında kalan parçacıklar hidrolik yağla birlikte sisteme taşınabilir. Bu kirleticiler valf, pompa ve hassas hidrolik bileşenlerde aşınmaya veya arızaya neden olabilir. Bu nedenle uygun iç temizlik işlemi önemlidir.
Hidrolik hortum ne zaman değiştirilmelidir?
Hortumda çatlama, kabarma, tel takviyenin açığa çıkması, ezilme, aşırı sertleşme, bağlantı noktasında kaçak veya dış kaplama hasarı görülmesi durumunda hortum kontrol edilmeli ve gerekli ise değiştirilmelidir. Değişim kararı yalnızca dış görünüşe değil, çalışma koşullarına ve üretici tavsiyelerine göre verilmelidir.
