En İyi Hidrolik Hortum Seçimi Nasıl Yapılır?
En İyi Hidrolik Hortum Seçimi Nasıl Yapılır?
Yeni bir hidrolik makine tasarımıyla veya bir yeniden inşa sürecinden geçmiş bir makineyle, sistem boyunca sıvıyı noktadan noktaya ileten hortumları belirleme ve kurma zamanı gelmiştir.
Bir makinenin ana işlevleri ve belki de tasarımının en akıllıca yönleri muhtemelen vanalar ve aktüatörler dahil mekanik işlerde yer alırken, gerekli hortumlar küçük aksesuarlar değildir. En iyi hortum seçimini yapmak için dikkatlice düşünmek ve değerlendirmek gerekir.
Bir hortumun iç çapı ve çalışma basıncı derecesi, başlangıç için tipik faktörlerdir, ancak dış çap ve belirli bir hortum modelinin ağırlığı, mobil makinelerde genellikle kritiktir.
Bir fabrika ayarındaki bir pres veya bir madencilik delme makinesi, basınç impuls döngü oranının gösterdiği gibi bir hortumun beklenen ömrü ile oldukça ilgili olabilir. Darbe döngüleri, hortumda strese neden olan ani açma-kapama basınçlarıdır. Test tipik olarak, çalışma basıncı oranının% 133'ünde basınç darbeleri ile gerçekleştirilir. Bunun için ödeme yapmak isteyenler için 1.000.000 döngü ürünü mevcut olup, 200.000 döngü derecesi minimum olarak kabul edilir.
Birçok okuyucu, daha büyük çaplı uygulamalar için farklı bir hortum ürün grubu seçmeye alışmış olabilir. Tipik olarak, tek bir ürün hattında hortum çapı büyüdükçe çalışma basıncı azalır. Bir hortum üreticisi, belirli bir ürün hattındaki tüm çapların aynı çalışma basıncı derecesine sahip olduğu uygun bir tek basınç seçeneği de sunabilir.
Kullanılacak bağlantı parçaları türleri, sıvının doğası, aşınma direnci, bir hortumun esneme döngüleri ve bir dizi montaj zorlukları, dikkate alınması gereken faktörler listesine eklenir.
Genel 100R serisi hortumun özellikleri ve yapısıyla ilgili nesnel bilgiler SAE 517 standardında bulunabilir. SAE J1273 kapsamında ele alınan Hidrolik Hortum Tertibatları için Önerilen Uygulamalar, kurulum ve aşınma / bakım konularında çok sayıda tavsiye sağlar. Hortumlar üzerinde Otomotiv Mühendisleri Derneği (SAE) onay işaretlerini gördüyseniz ve bunların ne anlama geldiğini merak ettiyseniz, www.sae.org web sitesinden eşleşen standartları ve uygulama belgelerini satın almanız yeterlidir. ISO standartları ile çalışanlar için, benzer belgeler ISO web sitesinde mevcuttur.
Hidrolik Hortum Güvenliği hakkında önemli bilgiler
Hortum patlama arızasının her zaman felaketle sonuçlanan bir olay olduğunu söylemeye gerek yoktur. En iyi senaryoda, bir hortum arızası üretimin aksama süresine veya çevresel kirlilik endişelerine neden olabilir. Daha kötü bir senaryoda, kişiler ciddi şekilde yaralanabilir ve hatta ölebilir.
Tek veya birincil hortum seçim kriteri olarak ekonomiyi kullanmak insani riskleri kolayca çok yüksek bir seviyede bırakabilir. Bir meslektaşım, işe alındığı fabrikada kullanımda olan hidrolik hortumların basınç derecelendirmeleriyle ilgili endişeleriyle ilgili olarak kısa süre önce benimle iletişime geçti. Normal sistem basıncının rutin olarak hortumların çalışma basıncı oranından biraz daha yüksek seviyelerde olduğunu fark etti. Yönetim ona, hortum için çalışma basıncı oranının birkaç kat üzerinde bilinen patlama basıncı derecesi ile endişelenecek bir neden olmadığı ve daha yüksek dereceli bir hortum için ek masrafın gereksiz olduğu konusunda güvence verdi. Bu, çok kötü bir hortum seçim sürecinin bir örneğidir. Bu durumda güvenlik ihmal ediliyordu.
Normal çalışma basıncını aşan sistem aşırı basınç olaylarının farkındaysanız, asla yaşlarına bakılmaksızın hortumları kullanmayın. Çatlamış, kabarmış veya aşınmış hortumlar asla tekrar hizmete sokulmamalıdır.
Hidrolik Hortum Kırbaç Etkisi Nedir?
Hortum kırbacı (bir hortum veya bağlantı parçası kırılırsa ve hortum serbestçe sallanırsa ne olacağı için daha kısa bir isim) kolayca parçalanabilir veya öldürebilir. Çoğu hidrolik hortum, tel örgü katmanlarından oluşur ve hortum tertibatının ucunda çelik bağlantı parçaları içerir. Yüksek hızda hareket eden bir çelik kabloya çarptığınızı hayal edin ve bir hidrolik hortumun kopması durumunda verebileceği zarar hakkında bir fikriniz olacak. Sıkıştırılmış bir sıvı durumunda, kat edilen mesafe ve hızlanma oranı katliama eklenir.
Hidrolik Uygulamanız İçin En Doğru Hortum Seçimi
İster mevcut bir hortumu değiştiriyor olun, ister yeni bir sistem oluşturuyor olun, uygulamanız için doğru basınç derecesine, çapa ve uzunluğa ve en iyi malzeme özelliklerine sahip bir hortum seçmeniz gerekecektir. Dikkatlice düşünmeniz gereken birkaç faktör aşağıda belirtilmiştir.
Basınç derecesi - Normal maksimum hidrolik sistem basıncında veya tercihen üzerinde olan maksimum çalışma basıncı (WP) oranına sahip bir hortum seçilmelidir. Bir hidrolik sistem için anlık basınç dalgalanmaları bu basınç oranını aşmamalıdır. Seçilen hortumun çalışma basıncının altında derecelendirilen hortum bağlantıları, tüm hortum tertibatının, bağlantı parçalarının daha düşük derecesine düşürülmesine neden olur.
Çalışma basıncı gereksinimi arttıkça, hortumlar tipik olarak herhangi bir uzunluk için ilave takviye teli katmanları ile daha ağır hale gelir.
Ortak 100R serisindeki hortum modellerinin çoğu, büyük çaplarda daha düşük çalışma basıncı değerlerine sahiptir. Genellikle -16 (1 inç) hortum, aynı ürün hattındaki -8 (½ inç) hortum için değerin yarısı kadar bir çalışma basıncına sahiptir. Bu, bir makine üreticisi için elverişsiz ve maliyetli olabilir. Mevcut tüm çaplar için yaklaşık 3000 psi'lik sabit bir çalışma basıncı bulmak için SAE 100R17 serisi kompakt hortumları arayın veya tüm mevcut çaplar için yaklaşık 4000 psi sabit çalışma basıncı için ISO 18752 dereceli hortumları göz önünde bulundurun. ISO 18752 dereceli hortumların birçoğu aynı zamanda 500.000'lik test darbe basınç döngüsü derecelerine sahiptir.
Patlama basıncı, bir hidrolik hortum için yerleşik bir güvenlik faktörüdür. Bir hortum üreticisi, yıkıcı bir testle patlama basıncını doğrular. Yaygın 100R hidrolik hortum serileri için SAE standardı J517 ayrıca sızıntıyı ve ayrıca hortum bağlantısından hortum ayrılmasını patlama basınç arızaları olarak sınıflandırır. Hortumun bir patlama arızasına maruz kalması için şiddetle tamamen parçalanması gerekmez. Bir hidrolik hortumun patlama basıncı oranı, genellikle çalışma basıncı değerinin 4 katı veya üzerindeyse.
İç çap — Doğru iç çapa sahip bir hortum kullanmak çok önemlidir. Çap, belirli bir akış hızı için çok küçükse, doğrusal hız çok yüksek olacaktır. Aşırı hız, sürtünme ve türbülansa dönüşecek ve bu da birleştiğinde kesinlikle gözle görülür şekilde daha yüksek sistem basıncı ve ısısı ile sonuçlanacaktır.
Hortum üreticileri tipik olarak, belirli bir akış hızı ve hortum uzunluğu için optimum çapın kolay hesaplanmasına izin veren bir nomograf veya bir tablo sağlar. Uzun hortum uzunlukları, aşırı kısıtlama ve sürtünmeyi önlemek için daha büyük bir iç çap gerektirir.
Uzunluk - Doğru hortum uzunluğunun, makine hareket ederken ve eklemlenirken bükülmeye ve esnemeye izin vermesi ve kıvrımlı bağlantılarda gereksiz gerilmeye neden olmadığından emin olması gerekir. Bir bileşenden diğerine tamamen düz bir yolla bağlanan bir hortum, maksimum basınçta% 4'e kadar kısalabilir. Hortum grubunu oluştururken bu ekstra uzunluğa izin verin. Aşırı uzun bir hortum, akışı kısıtlayarak sistem basıncını artırır ve sistem verimliliğini düşürür.
Malzeme - Sonra, bir hortumun çalışacağı koşulları göz önünde bulundurun. Bir hortumun dış tabakası veya kapağı çeşitli sentetik kauçuk malzemelerden olabilir. Bazı bileşimler, aşınmanın meydana gelebileceği, ancak kolaylıkla bükülemeyebileceği uygulamalarda yardımcı olabilir. Neopren, çok çeşitli sıcaklıklarda esnek kalan, ancak aşınmayı iyi idare eden popüler bir sentetik kaplama malzemesidir. Kauçuk hortumların çoğu –40 ° C (–40 ° F) ila 100 ° C (212 ° F) arasında oldukça iyi performans gösterir. Düşündüğünüz herhangi bir kauçuk hidrolik hortumda üretim tarihi kodunu arayın. Maksimum raf ömrü genellikle en fazla on yıldır.
Mobil makinelerde çoğu zaman olduğu gibi ağırlık ve alanın önemli olduğu yerlerde, ince duvarlı iç borulu hortumları arayın. Sentetik kauçuk bileşiklerdeki gelişmeler, daha küçük bir dış çapa sahip nihai bir ürüne izin veren daha yüksek duvar mukavemetine izin verir. Bazı üreticiler, yuvarlak yerine oval bir enine kesite sahip bir takviye teline geçerek ek dış çap (O.D.) ve hortum ağırlığı tasarrufu sağlar. Bunlar daha küçük O.D. Birçok katalogda kompakt modeller olarak adlandırılan hortumlar da çok daha dar bükülme yarıçapları sunar.
Termoplastik hortumlar genellikle kauçuk hortumlardan çok daha hafiftir. Kopolyester veya naylonun iç tüpü tipik olarak çelik yerine sentetik bir takviye elyafı ile örgülü veya spiral sarılmıştır. Elektriksel olarak iletken olmayan (turuncu kapak), havadan kaldırma hortumları için sentetik elyaf da gereklidir. Çoğu durumda, termoplastik hortumların dış kaplaması poliüretan olacaktır ve kauçuktan daha uzun bir raf ömrü, –60 ° C (–75 ° F) gibi düşük sıcaklıklarda daha iyi esneklik ve UV ve kimyasallara karşı daha yüksek direnç sağlayacaktır.
Termoplastik hortumlar her zaman bir inçten büyük çaplar için mevcut değildir.
Hortum hatları - Hortumların parça numaraları, basınç değerleri ve boyutları dış kapak boyunca damgalanmalıdır. Sektör standartları ve onayları da gösterilecektir. Ayrıca, belirli ürün serisinin ticari adı gibi üreticiye özgü bilgileri de görüntüleyebilirler. Farklı üreticilerin bu bilgiyi sunmanın biraz farklı yolları olacaktır. Bu bilgi şeridine layline denir.
Hortum Üzerindeki Tanımlamalar
ACME = Üretici
Jüpiter = Hortum Modeli
170-04 = Üreticinin Ürün / Parça Numarası (Not: -04 çizgi boyutu 1/16 ″ artışlarla iç çapı belirtir, yani 4/16 ″ veya ¼ ”)
¼ ”= İnç cinsinden İç Çap
5000 PSI WP = Maksimum Çalışma Basıncı
SAE 100R2AT = İki kat takviye teline sahip bir hortum için SAE (Otomotiv Mühendisleri Topluluğu) spesifikasyonu.
MSHA IC-215/0 MSHA (Maden Güvenliği ve Sağlık İdaresi) onayı
Bilgi her zaman aynı sırada sunulmaz. Bununla birlikte, her zaman maksimum çalışma basıncını, boyutu ve hortum ürün numarasını bulmalısınız. Ürün numarası, üreticinin kataloğundan ve web sitesinden ihtiyaç duyacağınız diğer bilgileri toplamak için kullanılabilir.
Doğru kurulumu sağlayın
Artık doğru hortumu seçtiğinize göre, onu takmak için en iyi uygulamalardan bahsedelim.
Minimum bükülme yarıçapı - Bir hortum için minimum yarıçapı ürün kataloğunda bulabilirsiniz. Bu, kısıtlamayı, bükülmeden kaynaklanan hasarı önlemek için hortumun izlediği ark anlamına gelir. Hortum ucu takıldıktan hemen sonra bükülmeler başlamamalıdır.
Örneğin, üreticinin kataloğu bize hortumumuzun minimum 3,9 inç bükülme yarıçapına sahip olduğunu söylüyor. Bunun gerçekte ne anlama geldiğine bakalım.
Sıkı kıvrımlardan kaçınmak için hortum yolunu planlayın. Bu, hortumunuzun ömrünü uzatacak ve hortumun içinde laminer (düz) akışı teşvik edecektir. Aşırı sıkı kıvrımlardan kaynaklanan türbülans, iç tüpün aşınmasına ve hasar görmesine neden olabilir.

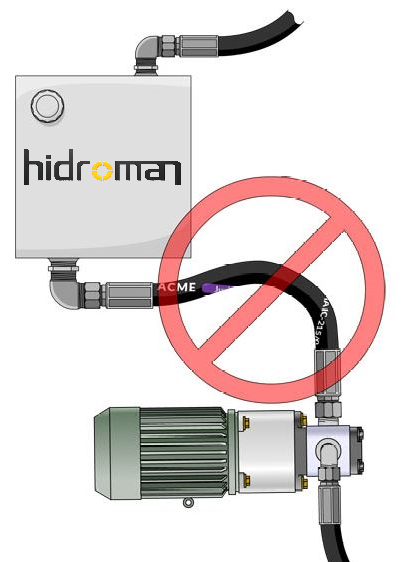

Bükme ve bükme - Bükme, çoğu hidrolik hortumda arızaya neden olabilecek çok ciddi bir gerilmedir. İki bağlantı noktası veya bağlantı parçası arasına monte edildiğinden hortumun bükülmesini önleyin. Rakorları sıkarken hortumun etrafında sarmal olmadığından emin olmak için yerleştirme hattına dikkat edin. Mafsallı bağlantı parçalarının kullanılması da bu konuda yardımcı olur.
Makine hareketi sırasında iki veya üç düzlemde aktif olarak bükülen bir hortum, hortum ömrünü önemli ölçüde kısaltan gerilmeler ve bükülmeler üretebilir. Mümkün olduğunca tek düzlemli virajlara doğru çalışın.
Braketler / destek - Uzun hidrolik hortumlar için braketler veya başka bir destek yöntemi takmanız gerekebilir. Hortumu doğru konumda tutmak için bağlantı parçalarına güvenmeyin. Parantezleri veya diğer destek araçlarını gerektiği gibi takın.
Temizlik - Yeni kauçuk hortumların boyuna kesildikten sonra temizlenmesi gerekir. Mermileri hortumun içinden iten mermileri ve el aletlerini (tabancaları) temizlemek her zamankinden daha ekonomiktir ve masraflarını çabucak ödüyor. Hidrolik valf arızalarının önde gelen nedeni olarak açıkça tanımlanmış partikül kirleticileriyle, kesip bükme günleri geride kalmalıdır. Yeni kesilmiş hidrolik hortumun içinde kauçuk ve ayrıca metal tel parçacıkları bulunur. Bu parçacıkları üreten testere işlemidir. Bağlantıları hortum ucuna sıkıştırmadan önce hortum temizleme işlemini tamamlamak çoğu durumda yalnızca otuz saniye sürer.
Termoplastik hortumlar, uzunlamasına kesilmenin aksine, kesildikleri / kesildikleri için baştan daha temizdir.
Sonuç
Çok düşük çalışma basıncı oranına sahip bir hortum kullanmak çok ciddi bir güvenlik sorunudur. Güvenlik marjı sağlayan çalışma basıncı derecesine sahip bir hortum seçerek her zaman tedbirli davranın. Patlama basıncı değerleri, bir sistemin çalışma basıncı oranının üzerinde çalışmasına kasıtlı olarak izin vermek için asla kullanılmamalıdır. Basınç dalgalanmaları konusunda endişeleriniz varsa, yüksek darbe devir oranına sahip hortumları arayın.
Bir hortum seçerken, diğer faktörlerin yanı sıra basınç derecesini, sıcaklık aralığını, kaplama malzemesini ve bükülme çapını göz önünde bulundurmalısınız. Kauçuk bir hidrolik hortumu monte etmeden önce içten temizleyin! En iyi hortum konumunu korumak ve gereksiz esnemeyi önlemek için gereken yerlerde dirsekler ve destekler kullanın. Hortumun asla izin verilen minimum yarıçaptan daha sıkı bir bükülmeye zorlanmadığından emin olun. Hafif seçenekler ve normalden daha dar bükülme yarıçapları için termoplastik hortumları tercih edin.
Son olarak, bir satış temsilcisi tarafından sağlanan bilgileri nesnel olarak nasıl sıralayacağınızdan emin değilseniz, düşündüğünüz hortum türleri için standart belgelerini (SAE, ISO, ANSI, DIN vb.) Satın alın ve okuyun.
