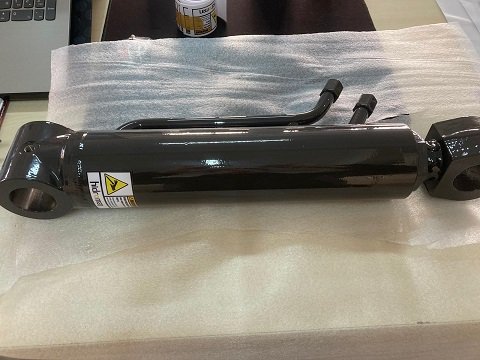

Yüksek Basınçlı Hidrolik Silindirler
1. Başlıklar ve Kapaklar Kare, hassas işlenmiş karbon çeliğinden + _ .002 her taraftan Boru, yatak, yastık ve piston çubuğunun eşmerkezliliğini sağlar. Yivli oluklar, silindir borusunun borular üzerinde hızlı ve kolay bir şekilde konumlandırılmasına izin verir. Yakınlık anahtarı, ara parçalar olmadan her iki uçta aynı prob anahtarlarını kabul etmeye hazır hale getirilebilir.
2. Silindir Borusu Ağır duvar dikişsiz D.O.M. çelik malzeme (1020 ila 1026). 10/15 mikro inç finiş için hassas honlanmış ve I.D.'de .0003 / .0005 kalınlığında sert krom kaplanmıştır. Piston contalarında ve boru yüzeyinde aşınmayı azaltır. Sert krom iç çap. yüzey, korozyon direnci sağlar ve boru çizilmesini en aza indirir.
3. Piston Tek parça ince taneli sünek demir piston, piston çubuğuna vidalanır, bir sıkıştırma somunu ile sıkılır ve Loctite® ile yerinde tutulur. Opsiyonel olarak piston çubuğa takılabilir. Sıvı basıncının pozitif sızdırmazlığı artırmasına izin vermek için U-Kaplar kullanıldığında piston yüzünün her iki tarafında delikler açılır. Geniş piston yatak yüzeyi, yatak yüklerini azaltır ve piston contaları ve boru ID'sinde düşük aşınma ve düşük sürtünme sağlar. Pistonu çubuğa sızdırmaz hale getirmek için iki Teflon yedeğe sahip bir O-Halka kullanılır, bu da sıvı sızıntılarının pistonu atlamasını önler.
4. Bağlantı Çubukları 100.000 psi minimum verim, gerilmeye dayanıklı, orta karbonlu çelikten üretilmiştir ve her iki ucunda da haddelenmiş dişler vardır. Silindir bağlantılarını bağlamak için maksimum güç sağlar. Kilit somunları hizmet sırasında gevşemeyi önler. Doğru torklama, boru contalarında sızıntıları önler.
5. Boru Contaları 90 durometreli Buna-N Nitril O-Halkalar hem baş hem de kapak uç kapaklarındaki oluklara oturtulmuştur. O-Halkalar, basınç altında O-Ring ekstrüzyonunu etkili bir şekilde önleyen Teflon halkalarla desteklenir. Doğru şekilde torklanmış öngerilmeli bağlantı çubukları ile birleştirildiğinde, borunun iç tarafına uygun O-Halka yerleşimi ve boru dış çapının kapatılması, conta ekstrüzyonu ve basınç altında sıvı sızıntısı önlenir. 6. Çubuk Contası 90 + durometre harmanlanmış üretandan yapılmış, anti-ekstrüzyon ökçeli simetrik yüklü keskin dudaklı çoklu paket tipi çubuk conta, bir iç çapta konumlandırılmıştır. yatak kartuşunun arka tarafındaki oluk. O.D.'de pozitif statik ve dinamik sızdırmazlık sağlar. piston çubuğu ve kartuş kimliği her ikisi de düşük ve yüksek basınçlar. Anti-ekstrüzyon topuk, basınç arttıkça sızdırmazlık mekanizmasına enerji verir.
7. Çubuk Silici 90+ durometre, keskin çift dudaklı, harmanlanmış Nitril conta, çubuk contasının ötesinde ek sızdırmazlık sağlar. Yüksek ısı gibi çeşitli uygulama talepleriyle mücadele etmek için ek malzemeler kullanılabilir. Şiddetli dış koşullar, elemanlardan etkili bir şekilde çift koruma sağlamak için çubuk sileceğinin önüne metal bir çubuk kazıyıcı takılmasını gerektirebilir. Toz, kir ve kumun yatak kartuşuna ve silindire girmesini önleyerek silindir ömrünü önemli ölçüde uzatır.
8. Piston Mili 100.000 psi minimum akma dayanımı endüksiyonla sertleştirilmiş ve RC 28-34 çekirdek sertliğine sahip krom kaplı çelik. Kasa RC 50-55'e kadar sertleştirildi. Çubuk sert krom kaplamadır (.0003 / .0005 kalınlığında) ve 12/15 mikro inç cilaya kadar cilalanmıştır. Katı erkek dişler yuvarlatılmış alttan kesme içerir. Aşınmaya direnir. Dişi ve çivili erkek uçlar dahil tüm metrik çubuk ve diş boyutları haddelenmiş dişlerle mevcuttur. Mevcut makine bileşenlerine pozitif bağlantılar sağlar. Yuvarlatılmış alttan kesmeli sağlam erkek dişler, çubuk ucu kırılmasını en aza indirir.
9. Yatak Kartuşu Yüzer, kendiliğinden hizalanan yatak kartuşu, seçenek olarak 65-45-12 kalite sfero döküm veya 660 bronzdan yapılmıştır. Opsiyonel "Slip Tuff" yatak kartuşumuz, ağır yandan yüklü uygulamalar için de mevcuttur. Kartuş, mukavemet ve şok direnci sağlayan kapak vidaları ve plakayla tutulur. 90 durometre BunaN O-Ring kartuş üzerinde Teflon yedek halkalı O.D. dış çevresinde ekstrüzyonu ve sıvı sızıntısını önler
yatak kartuşu. Şamandıra durumu, yandan yüklemeyi azaltarak piston çubuğunun yanlış hizalamasını en aza indirir. İsteğe bağlı "Slip Tuff" yatak kartuşu, yağlama sağlar
ağır yandan yüklemeli çalışma koşulları altında kaymayı ve yatak kartuşu arızasını önemli ölçüde azaltan sertlik özelliklerine sahip aşınma yüzeyi. Silindiri sökmek için özel aletlere gerek kalmadan çubuk contası ve çubuk sileceği bakımı için kolayca çıkarılır.
10. Bağlantı noktaları BSP veya BPT bağlantı noktaları sipariş sırasında tanımlanmalıdır. İsteğe bağlı bağlantı noktası boyutları arasında flanş bağlantı noktaları, NFPA bağlantı noktaları ve büyük boyutlu bağlantı noktaları bulunur. Her hortum veya bağlantıya evrensel olarak uyarlanabilir.
11. Piston Contaları 80 durometre, keskin kenarlı, önceden yağlanmış, Teflon yedek halkalı karboksilatlı Nitril U-Kaplar standarttır. Aralarında ortalanmış bir T-Seal ile kademeli kesim dökme demir piston halkaları da bir seçenek olarak mevcuttur. Teflon yedek halkalar, U-Kapların ekstrüzyonunu önler ve sızıntıyı en aza indirir. Halkalar arasında ortalanmış T-Seal, yüksek şok çalışma koşullarında sızıntıyı ve conta arızası olasılığını önlemeye yardımcı olur.
12. Minderler Baş ucunda yüzer sünek demir çubuk yastık bileziği. Kapak yastığı, arka uç kapağındaki bir tutma halkası tarafından tutsak tutulan 660 bronz yüzer, kontrol tipi bir conta ekidir. Minderden hızlı bir şekilde ayrılma için her iki uçta bilye kontrolleri sağlanmıştır ve bilyalı çek vidaları uç kapaklarla aynı hizadadır. Yastıklar isteğe bağlıdır, ancak nihayetinde pistonun silindir uç kapaklarına çarpmasından kaynaklanan yorgunluk nedeniyle silindir arızasını önlemeye yardımcı olur. Güvenilir bir yüzer yastık sistemi, yumuşak hareket sağlar ve ani arızaya neden olabilecek bağlama koşullarını ortadan kaldırır.
90 durometre Nitril O-Ring ve Teflon yedek halkalı çelik iğneli vana. Sabit ayar vidası yerine kilitlenebilir ve uç kapakla aynı hizadadır. Kilit mekanizması, vibrasyon nedeniyle vidanın gevşemesini engeller. O-Halkanın arkasındaki Teflon destek halkası, ayar vidası etrafındaki sıvı sızıntısını önler ve yastıklama hızının hassas ve hassas ayarlanmasına yardımcı olur. Sabit vida, kullanıcının güvenliğini sağlar.
14. Opsiyonel Hava Tahliye Sistemi (gösterilmemiştir) Manuel hava tahliye tapası silindir borusunda bulunur. Silindirin içindeki sıkışmış havayı ortadan kaldırır.
15. İsteğe Bağlı Çubuk Kartuş Geri Boşaltma Sistemi (gösterilmemiştir) Tahliye özelliği, yatak kartuşunun ön ucunda, çubuk silici ile çubuk keçesi arasında, contalar arasında herhangi bir sıvı birikimini tahliye eden ek bir oluktur. Rezervuara geri giden kullanıcı tarafından takılan bir boşaltma hattı için kartuş tutucu plakanın üzerinde bir kartuş boşaltma deliği bulunur. Hidrolik sıvıyı yakalar ve rezervuara geri boşaltır. Bu, hidrolik sıvının çubuk sileceği aracılığıyla piston çubuğuna yavaşça sızmasını en aza indirir.
