Hidrolik Sistemlerin Temelleri

Hidrolik sistemler, sıvıların (genellikle yağlar veya su) mekanik enerjiyi iletmek ve dönüştürmek için kullanıldığı sistemlerdir. Bu sistemler, güçlü ve hassas hareket kontrolü gerektiren birçok uygulamada yaygın olarak kullanılır. Hidrolik mühendisliği, bu sistemlerin tasarımı, analizi, uygulanması ve bakımıyla ilgilenir. Bu bölümde, hidrolik sistemlerin temellerine odaklanılacak ve bunların nasıl çalıştığına dair temel kavramlar ele alınacaktır.

Hidrolik Basınç

Hidrolik sistemlerin temel çalışma prensibi, sıvıların basıncından yararlanarak güç iletmeleridir. Pascal Kanunu'na göre, bir sıvının herhangi bir kapalı alanda uygulanan basıncı her yönde eşit olarak dağılır. Bu özellik, sıvıların hidrolik sistemlerde güç iletimi için çok uygun hale gelmesini sağlar.

Pascal Kanunu:

"Kapalı bir sistemde sıvıya uygulanan basınç, her noktada eşit olarak dağılır."

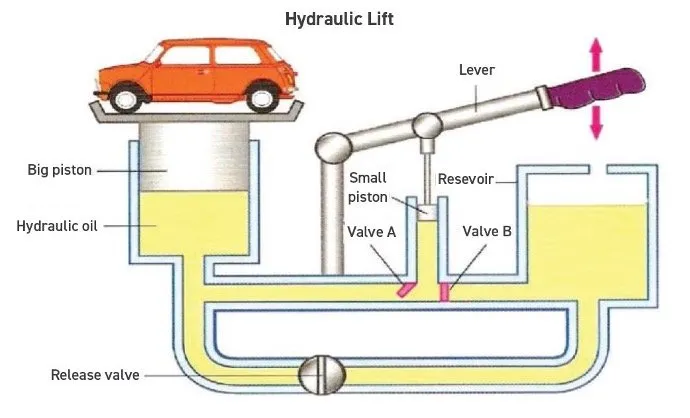

Örneğin, bir pistonun içine basınç uygulanarak pistonun hareket etmesi sağlanabilir. Bu hareket, güç iletimi için kullanılabilir.

1.1. Hidrolik Mühendisliğine Giriş

Hidrolik mühendisliği, sıvıların (özellikle su ve yağların) hareketini inceleyen bir mühendislik dalıdır. Bu dal, genellikle akışkanlar mekaniği ve termodinamikle ilgilidir. Hidrolik sistemler, endüstriyel uygulamalardan otomotiv mühendisliğine, havacılıktan inşaat mühendisliğine kadar birçok alanda kritik rol oynamaktadır.

Hidrolik sistemler, basitçe sıvıların basınç farkları kullanılarak hareket enerjisi sağladığı sistemlerdir. Bu sistemlerde, sıvılar, kuvvetlerin aktarılmasını sağlar, ve genellikle yüksek kuvvetlerin ve hassas hareketlerin elde edilmesi istenir.

1.2. Temel Hidrolik Kavramlar

Bu kısımda, hidrolik sistemlerin çalışma prensiplerine dair temel kavramlar açıklanacaktır.

Akışkanlar ve Akışkan Dinamiği:

Hidrolik sistemler genellikle akışkanlar kullanılarak çalıştırılır. Akışkanlar, sıvı veya gaz olabilirler, ancak hidrolik sistemlerde genellikle sıvılar (özellikle mineral yağlar) kullanılır. Akışkan dinamiği, akışkanların hareketi, hızları, basınçları ve diğer özellikleri ile ilgilidir. Bu, sistem tasarımında kritik öneme sahiptir çünkü sıvıların akışını anlamak, verimli bir sistem tasarlamanın temelini oluşturur.

Basınç, Debi ve Güç:

Basınç (P):

Akışkanın birim alana uyguladığı kuvvet olarak tanımlanır. Bir hidrolik sistemde, sıvının basıncı, iş yapma kapasitesini doğrudan etkiler.

Hidrolik basınç, bir hidrolik sistemde sıvının (genellikle yağ veya su) birim alana uyguladığı kuvveti ifade eder. Basınç, sistemdeki sıvıların hareketini ve güç iletimi süreçlerini belirleyen temel bir parametredir. Hidrolik sistemler, sıvıların basınç altında hareket etmesini kullanarak mekanik enerjiyi iletmekte ve çeşitli makinelerde kuvvet üretmektedir. Bu nedenle, basınç yönetimi ve kontrolü, hidrolik sistemlerin verimli ve güvenli bir şekilde çalışması için son derece önemlidir.

Basınç Tanımı ve Birimler

Basınç, bir yüzeye uygulanan kuvvetin, o yüzeyin alanına bölünmesiyle hesaplanır. Matematiksel olarak basınç şöyle tanımlanır:

P=FAP=AF​

Burada:

  • P: Basınç (Pascal, Pa; ya da bar, psi gibi birimlerle ifade edilir)
  • F: Uygulanan kuvvet (Newton, N)
  • A: Kuvvetin uygulandığı alan (m²)

Bir Pascal (Pa), bir metrekareye uygulanan bir Newton kuvvetine eşittir. Ayrıca:

  • 1 bar = 100,000 Pascal (Pa)
  • 1 atmosfer (atm) = 101,325 Pascal (Pa)
  • 1 psi (pound per square inch) ≈ 6894.76 Pascal (Pa)

Hidrolik sistemlerde kullanılan basınç birimleri genellikle bar ya da psi'dir.

Hidrolik Basıncın Temel Prensibi

Hidrolik sistemlerde, sıvıya uygulanan basınç, sistemdeki tüm elemanlara (pompa, valfler, borular, aktüatörler) eşit olarak dağılır. Bu özellik, Pascal Kanunu tarafından açıklanır:

Pascal Kanunu: Kapalı bir sistemde sıvıya uygulanan basınç, sıvının her noktasında eşit olarak dağılır.

Bu özellik, hidrolik sistemlerin güç iletimi yaparken verimli olmasını sağlar. Örneğin, bir pistona uygulanan basınç, sistemdeki diğer tüm elemanlara da etki eder ve bu basınç sayesinde mekanik güç üretilir.

Hidrolik Basınç ve Kuvvet İlişkisi

Hidrolik sistemlerdeki basınç, genellikle bir kuvvetin üretilmesinde kullanılır. Basınç, bir aktüatöre (piston, silindir gibi) uygulandığında, bu basınç doğrultusunda bir kuvvet ortaya çıkar. Kuvvet ile basınç arasındaki ilişki, şu şekilde ifade edilebilir:

F=P×AF=P×A

Burada:

  • F: Üretilen kuvvet (Newton, N)
  • P: Basınç (Pascal, Pa)
  • A: Yüzey alanı (m²)

Örneğin, bir hidrolik silindirin pistonu üzerinde uygulanan basınç, pistonu hareket ettirir. Silindirin piston çapı ne kadar büyükse, aynı basınç altında üretilen kuvvet o kadar büyük olur.

Hidrolik Basınç Uygulama Alanları

Hidrolik basınç, birçok endüstriyel ve taşıma uygulamasında kritik rol oynar. Bu uygulamalara örnekler şunlardır:

  • İnşaat makineleri: Ekskavatörler, dozerler ve vinçler, hidrolik basıncı kullanarak ağır yükleri kaldırır, iteler ve hareket ettirir.
  • Fren sistemleri: Hidrolik frenler, arabalarda güçlü frenleme kuvvetleri sağlamak için basınçlı sıvıyı kullanır.
  • Gemi, uçak ve sanayi makineleri: Bu tür makinelerde de güç iletimi için hidrolik basınç kullanılır.
  • Yük taşıma sistemleri: Yük kaldırma platformları, asansörler ve pres makineleri gibi sistemlerde de hidrolik basınç kullanılır.

Basıncı Etkileyen Faktörler

Hidrolik sistemlerdeki basıncı etkileyen başlıca faktörler şunlardır:

  • Pompa Tipi ve Kapasitesi: Pompa, sıvıyı sistemde hareket ettirir ve basıncı artırır. Pompanın kapasitesi, sağlanan basıncı etkiler. Örneğin, bir hidrolik pompa ne kadar büyükse, sistemdeki basınç da o kadar yüksek olabilir.
  • Sıvı Viskozitesi: Sıvının viskozitesi (akışkanlık direnci), sıvının akışını ve dolayısıyla basınç dağılımını etkiler. Viskozitesi yüksek sıvılar daha fazla direnç gösterir ve bu da sistemdeki basıncın farklı bölgelerde farklı olmasına neden olabilir.
  • Boru Çapı ve Uzunluğu: Boruların çapı arttıkça, basınç düşüşü (friksiyon kayıpları) azalır ve sıvı daha kolay hareket eder. Ancak, boru hattının uzunluğu arttıkça, sıvının akışına karşı daha fazla direnç oluşur, bu da basınç kaybına yol açabilir.
  • Valfler ve Kontrol Elemanları: Sistemdeki valfler, basıncı düzenler ve yönlendirir. Örneğin, aşırı basıncı sınırlamak için basınç emniyet valfleri kullanılır.
  • Sistemdeki Sızıntılar: Sistemdeki herhangi bir sızıntı, basıncın kaybolmasına yol açabilir. Bu nedenle, sızdırmazlık önlemleri çok önemlidir.

Hidrolik Basınç ve Debi İlişkisi

Basınç ile debi arasında doğrudan bir ilişki vardır. Ancak, bu ilişki genellikle sistemin türüne ve bileşenlerine bağlıdır. Örneğin:

  • Sabit devirli pompalar: Bu tür pompalar genellikle belirli bir debi sağlarken, sistemdeki basıncı arttırmak için motor hızını veya pompa kapasitesini değiştirmek gerekir.
  • Değişken debili pompalar: Bu tür pompalar, basınca göre debiyi ayarlayabilir ve bu sayede belirli bir iş için gereken basınç ile debiyi optimize edebilir.

Basınç, bir hidrolik sistemdeki enerjiyi yönlendiren ve iş yapan ana faktör olduğu için, bu iki parametrenin doğru bir şekilde ayarlanması önemlidir.

Hidrolik Basınç ve Güvenlik

Hidrolik sistemlerdeki aşırı basınç, ekipman arızalarına veya tehlikeli durumlara yol açabilir. Bu nedenle, hidrolik basıncı kontrol etmek için aşağıdaki güvenlik önlemleri alınır:

  • Basınç sınırlayıcılar: Aşırı basıncı sınırlamak için kullanılan cihazlardır. Örneğin, emniyet valfleri ve basınç regülatörleri, sistemdeki basıncı belirli bir seviyede tutar.
  • Basınç göstergeleri: Sistemdeki basıncı sürekli olarak izlemek için kullanılır. Bu göstergeler, operatörlerin basıncı takip etmesini sağlar ve potansiyel arızaların önceden tespit edilmesine yardımcı olur.
  • Sızdırmazlık önlemleri: Sistem borularında ve bağlantılarında sızıntıyı engellemek için sızdırmazlık elemanları kullanılır.

Hidrolik Basıncın Ölçülmesi

Hidrolik basıncı ölçmek için genellikle basınç manometresi kullanılır. Manometreler, hidrolik sistemlerdeki sıvının basıncını doğrudan ölçer ve bu değeri okunabilir bir ölçekte gösterir. Manometreler genellikle bar, psi veya Pascal birimleriyle ölçüm yapar.

Debi (Q):

Birim zaman başına geçen akışkan miktarıdır. Debi, genellikle litre/dakika (L/min) veya metreküp/saniye (m³/s) birimlerinde ölçülür.

Debinin Tanımı

Debi, belirli bir süre içinde belirli bir noktadan geçen sıvı miktarını ifade eder. Hidrolik sistemlerde bu genellikle pompanın çıkışında, valfler veya boru hatları aracılığıyla ölçülür.

  • Q = V / t
    Burada:
    • Q: Debi (örneğin L/min veya m³/s)
    • V: Geçen sıvı hacmi (örneğin litre veya metreküp)
    • t: Geçen süre (örneğin dakika veya saniye)

Debi, sıvının hareketini, sistemdeki enerjiyi ve çalışma hızını belirler. Örneğin, bir hidrolik silindirin hızını kontrol etmek için debi ayarlanır. Daha yüksek debi, daha hızlı hareket anlamına gelir.

Hidrolik Debiyi Etkileyen Faktörler

Hidrolik debi, birkaç faktörden etkilenebilir:

  • Pompa Kapasitesi: Pompa, sıvıyı sistemde hareket ettiren bir bileşendir. Pompanın kapasitesi ne kadar büyükse, sistemde o kadar fazla debi sağlanır. Ancak, pompa kapasitesi arttıkça, güç tüketimi de artar.
  • Sistemdeki Basınç: Sıvının sistemdeki hareketi için gerekli basınç debiyi etkiler. Ancak, bu etki genellikle pompa ve boru hatları ile sınırlıdır.
  • Boru Çapı ve Uzunluğu: Boruların çapı ne kadar genişse, daha fazla debi taşınabilir. Ayrıca, boru hattının uzunluğu arttıkça, sıvı akışına karşı daha fazla direnç oluşur, bu da debiyi sınırlayabilir.
  • Sıvı Viskozitesi: Viskozitesi yüksek olan sıvılar, daha fazla sürtünmeye neden olurlar, bu da akışı zorlaştırır ve debiyi azaltır. Yağ gibi viskoz sıvılar, suya göre daha düşük debi sağlar.
  • Valf Ayarları ve Yönü: Sistemlerdeki valfler (özellikle yön ve debi kontrol vanaları) sıvının akışını sınırlayarak debiyi etkileyebilir. Ayrıca, valflerin açılma derecesi ve tipi de debiyi yönlendiren önemli bir faktördür.

Debi Hesaplama

Debiyi hesaplamak için genellikle aşağıdaki formüller kullanılır:

Pompa Debisi

Pompa debisi, pompanın özelliklerine ve çalışma koşullarına bağlı olarak hesaplanır. Bir pompa için debi, aşağıdaki formülle hesaplanabilir:

Q=A×VQ=A×V

Burada:

  • Q: Debi (L/min veya m³/s)
  • A: Piston alanı (m² veya cm²)
  • V: Pistonun hareket hızı (m/s veya cm/s)

Boru Akışı (Hidrolik Boru Hattı İçin Debi)

Bir boru hattı boyunca sıvı akışını belirlerken, borunun çapı, sıvının viskozitesi, uzunluğu ve sıvı akış hızı göz önünde bulundurulur. Basit bir formül aşağıdaki gibi olabilir:

Q=π⋅D24⋅VQ=4π⋅D2​⋅V

Burada:

  • Q: Debi (L/s veya m³/s)
  • D: Boru çapı (metre)
  • V: Akış hızı (m/s)

Debi ve Sistem Performansı

Debi, hidrolik sistemlerin performansını doğrudan etkiler:

  • Silindir Hareketi: Daha fazla debi, daha hızlı silindir hareketi sağlar. Bu, özellikle inşaat makineleri, ağır iş makineleri ve endüstriyel otomasyon sistemlerinde önemlidir.
  • Verimlilik ve Güç İhtiyacı: Debi arttıkça, daha fazla güç gerekebilir. Bu yüzden, sistem tasarımında debi ile güç ihtiyacı arasında denge kurmak önemlidir.
  • Basınç ve Kuvvet İlişkisi: Debi ile basınç arasındaki ilişki de çok önemlidir. Basınç arttıkça, daha fazla kuvvet üretilir, ancak debi aynı oranda artmayabilir.

Debi Kontrolü

Hidrolik sistemlerde debiyi kontrol etmek için kullanılan başlıca yöntemler şunlardır:

  • Debi Kontrol Valfleri: Sistemde belirli bir debi değerini korumak için kullanılır. Bu tür valfler, akış miktarını sabit tutar veya belirli bir seviyeye ayarlayarak sistemdeki debiyi düzenler.
  • Pompa Değişim Hızları: Bazı sistemlerde, pompanın hızını değiştirecek motorlar kullanılarak debi kontrol edilir. Örneğin, sabit devirli bir pompa yerine, değişken devirli bir pompa kullanılarak debi ihtiyacına göre pompa hızlandırılabilir ya da yavaşlatılabilir.
  • Yön ve Debi Kontrol Valfleri: Sistemlerdeki hareket yönünü değiştiren ve aynı zamanda debi kontrolü sağlayan valfler, debiyi ayarlamak için kullanılır.

Hidrolik Debi ve Sistem Verimliliği

Yüksek debi, genellikle hızlı ve güçlü sistem performansı sağlasa da, debi arttıkça enerji tüketimi ve ısınma da artar. Bu nedenle, hidrolik sistem tasarımında debinin verimli şekilde ayarlanması ve fazla debi tüketiminden kaçınılması önemlidir. Gereksiz yüksek debi, enerjinin boşa harcanmasına yol açabilir.

Güç (P):

Hidrolik sistemde gücün ölçümü, sıvı basıncı ve debisi kullanılarak yapılır. Güç, genellikle Watt (W) veya beygir gücü (HP) ile ifade edilir. Güç formülü şu şekildedir:

P = PxQ/ η x 600

Burada, **P** güç, **Q** debi, **P** Basınç ve **η** verimlilik oranını temsil eder.

Pascal Yasası ve Temel Hidrolik Prensipleri:

Pascal yasası, sıvıların kapalı bir ortamda, basınç uygulandığında her yöne eşit olarak iletildiğini belirtir. Bu prensip, hidrolik sistemlerin temelini oluşturur ve bir kuvvetin küçük bir alanda uygulanarak, daha büyük bir alanda kuvvetin iletilmesini sağlar. Örneğin, bir hidrolik sistemde, küçük bir pompa ile yüksek basınçlar ve büyük kuvvetler elde edilebilir.
