Hidrolik Silindir Nedir? Doğru Silindir Seçimi, Kuvvet Hesapları ve Endüstriyel Uygulamalar Rehberi

Hidrolik sistemlerde doğrusal hareketin elde edilmesini sağlayan en kritik bileşen hidrolik silindirlerdir. Hidroman mühendislik yaklaşımıyla hazırladığımız bu kapsamlı rehberde; silindir çalışma prensibi, kuvvet hesapları, silindir tipleri, montaj seçenekleri, sızdırmazlık teknolojileri ve doğru silindir seçimi için gerekli tüm teknik parametreleri detaylı şekilde bulabilirsiniz.

Bu içerik özellikle OEM üreticiler, bakım ekipleri, makine imalatçıları ve proje mühendisleri için teknik bir referans niteliğindedir.

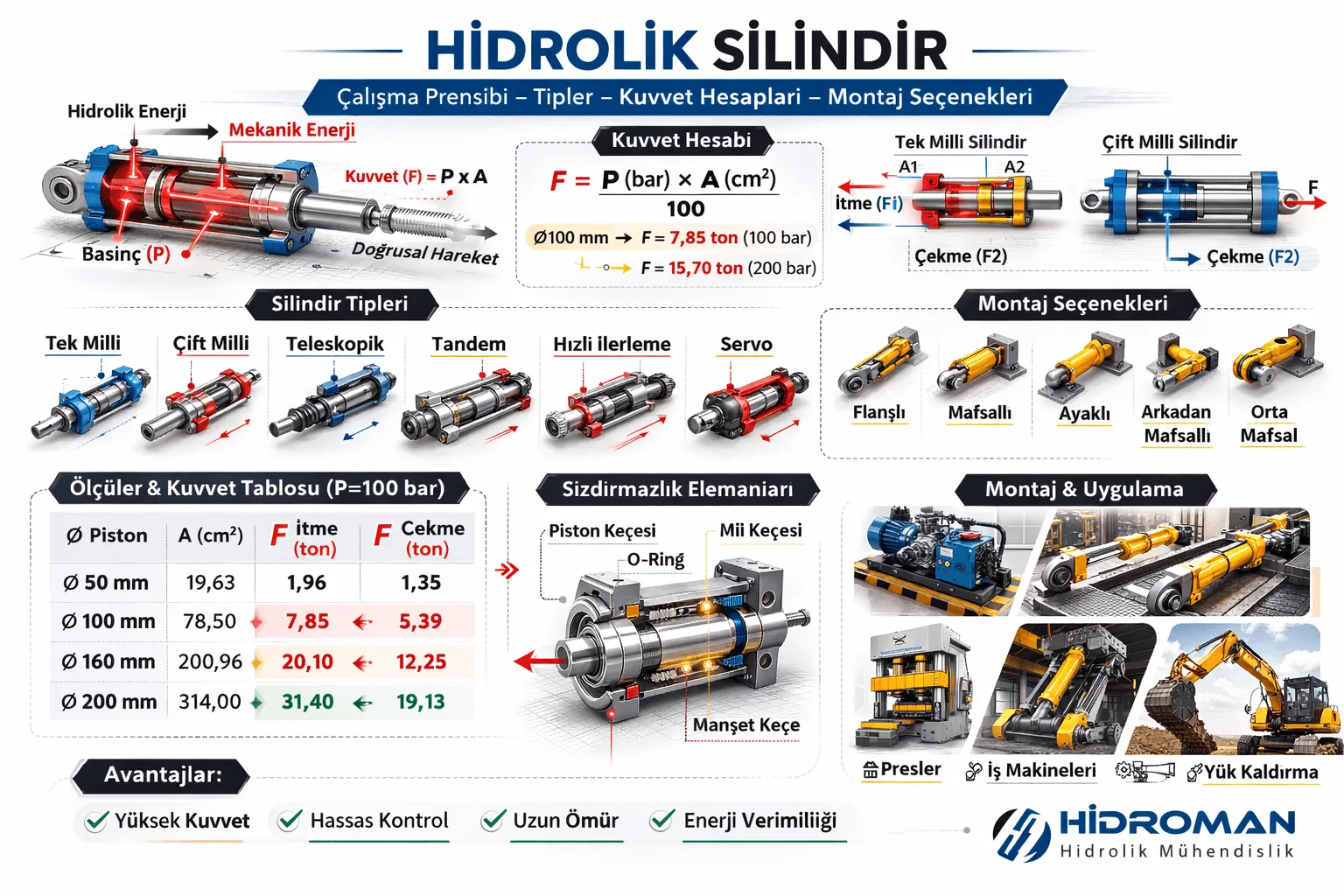

Hidrolik Silindir Çalışma Prensibi

Hidrolik silindirler, hidrolik enerjiyi mekanik enerjiye dönüştürerek doğrusal hareket üretir. Sistem basıncı piston yüzeyine etki eder ve ortaya çıkan kuvvet aşağıdaki temel formülle hesaplanır:

Kuvvet (F) = Basınç (P) × Kesit Alanı (A)

Basınç sabitken piston alanı büyüdükçe elde edilen kuvvet artar. Bu nedenle doğru piston çapı seçimi, uygulamanın performansı için kritik öneme sahiptir.

Piston Çapı, Mil Çapı ve Kuvvet İlişkisi

Silindir performansını belirleyen ana parametreler:

Piston çapı

Mil çapı

Sistem basıncı (örneğin 100 bar – 200 bar)

Debi ve hız (örneğin 0,1 m/s)

Örnek teknik değerlendirme:

Ø100 mm piston çapında bir silindir

100 bar basınçta yaklaşık 7,85 ton itme kuvveti

200 bar basınçta yaklaşık 15,7 ton itme kuvveti üretir

Mil tarafındaki etkin alan daha küçük olduğu için çekme kuvveti itme kuvvetinden düşüktür. Bu fark tasarım aşamasında mutlaka dikkate alınmalıdır.

Tek Milli ve Çift Milli Silindirler

Tek Milli Silindirler

Endüstride en yaygın kullanılan tiptir.

İtme yönünde daha büyük kuvvet

Çekme yönünde daha düşük kuvvet

Büyük yüzey → düşük hız

Küçük yüzey → yüksek hız

Bu yapı özellikle presler, iş makineleri ve yük kaldırma uygulamalarında tercih edilir.

Çift Milli Silindirler

Her iki yönde alan eşit olduğu için:

İleri ve geri hız aynıdır

İleri ve geri kuvvet aynıdır

Senkron hareket gereken otomasyon sistemlerinde kullanılır.

Özel Silindir Tipleri ve Kullanım Alanları

Dalma Tipi (Plunger) Silindirler

Basınç yalnızca tek yönde uygulanır

Geri dönüş harici kuvvet veya ağırlık ile olur

Ağır yük kaldırma uygulamalarında idealdir

Yay Geri Dönüşlü Silindirler

İleri hareket hidrolik basınçla

Geri hareket yay kuvveti ile sağlanır

Güvenlik gerektiren sistemlerde kullanılır

Teleskopik Silindirler

Kapalı boyu kısa, stroku uzundur

Çok kademeli yapı

Damperli araçlar ve mobil uygulamalar için idealdir

Tandem Silindirler

Aynı çapta iki piston ile daha yüksek kuvvet

Yüksek tonajlı pres uygulamalarında tercih edilir

Hızlı İlerleme Silindirleri

Yük yokken hızlı hareket

Yük altında yüksek kuvvet moduna geçiş

Çevrim süresini düşürür

Servo Silindirler

Hassas konum kontrolü

Otomasyon ve test sistemlerinde kullanılır

Silindir Tasarım Tipleri

Gerdirme Cıvatalı (Tie-Rod) Silindirler

Kompakt yapı

Orta basınç uygulamaları

Takım tezgahları, montaj hatları, paketleme makineleri

Kaynaklı ve Yuvarlak Tip Silindirler

Yüksek basınç dayanımı

Demir-çelik, haddehane, pres ve iş makineleri

Ağır hizmet tipi uygulamalar

Montaj Tipleri ve Doğru Uygulama

Doğru montaj seçimi silindir ömrünü doğrudan etkiler.

Başlıca montaj tipleri:

Flanşlı montaj (yüksek basınç uygulamaları)

Saplamalı montaj (düşük basınç uygulamaları)

Ayaklı montaj

Ortadan mafsallı montaj

Baş veya taban döner mafsal montaj

Önemli mühendislik kuralı:
Silindir üzerindeki cıvatalar doğrudan kesme yüküne maruz bırakılmamalıdır.

Uzun strok uygulamalarında döner mafsallı montaj tercih edilerek eğilme riskleri azaltılır.

Yastıklama, Hava Alma ve Akış Kontrolü

Silindir performansını artıran yardımcı elemanlar:

Yastıklama sistemi → Darbe önleme

Çek valf → Tek yönlü akış kontrolü

Akış kısma valfi → Hız ayarı

Hava alma valfi → Sistem stabilitesi

Bu bileşenler özellikle yüksek hız ve ağır yük uygulamalarında kritik rol oynar.

Hidrolik Silindirlerde Sızdırmazlık Teknolojileri

Sızdırmazlık üç ana bölgede sağlanır:

Piston sızdırmazlığı (dinamik)

Mil/boğaz sızdırmazlığı (dinamik)

Kapak sızdırmazlığı (statik)

Kullanılan başlıca keçe tipleri:

Omegat keçe → Yüksek hız, düşük sürtünme

Manşet keçe → Yüksek basınç, ağır sanayi

Nutring keçe → Genel uygulamalar

Kompakt keçe → Modern, çok amaçlı çözümler

Doğru keçe seçimi, silindir ömrünü ve bakım maliyetlerini doğrudan etkiler.

Doğru Silindir Seçimi İçin Mühendislik Kontrol Listesi

Bir hidrolik silindir seçerken şu sorular mutlaka yanıtlanmalıdır:

Yük ile silindir arasında merkezleme hatası var mı?

Gerekli kuvvet için sistem basıncı yeterli mi?

Piston çapı uygulamaya uygun mu?

Mil çapı burkulma riskine karşı yeterli mi?

Strok uzunluğu ve montaj tipi doğru mu?

Sızdırmazlık elemanları çalışma koşullarına uygun mu?

Bu parametreler dikkate alınmadan yapılan seçimler:

❌ Keçe arızalarına
❌ Mil eğilmesine
❌ Kuvvet yetersizliğine
❌ Erken sistem arızalarına neden olur.

Endüstriyel Uygulama Alanları

Hidroman mühendisliği ile üretilen hidrolik silindirler aşağıdaki sektörlerde yüksek performans sağlar:

Demir-çelik ve haddehaneler

Pres ve ağır sanayi uygulamaları

İş makineleri ve mobil hidrolik

Otomasyon ve montaj hatları

Paketleme makineleri

Yük kaldırma ve taşıma sistemleri

Hidroman Mühendislik Yaklaşımı

Hidroman olarak yalnızca silindir tedarik etmiyoruz; uygulamaya özel mühendislik çözümleri sunuyoruz.

✔ Doğru çap ve strok optimizasyonu
✔ Basınç ve debi analizleri
✔ Montaj tipine göre tasarım
✔ Keçe ve malzeme mühendisliği
✔ OEM uyumlu üretim

Bu yaklaşım sayesinde:

Daha uzun servis ömrü

Daha düşük bakım maliyeti

Maksimum sistem verimliliği sağlıyoruz.

Performansın Anahtarı Doğru Silindir Seçimi

Hidrolik silindir seçimi yalnızca çap ve strok belirlemekten ibaret değildir. Kuvvet hesapları, montaj geometrisi, sızdırmazlık teknolojisi ve uygulama dinamikleri birlikte değerlendirilmelidir.

Doğru tasarlanmış bir hidrolik silindir:

✔ Enerji verimliliğini artırır
✔ Sistem ömrünü uzatır
✔ Arıza riskini minimize eder
✔ Toplam sahip olma maliyetini düşürür

Hidroman olarak projelerinize özel mühendislik desteğiyle en doğru silindir çözümünü sunmaya hazırız.
