Hidrolik Quick Kaplinler: Hızlı Bağlantının Güvenilir Gücü

Hidrolik Quick Kaplinler: Hızlı Bağlantının Güvenilir Gücü

Hidrolik Quick Kaplinler: Hızlı Bağlantının Güvenilir Gücü

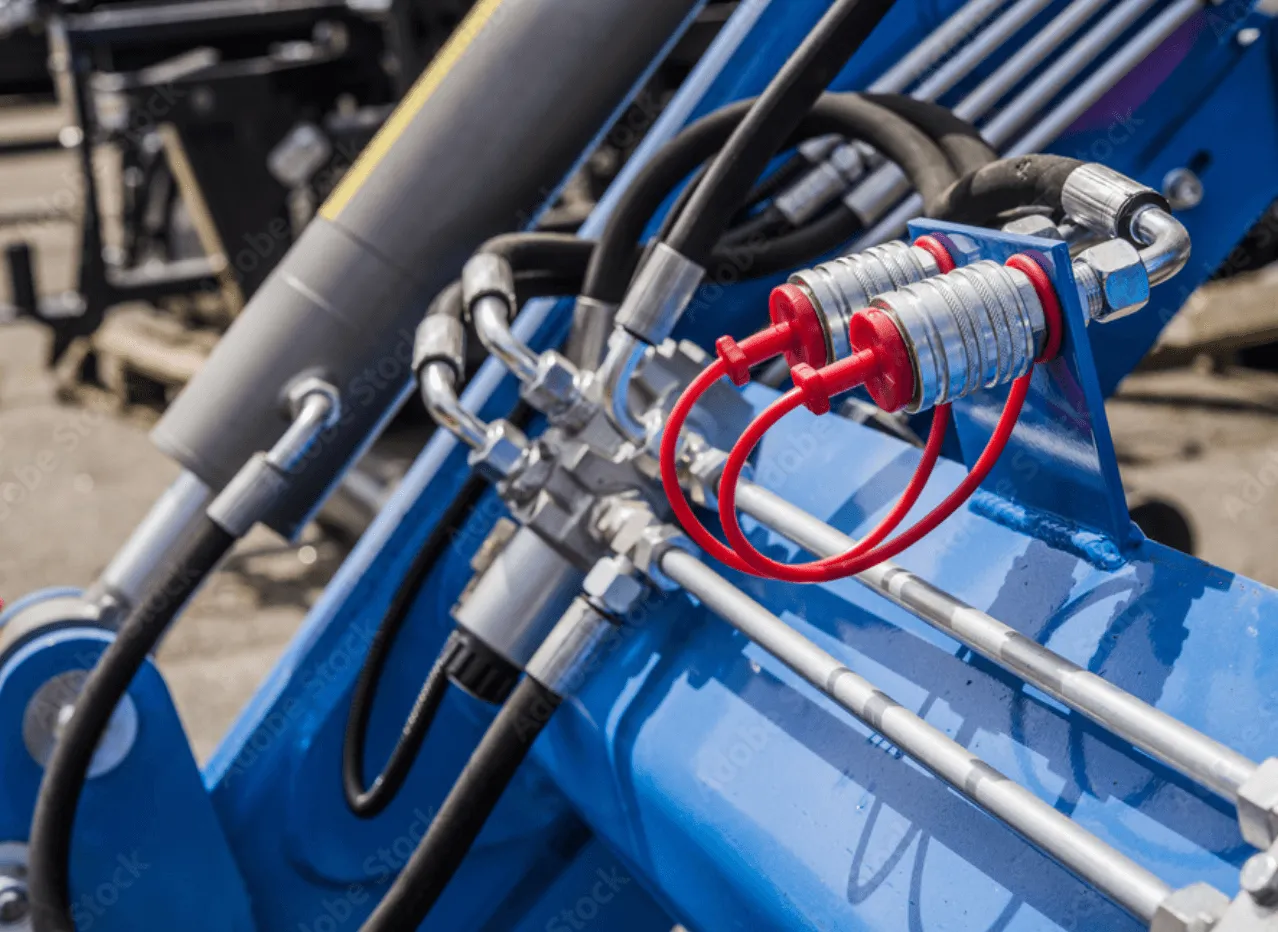

Hidrolik sistemler, modern sanayinin ve tarımın vazgeçilmez bir parçasıdır. Bu sistemlerin verimli ve kesintisiz çalışması, hortum ve boru bağlantı elemanlarının kalitesine ve pratikliğine bağlıdır. İşte tam bu noktada, Hidrolik Quick Kaplinler (Çabuk Bağlantı Elemanları) devreye girer. Geleneksel bağlantı yöntemlerine kıyasla sunduğu hız, güvenlik ve sızdırmazlık avantajlarıyla, bu kaplinler günümüzde kritik bir rol oynamaktadır.



Quick Kaplin Nedir ve Nasıl Çalışır?

Quick Kaplin, hidrolik devrelerde hatların hızlı, aletsiz ve güvenli bir şekilde bağlanıp ayrılmasını sağlayan mekanik bir cihazdır. Esasen iki ana parçadan oluşur: erkek (nipple/plug) ve dişi (coupler/socket) yarım.

Temel Çalışma Prensibi

Quick kaplinlerin en önemli özelliği, bağlantı kesildiğinde hidrolik sıvının dışarı sızmasını ve sisteme hava girmesini önleyen valf sistemleridir.

Ayrılma Durumu: Erkek ve dişi yarım birbirinden ayrıldığında, her iki parçadaki özel sızdırmazlık valfleri(genellikle küresel veya poppet valfler) otomatik olarak kapanır. Bu, hem hidrolik akışkanın sistem dışına sızmasını hem de kirlilik veya hava girişini engeller.

Bağlantı Durumu: İki yarım bir araya getirildiğinde, dişi kısımdaki kilitleme mekanizması (çoğunlukla bilyeler veya manşonlar) erkek kısmı sıkıca kavrar. Aynı anda, birbirine temas eden valfler içerideki basınçla itilerek açılır ve akışkanın serbestçe geçişine izin verir.

Sızdırmazlık: Bağlantı tamamlandığında, valflerin kenarlarında bulunan özel conta sistemleri (O-ringler) yüksek basınç altında bile kusursuz sızdırmazlık sağlar.

Operatör, bu bağlantıyı genellikle tek veya iki eliyle, minimum çaba harcayarak saniyeler içinde gerçekleştirebilir.



Teknik Avantajlar ve Kullanım Alanları

Quick kaplinler, hidrolik sistemlere operasyonel ve teknik açıdan önemli katkılar sağlar:

Hızlı Montaj ve Demontaj: Operasyonel süreyi ciddi oranda kısaltır. Özellikle mobil makineler arası ataşman değişimlerinde (kepçe, tarım makineleri) hayati önem taşır.

Mükemmel Sızdırmazlık: Bağlantı kesildiğinde valflerin otomatik kapanması, hem iş güvenliği hem de çevre temizliği açısından önemlidir. Sisteme hava girmesini önleyerek kavitasyon riskini azaltır.

Basınç Dayanımı: Yüksek kaliteli çelik ve paslanmaz çelik gibi malzemelerden üretilen kaplinler, modele ve nominal boyuta bağlı olarak 10 bar'dan 250 bar ve üzeri basınca dayanabilir.

Uzun Ömür: Sürekli sök-tak işlemlerine karşı daha dayanıklı yapıdadırlar ve geleneksel rekorlara göre daha az deformasyon yaşarlar.

Kullanım Alanları

İş ve İnşaat Makineleri: Ekskavatörler, yükleyiciler ve vinçlerde ataşman değişimi.

Tarım Makineleri: Traktörler ve pulluklar arası hidrolik bağlantılar.

Endüstriyel Uygulamalar: Enjeksiyon makineleri, presler ve test tezgahları.



Quick Kaplin Çeşitleri ve Seçim Kriterleri

Quick kaplinler, kullanıldıkları alana ve teknik gereksinimlere göre farklı valf tasarımlarına sahiptir:

Kaplin Tipi	Valf Tasarımı	Özellikler
Bilyalı (Poppet) Valfli	Konik Valf	En yaygın ve uygun maliyetli tip. Akışkan geçişinde basınç düşümü (debi kaybı) diğer tiplere göre daha fazladır.
Düz Yüzeyli (Flat Face)	Düz Yüzeyli Valf	Bağlantı kesildiğinde minimum sıvı kaçağı sağlar. Özellikle kirliliğin kritik olduğu ortamlarda ve çevre dostu uygulamalarda tercih edilir.
Vidalı Bağlantılı	-	Yüksek basınç altında veya yüksek titreşimli ortamlarda güvenilir bağlantı sunar. Kaplin, basınç altındayken bile bağlanmaya izin verebilir (özel tasarımlar).

Doğru Seçim Kriterleri

Quick kaplin seçimi, sistemin güvenliği ve performansı için kritik öneme sahiptir:

Çalışma Basıncı (Bar): Kaplinin dayanabileceği maksimum sistem basıncı. Güvenlik marjı bırakılarak seçim yapılmalıdır.

Debi Miktarı (Litre/dk): İstenen veya izin verilen basınç düşüşünde kaplinin geçirebileceği akışkan miktarı. Yanlış seçim, sistemde aşırı ısınma ve verim kaybına yol açar.

Akışkan Türü ve Sıcaklık: Kullanılan hidrolik yağın türü ve çalışma sıcaklığı, conta (sızdırmazlık elemanı) malzemesinin (örn. NBR, FKM/Viton) seçimini belirler.

Malzeme: Uygulamanın gerektirdiği dayanıklılığa göre Karbon Çelik, Paslanmaz Çelik (kimyasal direnç için) veya pirinç tercih edilebilir.



Bakım ve Ömrü Uzatma İpuçları

Hidrolik quick kaplinlerin düzenli bakımı, uzun ömürlü ve güvenilir çalışma için şarttır:

Temizlik: Özellikle düz yüzeyli kaplinlerde bağlantı öncesi yüzeylerin temizliği, sızdırmazlık ve valf ömrü açısından kritiktir.

Conta Değişimi: Sızdırmazlık contaları aşınmaya en açık parçalardır. Yıpranma veya sızıntı belirtisi görüldüğünde derhal değiştirilmelidir.

Yağlama: Sık sık sökülüp takılan manşon ve kilitleme mekanizmalarının hafifçe yağlanması, korozyonu önler ve bağlantı kolaylığını korur.



Hidrolik quick kaplinler, hız, verimlilik ve güvenliği bir araya getiren modern hidrolik sistemlerin kilit bileşenleridir. Doğru tipin seçilmesi ve düzenli bakım yapılması, hidrolik sisteminizin performansını maksimize edecektir.

Quick Kaplin Performans Analizi:  ve Debi İlişkisi

Quick kaplin, hidrolik hattın üzerine eklenen bir dirençtir. Kaplin içerisindeki dar kesitler, dönüşler ve valf mekanizmaları, akışkanın hareketine karşı koyarak enerji kaybına, yani basınç düşüşüne neden olur. İstenen, belirli bir debi () için bu 'nin mümkün olduğunca düşük olmasıdır.

1. Basınç Düşüşü Kavramı ()

Basınç düşüşü, akışkanın kaplin içinden geçerken giriş ve çıkış noktaları arasındaki basınç farkıdır:

Yüksek : Pompanın aynı debiyi sağlamak için daha fazla iş yapması gerektiği anlamına gelir. Bu da enerji kaybına, sistemde ısınmaya ve verimsizliğe yol açar.

Düşük : İdeal durumdur. Kaplinin yüksek akış kapasitesine ve düşük hidrolik dirence sahip olduğunu gösterir.

2. Kaplin Tiplerine Göre Eğrileri

Üç ana tip kaplinin debi-basınç düşüşü grafiği, iç yapılarından dolayı belirgin şekilde farklılık gösterir.

1. Bilyalı/Konik Valfli Kaplinler (Poppet/Ball Valve)

İç Yapı: Akış yolu, ortada konumlanan konik veya küresel bir valf tarafından engellenir. Valfin etrafındaki akış kanalı daha dar ve keskin dönüşlüdür.

 Özelliği: Aynı çap ve debide, en yüksek basınç düşüşüne sahip tiptir. Yüksek hızlarda akışkan, valf yüzeyine çarparak büyük türbülans yaratır.

Kullanım Alanı: Genellikle orta basınçlı, daha az kritik uygulamalar veya debi miktarının çok yüksek olmadığı yerler.

1. Düz Yüzeyli Kaplinler (Flat Face/Flush Face)

İç Yapı: Valfler düz bir yüzeye sahiptir ve ayrıldığında minimum boşluk bırakır. Bağlandığında ise düz yüzeyler birbirine yaslanır. Akış yolu daha pürüzsüzdür ve iç hacim daha azdır.

 Özelliği: Bilyalı tipe göre orta-düşük basınç düşüşüne sahiptir. Akış, daha az türbülanslı ve daha düzgündür.

Avantaj: Bu kaplinler, özellikle kir ve hava girişini en aza indirme, dolayısıyla hidrolik sistem temizliğini sağlama konusunda en iyisidir.

1. Yüksek Akış/Vidalı Kaplinler (High Flow/Screw Type)

İç Yapı: Bazı yüksek performanslı veya vidalı kaplinler, valfsiz veya çok düşük dirençli valf tasarımlarına sahiptir. Vidalı mekanizma ise yüksek basınç altında bağlantı/ayırma yeteneği sunar.

 Özelliği: Genel olarak en düşük basınç düşüşüne sahiptir. Akış yolu mümkün olduğunca geniş ve düz tasarlanmıştır. Yüksek akış debilerinin gerekli olduğu büyük hidrolik silindir uygulamaları için idealdir.

3. Teknik Karşılaştırma Tablosu

Aşağıdaki tablo, aynı nominal boyuttaki (örneğin 1/2 inç) üç farklı kaplin tipinin genel performans eğilimini özetlemektedir:

Kriter	Bilyalı Valfli	Düz Yüzeyli (Flat Face)	Yüksek Akışlı/Vidalı
Basınç Düşüşü ()	Yüksek	Orta-Düşük	En Düşük
Sıvı Kaçağı (Ayrılırken)	Orta (Birkaç damla)	Minimum (Hemen hemen yok)	Orta (Yapıya bağlı)
Hava/Kirlilik Girişi	Yüksek Risk	En Düşük Risk	Orta Risk
Tasarım Kompleksitesi	Basit	Orta	Yüksek
Maliyet	Düşük	Orta-Yüksek	Yüksek
Uygulama	Genel Endüstriyel	İnşaat, Tarım, Çevreye Duyarlı	Ağır Sanayi, Yüksek Performans





Mühendislik Çözümlemesi: Kaplin Seçiminde Kritik Formül

Bir quick kaplin seçerken, sadece nominal çapa bakmak yeterli değildir. Aşağıdaki adımlar kritik öneme sahiptir:

Gerekli Debi (): Hidrolik devrenizden geçmesi gereken maksimum debiyi belirleyin (Litre/dakika veya Galon/dakika).

İzin Verilen  Limitinin Belirlenmesi: Sistemin izin verdiği maksimum basınç düşüşünü belirleyin. (Örn: 5 bar veya 75 psi).

Üretici Grafiği İncelemesi: Kaplin üreticilerinin yayınladığı  vs.  eğrilerini inceleyin. Kaplinin, debisinde izin verilen  limitinin altında kalıp kalmadığını kontrol edin.

Mühendislik Notu:  genellikle debinin karesiyle () orantılıdır. Yani debiyi iki katına çıkarmak, basınç düşüşünü yaklaşık dört katına çıkarır. Bu nedenle, kapasitenin sınırında çalışmak ciddi verim kaybına yol açabilir.



Quick kaplinlerin teknik analizi, sadece hızlı bağlantıdan fazlasını ifade eder; hidrolik sistemin enerji verimliliğini ve termal yönetimini doğrudan etkileyen bir mühendislik kararıdır.

Düz Yüzeyli (Flat Face) Kaplinler: Hijyenin ve Çevreciliğin Yeni Standardı

Düz yüzeyli kaplinler, özellikle Avrupa ve Amerika'daki katı çevre yönetmeliklerinin (örneğin ISO 16028 standardı) teşvikiyle, geleneksel bilyalı kaplinlerin yerini almıştır.



1. Tasarım Farkı ve "Minimum Sızıntı" Prensibi

Düz yüzeyli kaplinlerin ayırt edici özelliği, adından da anlaşılacağı gibi, bağlantı kesildiğinde temas eden yüzeylerin tamamen düz olmasıdır.

Geleneksel (Bilyalı) Kaplinlerdeki Sorun

Geleneksel bilyalı veya konik valfli kaplinlerde, bağlantı kesildiğinde valfler içeriye çekilir ancak valf yüzeyi ile kaplin yuvası arasında bir miktar hidrolik sıvı kalır. Ayrılma anında bu sıvı, valf yüzeyinden dışarı damlar. Yüksek sök-tak sıklığı olan makinelerde bu, ciddi miktarda yağ kaçağı ve çevre kirliliği demektir.

Flat Face Çözümü

Temas Yüzeyi: Kaplin ayrıldığı anda, her iki parçanın düz valf yüzeyleri hemen hemen aynı anda kapanır ve birbirine paralel olarak ayrılır.

Sıvı Kalıntısı: Bu tasarım, valf yüzeylerinde minimum düzeyde (mikro düzeyde) hidrolik sıvı kalmasını sağlar. Teorik olarak, ayrılma sırasında sıfıra yakın sızıntı gerçekleşir.

Çevresel Etki: Bu özellik, özellikle tarım alanlarında veya çevreye hassas bölgelerde çalışan makineler (orman makineleri, liman ekipmanları) için en büyük avantajdır. Toprak veya su kirliliği riski dramatik şekilde azalır.

2. Sistem Hijyeni ve Hava Girişinin Önlenmesi

Hidrolik sistemler için kirlilik (kontaminasyon) bir numaralı arıza nedenidir. Partikül kirliliği ve hava girişi (aerasyon) bileşen ömrünü kısaltır.

Kirlilik Kontrolü (Partikül)

Düz yüzeyli tasarım, bağlantı yüzeyini silme veya temizleme işlemini çok kolaylaştırır. Operatör, bağlantı yapmadan önce düz yüzeyi kolayca silebilir.

Geleneksel kaplinlerde, valf yuvası içbükey olduğu için kir ve toz içeride birikebilir ve bağlantı anında doğrudan sisteme karışır. Flat Face kaplinlerde bu risk çok daha düşüktür.

Hava Girişinin Kontrolü (Aerasyon)

Sökme ve takma işlemi sırasında, valflerin kapanma ve açılma mekanizması, dışarıdan havanın sisteme karışma riskini en aza indirecek şekilde optimize edilmiştir.

Hava, hidrolik yağa karıştığında kavitasyon (yağ içinde kabarcık oluşumu ve patlaması) ve yağ oksidasyonu gibi sorunlara yol açarak pompa, valf ve silindir ömrünü kısaltır. Flat Face tasarımı, bu operasyonel ömrü uzatmada önemli bir rol oynar.

3. İş Güvenliği ve Uluslararası Standartlar (ISO 16028)

Düz yüzeyli kaplinler, uluslararası standart olan ISO 16028 tarafından benimsenmiştir. Bu standardizasyon, farklı üreticilerin kaplinlerinin bile birbiriyle uyumlu olmasını ve dolayısıyla global uygulamalarda esnekliği artırmasını sağlar.

Özellik	Fayda
Ergonomik Tasarım	Genellikle daha az kuvvetle bağlanabilirler.
Basınç Altında Bağlantı	Bazı özel Flat Face tasarımları (örneğin dengeleme valfli olanlar), hatta küçük bir miktar kalıntı basınç varken bile (basınç tahliye edilmeden) bağlantıya izin verebilir. Bu, operatörün zaman kaybetmesini engeller.
Temiz Yüzey	Yağ sızıntısının olmaması, kaygan zemin ve potansiyel kaza riskini azaltır, iş yeri güvenliğini artırır.



Flat Face quick kaplinler, başlangıçta bilyalı muadillerine göre daha yüksek maliyetli olsa da, sağladıkları çevresel uyumluluk, hidrolik yağın ve bileşenlerin ömrünü uzatma ve bakım maliyetlerini düşürme avantajları sayesinde yatırım maliyetini kısa sürede amorti eder. Özellikle yüksek döngü sayısına sahip ve çevre bilincinin yüksek olduğu modern uygulamalarda vazgeçilmez bir bağlantı çözümü haline gelmişlerdir.
