Hidrolik Pompa seçimi ve Hidrolik Silindir Seçimi Nasıl Yapılır?

Hidrolik Pompa ve Hidrolik Silindir Seçimi Nasıl Yapılır?

Bir hidrolik sistem hesaplaması nasıl yapılır? Hidrolik Sistem tasarlanırken öncelikle hareket elemanlarının (silindir veya hidrolik motor) boyutları saptanır daha sonra da öngörülen basınç ve hızları sağlayacak güç ünitesinin (pompa,motor, valf, hidrolik tank vb.) büyüklükleri belirlenir.

HİDROLİK POMPA ve HİDROLİK SİLİNDİR SEÇİMİ

Piston Bölümü Alanı:

A1 = π x D² / 4

Piston Kolu Bölüm Alanı:

A2 = π x (D²-d²) / 4

Strok Hızı:

V = h / t

Kuvvet:

F = p x A

Gerekli Debi:

Q = A x V x 3 / 50

Tahrik Gücü:

P = p x Q / (600 x ų )

F = Kuvvet (daN)

p = Çalışma Basıncı (Bar)

A = Etkili Alan (cm²)

D = Piston Çapı (cm)

d = Piston Kolu Çapı (cm)

V = Piston Hızı (cm/sn)

h = Strok (cm)

t = Strok Süresi (sn)

Q = Verdi (Debi) (lt/dk)

P = Tahrik Gücü (kW)

ų .= Verim (0,8……..0,85)

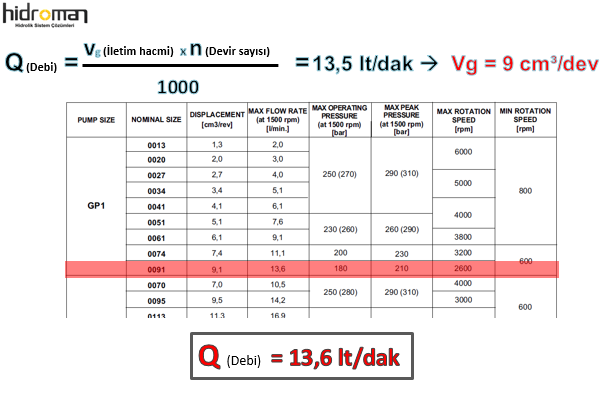

Örnek Hidrolik Sistem Hesaplaması Nasıl Yapılır?

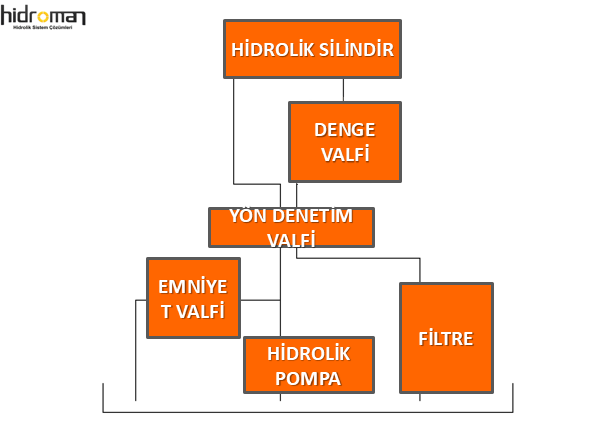

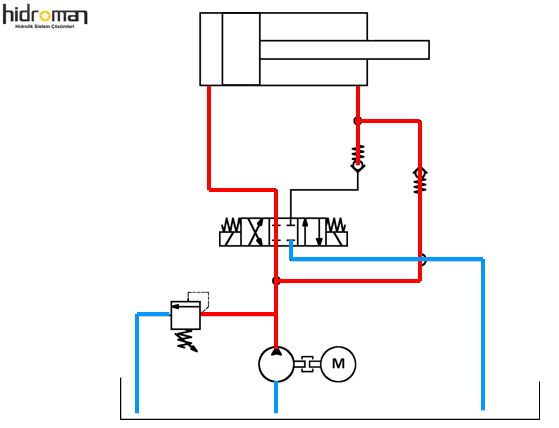

Bir sıcak tutma fırınında bulunan sıvı alüminyum bir oluk tertibatı ile basınçlı döküm makinesine iletilmek istenmektedir. Bunun için konum planında da görüldüğü gibi bir kepçe tertibatı gerekmektedir. Hareketi gerçekleştirecek devre elemanların listesini çıkartalım ve hidrolik devre elemanlarını boyutlandırmak için gerekli hesaplamalar nasıl yapılır?
