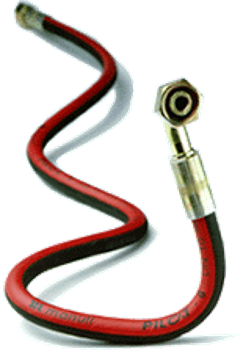

Hidrolik Hortumlar

Hidrolik Hortumlar

Doğru Hidrolik Hortum Çapının Seçimi

• Pompa emiş hattı basma hattındaki borudan daha büyük olmalıdır.
• Depodan pompaya kadar olan boru hattı mümkün oldukça kısa tutulmalıdır.
• Pompaya girişlerde dirseklerden veya benzeri elemanlardan kaçınılmalıdır. Aksi takdirde pompada aşırı ısınmalar oluşur, bu da pompaya ve diğer elemanlara zarar verebilir.
• Emiş hattı hesaplanırken V emme=0,8-1 m/sn arası Akış Hızı değeri alınır.
• Pompa basınç hattı emiş ve dönüş hattına göre daha küçük çaplı seçilmelidir. Aksi takdirde pompadan istenilen basıncı alamayız. Basma hattı hesaplanırken V basma=5-6 m/sn arası akış hızı değeri alınır.
• Pompa dönüş hattı da emiş hattı gibi basınç hattına göre büyük seçilmelidir. Aksi takdirde dönüş hatlarındaki kısıtlı geçişler basıncın yükselmesine gücün gereksiz yere harcanmasına neden olur. Dönüş hattı hesaplanırken

  V dönüş=2-4 m/sn Akış hızı değeri alınır.

Yukarıdaki Açıklamalar Doğrultusunda Boru İç Çapları Hesaplamasında Aşağıda Verilen Formül Kullanılır.

d=    21 x  Q

             4

d= Boru İç Çapı (mm)

Q= Pompa Debisi (lt/dk.)

V= Akış Hızı (m/sn)

STANDART SERİ HORTUMLAR

• TRACTOR / 1T
• TRACTOR / 2T
• TRACTOR / 1K
• TRACTOR / 2K
• LYTEFLEX
• HARVESTER /17
• COVER
• SPIRTEX/K
• UNITEX
• ADLER/2
• ASTRO/2
• ASTRO/3
• SUPERJET
• PROJET
• SUPERJET / PLUS
• GOLDENSPIR / 4SP
• GOLDENSPIR / 4SH
• GOLDENSPIR / 9T
• GOLDENSPIR / 12
• GOLDENSPIR / 13

ÖZEL SERİ HİDROLİK HORTUMLAR

• Yüksek Sıcaklık Hortumları
• Yüksek Basınç Hortumları
• Pilot Hattı Hortumları
• Ekstra Esnek Hortumlar
• Madencilik Hortumları
• Yüksek Basınç Madencilik Hortumları
• Yüksek Basınç Su Jeti Hortumları

HİDROLİK HORTUM SEÇİMİ

• Öncelikle hidrolik hortumun kullanılacağı ortamdaki elektrik iletkenliğinin tespit edilmesi gereklidir. Bazı uygulamalarda hidrolik hortumların elektriği iletmemesi, bazı uygulamalarda ise hortumun üzerinde oluşan statik elektriği iletmesi istenir. Bu seçim insan hayatını doğrudan etkilediği için hiçbir zaman unutulmamalı ve tespiti soru işareti bulunmayacak şekilde yapılmalıdır.
• Hidrolik Hortumu tespit ederken sistemin maksimum çalışma basıncının seçilen hortumun çalışma basıncına uygun olup olmadığı kesinlikle tespit edilmelidir. Unutulmamalıdır ki bu kriterde insan hayatını doğrudan etkilemektedir.
• Emiş hattı hortumları ile basınç hattı hortumların ürün tanıtımında da belirtildiği gibi yapısı farklı olduğundan, seçilen hidrolik hortumun basınç hattında mı, emiş hattında mı kullanılacağı tespit edilmelidir. Unutulmamalıdır ki burada yapılacak yanlış seçim sistem elemanlarında çok ciddi arızalara neden olur.
• Seçilen hidrolik hortumun çalışma sıcaklığının kullanılacak akışkan sıcaklığına ve ortam sıcaklığına uygun olduğu tespit edilmelidir. Burada yapılacak bir hata tesiste yangın çıkmasına veya insan hayatına mal olabilir. Gerekli ise Hortumun üzerine Cam Elyaf gibi ısı koruyucuları geçirilmelidir.
• Seçilen Hidrolik Hortumlar eğer gaz sistemlerinde kullanılıyorsa hortumların dış yüzeyleri delikli olması gerekir, çünkü gaz katmanlar arasından sıvıya göre daha kolay geçer. Dolayısıyla hortumun üzerinde balonlar oluşur, kullanılan gaz patlayıcı ise patlama riskinden dolayı insan hayatı tehlikeye girer.
• Seçilen Hidrolik Hortumun çapı çok iyi tespit edilmelidir, aksi halde sistemde kullanılan ekipmanlar debi fazlalığından veya yetersizliğinden zarar görür veya düşük verimle çalışır.
• Sistemde karmaşıklığa neden olmamak için hortumun rotası çok iyi tespit edilmelidir.
• Rakorlu Hidrolik Hortumun sağlıklı olabilmesi için Rakorların ve Hortumların birbirine uyumlu olması şarttır.
• Sistemdeki Mekanik yükler hortumun ömrünü doğrudan etkiler. Dolayısıyla hortum seçimi yapılırken diğer kriterlerin yanı sıra noktaya da edilmesi gerekir.
• Hortumun daima kesilme etkilerine ve sürtünme etkilerine karşı korunması gerekir.
• Hortum boyu özenle tespit edilmelidir. Uzun hortum sürtünmelere, burkulmalara ve karmaşıklığa neden olur. Kısa hortum, hortumun ömrünü kısaltır.

HİDROLİK HORTUM RAKORLARININ PRESLENMESİ

• Presleme işlemi yapılmadan önce seçilen tüm malzemelerin (Hortum, Soket ve Rakorların) ölçüleri kontrol edilmelidir.
• Birbirine uygun olmayan Hortum ve Başlıkları kesinlikle birlikte kullanılmaması gerekir.
• Preslemenin yapılacağı makinanın kalıp ölçüsü ve ayarları kontrol edilmelidir.
• Eski malzemelerin kesinlikle tekrar kullanılmaması gerekir. (Rakorların çıkartılıp tekrar preslenmesi veya eski hortuma yeni rakor preslenmesi)
• Hortum presleme işlemi birçok durumda insan hayatını doğrudan etkilediğinden dolayı presleme işlemini yapan kişiler, yapılacak en ufuk hatanın ne gibi sıkıntıların doğabileceğini düşünmeli ve Presleme işlemine o derecede özen göstermelidir.
• Presleme işleminde yapılabilecek hatalar şunlardır;

1.Rakorların Hortuma Preslenmeden Rakorlu Hidrolik Hortumun Sevk Edilmesi

2.Presleme Ölçüsünün yanlış hesaplanması veya tablodan yanlış okunarak preslemenin yapılması

3.Presleme işleminin doğru ölçüde fakat yanlış kalıpla preslenmesi

4.Presleme İşleminin, Rakorları Hortumun İçine yeterince geçirmeden gerçekleştirilmesi.

5.Dirsek veya Bükümlü Özel Rakorların Preslenmesinde Rekorlar Presin Çenelerine Çarpmasından dolayı oluşabilecek bozulmalar.

6.Presleme işlemi sırasında soketin bir kısmının kalıp dışında kalması.

Hidrolik Hortum Saklama ve Depolama koşulları

Tüm standartlarda genel depolama koşulları ve yerleştirme politikaları sağlanmıştır.aşağıdaki parametreler ile ilişkilendirilip listelenerek öneriler sunulmuştur.

ISI DERECESİ

Genellikle 0-35 derece(Tercihen 15 derece)

 NEM

Çok nemli veya kuru koşullardan kaçınılmalıdır. Tavsiye edilen ortalama  nem oranı %65 civarından yüksek olmamalıdır.

IŞIK

Hortumlar güneş ışığından veya güçlü yapay ışıktan korunmalıdır. Genellikle deponun pencerelerinin kırmızı veya turuncu renge boyanması önerilir,hortumlar kapalı kutularda saklanmalıdır.

OKSİJEN VE OZON

Kauçuğa yönelik üretimler üzerinde ozonun zararlı etkilerinden dolayı hortumlar hava alan kapalı kutularda saklanmalı, civa buharlı lambalar veya  tüpler, yüksek voltajlı elektronik malzemelerle yakınlığından kaçınılmalıdır.

YAĞLAR, ÇÖZÜCÜLER, GRESS YAĞLARI

Depolanan hortumlar,riskli cisimlerle olası temasdan korunmalıdır.

ISI KAYNAKLARI

Hortumlar gizli (dolaylı) ısı kaynakların uzakta saklanmalıdır.

ELEKTRİK VE MANYETİK ALAN

Depolama alanlarında malzemelerin yakınlığından elektriksel ve manyetik alan doğurabileceğinden kaçınılmalıdır.

Depolama alanları manyetik parçalarda akıma ve ısınmaya sebebiyet verecek, elektrik ve manyetik alan yaratabilecek malzemelere yakın olmamalıdır.

SAKLAMA KOŞULLARI

Hortumlar her zaman rahat durumlarda depolanmalı,zarar vermeden,üzerinde zorlama olmadan saklanmalıdır.

Tavsiye edilen en az kıvırma çevresi olabildiğince geniş olmalıdır.

Hortum, dış kaplamasının çevre ile tesadüfen oluşabilecek temasların yol açacağı aşınmadan kaçınacak şekilde depolanmalıdır.

ELLE İŞLEME METODLARI

Hortumlara dokunurken mümkün olduğunca darbeler ve hortum kaplaması aşınmasına karşı korunmalıdır.

İlgili hortum partilerinde bir problemle karşılaşılırsa üretilmiş parti tekrar gözden geçirilmelidir.

Bu kalite sistemi ile üretilmiş kodların kaydedilmesi ile başarılabilir.

hortumlarının parti (yığın) numarası, hortumların üzerlerine kayıt edilmiş üretim tarihleridir.

Bu genel uluslararası önerileri meydana getirmiş olmaz. Buna rağmen adaptör ve bağlantı parçalarının depolanması, hasar ve bozulmayı engellemek için önlem almak önemlidir.

Bağlantı elemanları ve adaptörler kutuların içinden temin edilir. Kullanılana kadar kutuların içinde durması tercih edilir. Bu, kazalardan doğacak ve çevresel zararlara mani olacaktır.

Bağlantı elemanları ve adaptörler nem, rutubet, toz pislik gibi dış etkenlere maruz kalırsa bozulur.

Bağlantı elemanları ve adaptörlerin içine pislikler yerleşebilir ve hortum rakoru takıldığında uygulamalar üzerinde nihai problemlere neden olur.

Hortum rakorları ve uygulama hasarla sonuçlanabilir.

Bağlantı elemanları o-ringlerle kendi orijinal kutularında saklanmalıdır.

Güneş ışığı almamalıdır. Ozonun zararlarına karşı elektriksel malzemelerden uzakta depolanmalıdır.

Dişlerin depolama, elle işleme, hortuma geçmesi esnasında  zarar görmemesine yönelik önlemler alınmalıdır.

Kazasal hasarlar ve pisliklerin girmesinden uzak tutmak için hortum rakorlarında kapak olmalıdır.

Bağlantı parçası yada adaptörde bir problem olduğunda fiili üretim için geri izleme gerekli olabilir.

 Kalite sistemi ile üretilen kodların,kayıt edilmesiyle bunun üstesinden gelinebilir.

Kutu numaraları bu izlenilebilirliliği verir.

GÖRSEL HORTUM TANIMLAMASI

Hortum tanımlaması hortum üzerinde bulunan hortum etiketinden yapılabilir.

Aşağıdaki bilgiler hortum üzerinden saptanabilir:

Üretici Markası

Hortumun standardı(Uluslararası norm uygunluğu)

Hortumun Çalışma Basıncı

Hortumun İç Çap Ölçüsü

Üretim tarihi ve Parti (Yığın) Numarası

Üreticilerin katalogları mevcutsa kullanın ve katalog ile karşılaştırın

HORTUM STANDART TANIMLAMALARI

SAE 100R Serisi Tanımlaması

SAE 100R1AT

AT CİNSİ

Yağa dayanıklı sentetik kauçuk, tek çelik örgü takviyeli, yağa ve havaya dayanıklı sentetik hortum kaplamadan yapılmıştır. Sentetik kauçuk, uygun malzeme kullanılarak hortum içerisindeki tel örgüyü bir arada tutmak için kullanılabilir.

SAE 100R2AT

Yağa dayanıklı sentetik kauçuk, tek çelik örgü takviyeli, yağa ve havaya dayanıklı sentetik hortum kaplamadan yapılmıştır. Sentetik kauçuk, uygun malzeme kullanılarak hortum içerisindeki tel örgüyü bir arada tutmak için kullanılabilir.

SAE 100R4

Yağa dayanıklı sentetik kauçuğun içindeki tüp, çelik spiral gövde sargı ile takviyeli iki kat tekstil örgü ve çevre koşullarına dayanıklı sentetik kauçuktan oluşur. Spiral şeklindeki sarımı olan çelik tel sayesinde kullanılan hattaki vakum etkisiyle hortumun büzülmesini önler.

SAE 100R5

Yağa dayanıklı sentetik kauçuğun içindeki tüp, yüksek dayanımlı çelik örgü ile ayrılmış iki tekstil örgülü, havaya dayanıklı kaplamadan yapılmıştır.

SAE 100R6

Hortum, yağa karşı dayanıklı sentetik kauçuğun içindeki tüpün, uygun tekstil örgülü tel, yağ ve havaya karşı dayanıklı sentetik kaplamadan yapılmıştır.

SAE 100R7

Hidrolik akışkana karşı dayanıklı termoplastik içindeki tüp, hidrolik akışkanla uyumlu, sentetik fiber(tel) takviyeli, akışkan ve havaya karşı dirençli termoplastik kaplama ile yapılır. Yalıtkan 100R7 turuncu kaplama ve uygun bir çizgi ile açıklanır. Basınç dayanımı 100R1 serisine benzer seviyelerdedir.

SAE 100R12

Yağa dayanıklı sentetik kauçuğun içindeki tüp, değişken yönlü 4 spiral sargı, yağ ve havaya dayanıklı sentetik kaplamadan yapılmıştır. Sentetik kauçuk uygun malzeme kullanılarak hortum içindeki tel sargıyı kavrayarak bir arada tutmak için kullanılır.

SAE 100R13

Yağa dayanıklı sentetik kauçuğun içindeki tüp, değişik yönlere olmak üzere yüksek dayanımlı çelik spiral sargı, yağ ve havaya dayanıklı sentetik kaplamadan yapılmıştır. Sentetik kauçuk uygun malzeme kullanılarak hortum içindeki tel sargıyı kavrayarak bir arada tutmak için kullanılır.

SAE 100R15

Yağa dayanıklı sentetik kauçuğun içindeki tüp, 4 yada 6 kat yüksek dayanımlı çelik spiral sargılı, yağ ve havaya dayanıklı sentetik kaplamadan yapılmıştır. Sentetik kauçuk uygun malzeme kullanılarak hortum içindeki tel sargıyı kavrayarak bir arada tutmak için kullanılır.

Ağır görev, yüksek güç, spiral örgü takviyeli hidrolik hortum

EN Serisi Tanımlaması

v EN 853 1SN

v EN 853 2SN

vEN 854 R6

v EN 855 R7

v EN 855 R7

v EN 856 R12

v EN 856 R13

 EN 857 2SC

EN854-TEKSTİL ÖRGÜLÜ HORTUMLAR

1 TE CİNSİ

Yağa dayanıklı sentetik kauçuğun içindeki tüp, tek kat tekstil örgü, yağ ve havaya dayanıklı sentetik kaplamadan yapılmıştır.                            2 TE CİNSİ

Yağa dayanıklı sentetik kauçuğun içindeki tüp, tek kat tekstil örgü, yağ ve havaya dayanıklı sentetik kaplamadan yapılmıştır.

3 TE CİNSİ

Yağa dayanıklı sentetik kauçuğun içindeki tüp, iki kat tekstil örgü, yağ ve havaya dayanıklı sentetik kaplamadan yapılmıştır.

EN 853(RESMEN DIN20022)-ÇELİK ÖRGÜLÜ HORTUMLAR

1SN CİNSİ

Hortumun dış yüzeyin soyulmasına gerek duyulmadan montaja imkan sağlama özelliği haricinde 1ST hortum ile  aynı özelliklerdedir.

2SN CİNSİ

Hortumun dış yüzeyin soyulmasına gerek duyulmadan montaja imkan sağlama özelliği haricinde 2ST tipi hortum ile  aynı özelliklerdedir.

EN 856(RESMEN DIN20023)-SPIRAL TEL ÖRGÜLÜ HORTUMLAR

4SP CİNSİ

Yağa dayanıklı sentetik kauçuğun içindeki tüp, değişken yönlü 4 spiral sargı, yağ ve havaya dayanıklı sentetik kaplamadan yapılmıştır. Sentetik kauçuk uygun malzeme kullanılarak hortum içindeki tel örgüyü kavrayarak bir arada tutmak için kullanılır.

4SH CİNSİ

 Yağa dayanıklı sentetik kauçuğun içindeki tüp, değişken yönlü 4 ağır spiral tel sargı, yağ ve havaya dayanıklı sentetik kaplamadan yapılmıştır. Sentetik kauçuk uygun malzeme kullanılarak hortum içindeki tel örgüyü kavrayarak bir arada tutmak için kullanılır.

ISO STANDARTLARI

TEL ÖRGÜLÜ HİDROLİK HORTUMLAR                                                                         ISO 1436-1

EN853/1SN,1ST,2SN,2ST&SAE100/R1AT,R2AT hortumlarının ihtiyaçlarını bu ISO standartları belirler. Bu yüzden genel teknik özellikler içinde ortak uluslararası tel örgü standartları göz önünde tutulur.

TEKSTİL  ÖRGÜLÜ HİDROLİK HORTUMLAR                                                                    ISO 4079

EN854/1TE,2TE,3TE ve SAE100R/6&R3 hortumlarının ihtiyaçlarını ISO standartları belirlemiştir. Bu yüzden ortak uluslararası standartlar genel şartname içinde irdelenir.

SPİRAL HİDROLİK HORTUMLAR                                                                                   ISO 3862-1

EN856/4SP,4SH VE SAE 100/R12,R13&R15 hortumlarının gereksinimleri sadece ISO genel şartnamesi ile karşılanmaktadır.

TEL ÖRGÜLÜ KOMPAKT HORTUMLAR                                                             ISO FDIS 11237-1

Bu doküman halen taslak halindedir. EN857/1SC VE 2SC ek olarak SAE100/R16&R17 sonunda kaplama gereksinimi duyacaktır

ULUSLARARASI HORTUM ÜRETİCİLERİNDEN MANULI SARGILI TEL VE TEKSTİL ÖRGÜLÜ HORTUMLAR İÇİN TÜM ULUSAL SERTİFİKALARDA (SAE, DIN, EN, ISO) ÜSTÜNLÜĞÜNÜ GÖSTERMİŞTİR.

EN, DIN&ISO STANDARTLARI GENELDE SAE DEN DAHA YÜKSEK BİR SIRALAMAYA SAHİPTİR.

BU NEDENLE AN, EN, DIN VEYA ISO YA GÖRE DEĞERLENDİRİLMİŞ HORTUMLARIN AN, SAE YE GÖRE DEĞERLENDİRİLMİŞ HORTUMLARIN YERİNE KULLANILMASI MÜMKÜNDÜR.

SAE HORTUMLARININ SINIFLAMASI UYGULANAN TALEPLERDEN EŞİT YA DA BÜYÜK OLANA KADAR SAE YE GÖRE DEĞERLENDİRİLMİŞ HORTUMLAR AN, EN, ISO YERİNE KULLANILAMAZ.

ISOBARIC HORTUMLAR

ISOBARIC hortumlar her boru çapında aynı basınçta çalışır.Örneğin SAE100R13 tüm boyutlarda DN 19(3/4”) den DN50(2”) ye kadar 345 barda çalışır.

Her ölçüde hortum cinsi ile bükme yarıçapı ve çalışma basıncı farklı olan yapıların uyuşabileceği düşünülecektir. Örneğin 6000psi için ISOBARIC hortum cinsi,DN6(1/4”) boyutu2  tel örgü olabilir, DN10(3/8”) den DN25(1”) boyutu 4 tel örgülü ve (DN32/1 ¼) den DN 50(2”) 6 tel örgü olabilir.

ISOBARIC HORTUM CİNSİNİN AVANTAJLARI AŞAĞIDADIR:

ØKULLANANLAR İÇİN RAHAT (KULLANIŞLI)

ØPOMPA VE SİSTEM TASARIMI İLE HORTUM CİNSİNİN BAĞLANTISI

ØOPTİMİZE YAPILAR İÇİN ÜRETİCİLERE ÖZGÜRLÜK VERMESİ
