Hidrolik Hortum ve Hortum Gruplarının Seçimi, Kurulumu ve Bakımı

Hidrolik Hortumda Kapsam
1. Hortum gruplarının seçimini, yapımını, kurulumunu ve bakımını birçok faktör etkiler. Bu katalog, Hidroman hidrolik (hidroman) ve The Society of Automotive Engineers tavsiye edilen uygulama SAE J1273, hidrolik hortum tertibatlarının seçilmesi, yapılması, montajı ve bakımı hakkında faydalı bilgiler içermektedir. Daha fazla bilgi için lütfen yerel Hidroman temsilcinizle iletişime geçin.

HİDROMAN, katalogdaki hortum ve kaplin kombinasyonlarını ancak kapsamlı testler tamamlandıktan sonra önerir. Bir hortum ve kaplin kombinasyonunun değerlendirilmesi, önemli ölçüde darbe testi gerektirir ve basit bir patlama veya basınç tutma testi ile belirlenemez. Hidroman tavsiyelerini, prosedürlerini ve mevcut sıkma verilerini ihlal eden herhangi bir hortum montajı için hiçbir sorumluluk kabul etmez. Sıkma verileri zaman zaman güncellenir.
Tüketicinin herhangi bir taleple ilgili münhasır çaresi, Hidroman'ın tercihine bağlı olarak satın alma fiyatının iadesi veya ürünün değiştirilmesi olacaktır. HİDROMAN hiçbir durumda arızi veya dolaylı zararlardan sorumlu olmayacaktır.

UYARI: YANLIŞ SEÇİM, KURULUM VEYA BAKIM ERKEN ARIZALARA, BEDENSEL YARALANMALARA, MADDİ HASARLARA NEDEN OLABİLİR.

Hidrolik Hortumda Seçim
2. Son hortum seçimi yapılmadan önce dikkate alınması gereken faktörlerin listesi aşağıdadır:

2.1 Basınç – Sistem basıncı belirlendikten sonra, önerilen maksimum çalışma basıncı sistem basıncına eşit veya daha yüksek olacak şekilde hortum seçimi yapılmalıdır. Maksimum çalışma basıncından daha yüksek aşırı gerilim basınçları hortum ömrünü kısaltır ve hidrolik mühendisi tarafından dikkate alınmalıdır.

2.2 Emme – Emme uygulamaları için kullanılan hortumlar, hortumun sistemin vakumuna ve basıncına dayanmasını sağlayacak şekilde seçilmelidir.

2.3 Sıcaklık – Hem statik hem de geçici sıvı ve ortam sıcaklıklarının hortum sınırlamalarını aşmamasını sağlamak için özen gösterilmelidir. Manifoldlar gibi sıcak nesnelerin yakınından geçerken özel dikkat gösterilmelidir.

2.4 Akışkan Uyumluluğu – Hortum seçimi, hortum borusunun, kapağın ve bağlantı parçalarının kullanılan akışkanla uyumluluğunu sağlamalıdır. Gazlı uygulamalar için hortum seçiminde ilave dikkat gösterilmelidir.

2.5 Boyut – Basınçlı sıvı yoluyla gücün iletimi, basınç ve akış hızına göre değişir. Bileşenlerin boyutu, basınç kayıplarını minimumda tutmak ve ısı oluşumu veya aşırı türbülans nedeniyle hortumun hasar görmesini önlemek için yeterli olmalıdır.

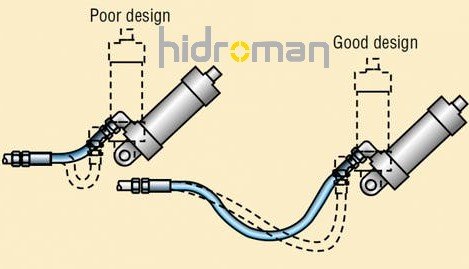

2.6 Yönlendirme – Yapısal sorunları en aza indirmek için optimum yönlendirmeye dikkat edilmelidir.

2.7 Ortam – Hortum ve bağlantı parçalarının maruz kaldıkları ortamla uyumlu veya bu ortamdan korunmasına özen gösterilmelidir. Ultraviyole ışığı, ozon, tuzlu su, kimyasallar ve hava kirleticiler gibi çevresel koşullar bozulmaya ve erken arızalara neden olabilir ve bu nedenle dikkate alınmalıdır.

2.8 Mekanik Yükler – Dış kuvvetler hortum ömrünü önemli ölçüde azaltabilir. Göz önünde bulundurulması gereken mekanik yükler, aşırı esneme, bükülme, bükülme, çekme veya yan yükler, bükülme yarıçapı ve titreşimi içerir. Hortumda bükülme olmamasını sağlamak için döner tip bağlantı parçaları veya adaptörlerin kullanılması gerekebilir. Olağandışı uygulamalar, hortum seçiminden önce özel testler gerektirebilir.

2.9 Aşınma – Bir hortum makul düzeyde bir aşınma direnci ile tasarlansa da, hortumu erozyona, takılmaya ve hortum kapağının kesilmesine neden olabilecek aşırı aşınmaya karşı korumak için özen gösterilmelidir. Takviyenin maruz kalması hortum arızasını önemli ölçüde hızlandıracaktır.

2.10 Doğru Uç Bağlantısı – SAE J517 gibi endüstri standartlarına göre test edilerek doğrulanan üretici tavsiyelerine göre seçilen hortum ve kaplin arasında uygun uyumluluğun mevcut olduğundan emin olmak için özen gösterilmelidir.

Hidrolik Hortumda Bakım onarım
4. Doğru seçim ve kurulumla bile, devam eden bir bakım programı olmaksızın hortum ömrü önemli ölçüde azalabilir. Bakım ve Muayene sıklığı, uygulamanın ciddiyeti ve risk potansiyeline göre belirlenmelidir. Bir bakım programı asgari olarak aşağıdakileri içermelidir.

4.1 Hortum Depolama – Depodaki hortum ürünleri, sıcaklıklardan, nemden, ozondan, güneş ışığından, yağlardan, çözücülerden, aşındırıcı sıvılardan ve dumanlardan, böceklerden, kemirgenlerden ve radyoaktif malzemelerden olumsuz etkilenebilir. Depolama alanları nispeten serin ve karanlık olmalı ve toz, kir, nem ve küf içermemelidir.

4.2 Görsel İnceleme – Aşağıdaki koşullardan herhangi biri, sistemin derhal kapatılmasını ve hortum tertibatının değiştirilmesini gerektirir:

a) Bağlantılarda veya hortumda sızıntılar. (Sızıntı yapan sıvı yangın tehlikesi oluşturur.)
b) Hasarlı, kesilmiş veya aşınmış kapak. (Herhangi bir takviye açıkta.)
c) Bükülmüş, ezilmiş, düzleştirilmiş veya bükülmüş hortum.
d) Sert, sert, ısıyla çatlamış veya kömürleşmiş hortum.
e) Kabarık, yumuşak, bozulmuş veya gevşek kapak.
f) Çatlak, hasarlı veya aşırı derecede aşınmış bağlantı parçaları.
g) Hortumdaki bağlantıların kayması veya hareketi.

4.3 Gözle Kontrol – Aşağıdaki öğeler gerektiğinde sıkılmalı, onarılmalı veya değiştirilmelidir.

a) Sızdıran liman koşulları.
b) Kelepçeler, korumalar, kalkanlar.
c) Aşırı kir birikimini giderin.
d) Sistem sıvı seviyesi, sıvı tipi ve herhangi bir hava sıkışması.

4.4 İşlev Testi – Sistemi maksimum çalışma basıncında çalıştırın ve olası arızaları ve sızıntı olup olmadığını kontrol edin.
NOT: Test sırasında potansiyel tehlikeli alanlardan kaçının.

4.5 Değiştirme Aralıkları – Önceki hizmet ömrüne, hükümet veya sektör tavsiyelerine veya arızaların kabul edilemez hizmet dışı kalma süresine, hasara veya yaralanma riskine neden olabileceği durumlarda belirli değiştirme aralıkları dikkate alınmalıdır.
