Hidrolik Hortum Çapı Seçimi Nasıl Yapılır?

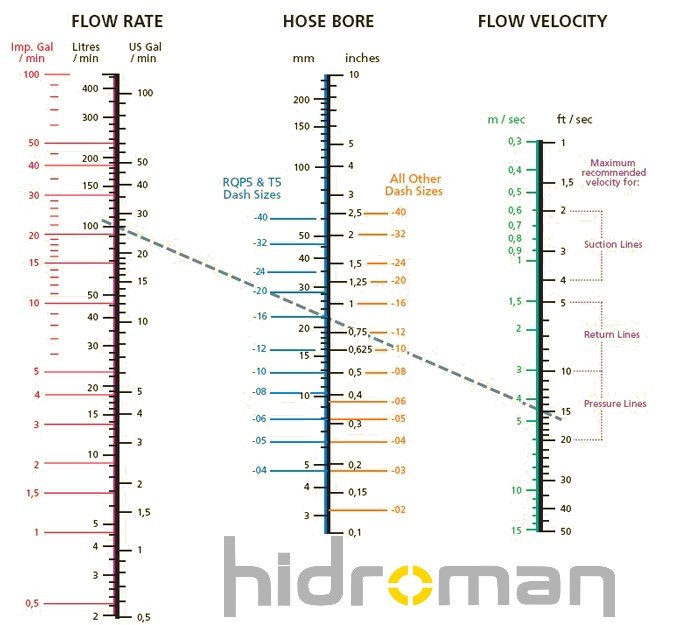

Hortum Gruplarının Akış Kapasitesini Önerilen Akış Hızlarında Gösterme Bu nomograf ile Doğru Hortum Boyutunu seçerek, doğru hortum ID boyutunu, istenen akış hızını ve önerilen akış hızını kolayca seçebilirsiniz. Bu faktörlerden herhangi ikisi biliniyorsa, üçüncüsü belirlenebilir. Hortum tertibatlarının önerilen akış hızlarında akış kapasitesinin gösterilmesi, doğru hortum boyutunun seçilmesine bağlıdır.

Bu Nomografı Kullanmak İçin / Başka Bir Örnek:
Hortum Grubunun uzunluğu üç şekilde ölçülebilir:
Bilinen iki değeri seçin.
İki değeri kesiştirmek için bir düz kenar yerleştirin.
Üçüncü dikey çizgi üzerindeki kesişim, o faktörün değerini verir.
Örnek:
Dakikada 100 litre Akış Hızı (dakikada 26 ABD veya 22 İngiliz galon) ve 4,5 metre/saniye Akış Hızı (saniyede 14,8 fit) ile tutarlı bir Basınç Hattının delik boyutunu bulmak için Flow'u bağlayın Akış Hızını değerlendirin ve orta ölçekte Hortum Deliğini okuyun.

Cevap:
Hat, Hortum Deliği ekseninin "Tüm Diğer Pano Boyutları" tarafında Hortum Deliğini -12 ile -16 arasında keser, bu nedenle -16 hortum gerekir. RQP5 veya T5 Hortumu kullanılacaksa, bu örnek için -16 da gerekli olacaktır.

Akışkanın hızı, sağ sütunda gösterilen aralığı aşmamalıdır.

Yağ hızları çizelgede tavsiye edilenden daha yüksek olduğunda, türbülanslı akış meydana gelir ve bu da basınç kaybına ve aşırı ısınmaya neden olur.

Uzun hortumlar ve/veya yüksek viskoziteli yağ için veya hidrolik sıvı akışı sürekli ise, Maksimum Önerilen Hız aralığının alt ucundaki rakamların kullanılması önerilir.

Kısa hortumlar ve/veya düşük viskoziteli yağ için veya hidrolik sıvı akışı kesintili veya yalnızca kısa süreli ise, Maksimum Önerilen Hız aralığının daha yüksek ucundaki rakamlar kullanılabilir.
