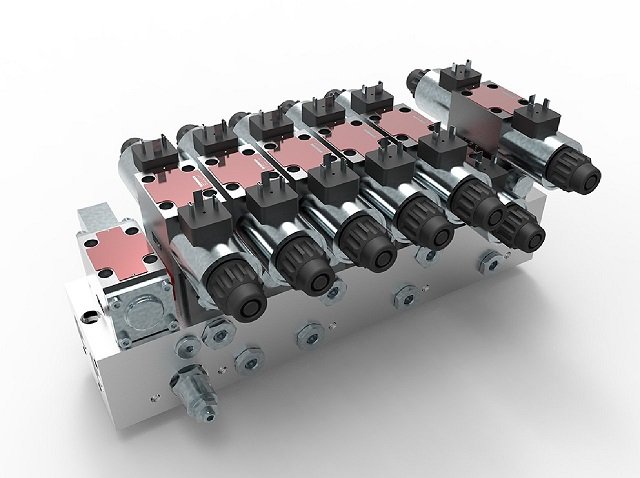

CETOP Serisi Hidrolik Valfler

CETOP serisi valfler, hidrolik sistemlerde yağ akışının yönünü ve aktüatör hareketlerini kontrol etmek için kullanılan standartlaştırılmış hidrolik yön kontrol valfleridir. Hidroman, farklı debi, basınç, bağlantı ölçüsü ve kumanda ihtiyaçlarına uygun CETOP tipi hidrolik valf çözümleri sunar.

NG04, NG06, NG10, NG16, NG25 ve NG32 ölçülerinde CETOP yön valfleri; solenoid, manuel ve hidrolik kumandalı alternatiflerle farklı endüstriyel ve mobil hidrolik sistemlerde kullanılabilir.

Hidroman CETOP valf çözümleri, uygulamaya bağlı olarak 20–600 L/dk debi ve 0–420 bar çalışma basıncıaralıklarında seçenekler sunar.

CETOP Valfi Nedir?

CETOP valfi, hidrolik sistemlerde akışkanın belirli bir yönde ilerlemesini, durmasını veya yön değiştirmesini sağlayan yön kontrol valfi türüdür. Standart montaj yüzeyleri sayesinde valf, hidrolik manifold veya bağlantı plakası üzerine kolayca monte edilebilir.

Özellikle makine imalatı, otomasyon, pres sistemleri, mobil hidrolik ekipmanlar, üretim makineleri ve endüstriyel hidrolik güç ünitelerinde tercih edilir.

CETOP standardının sağladığı montaj uyumluluğu, bakım ve yedek parça değişimi sırasında önemli avantaj sağlar. Sistemde kullanılan valfin ölçüsü, spool yapısı, debisi, basıncı ve elektriksel özellikleri doğru şekilde belirlenmelidir.

Hidroman CETOP Serisi Valf Özellikleri

Hidroman ürün programında farklı hidrolik sistem ihtiyaçlarına yönelik CETOP tipi yön kontrol valfleri bulunmaktadır.

Özellik	Teknik seçenekler
Valf tipi	4/2 ve 4/3 yön kontrol valfleri
Nominal ölçüler	NG04, NG06, NG10, NG16, NG25, NG32
Kumanda tipi	Solenoid, manuel, hidrolik
Debi aralığı	20–600 L/dk
Çalışma basıncı	Uygulamaya bağlı olarak 0–420 bar
Montaj standardı	CETOP / ISO 4401
Elektrik seçenekleri	12 VDC, 24 VDC, 205 VDC, 230 VAC ve farklı seçenekler
Yay geri dönüş	Modele göre
Acil manuel kumanda	Uygun modellerde
Sızdırmazlık	NBR ve uygulamaya uygun alternatifler
Kullanım	Endüstriyel ve mobil hidrolik sistemler

Teknik değerler valf modeline ve seçilen spool konfigürasyonuna göre değişebilir. Doğru ürün seçimi için sistem basıncı, debisi, elektrik gerilimi, bağlantı standardı ve çalışma koşulları birlikte değerlendirilmelidir.

CETOP Yön Valfi Çeşitleri

4/2 CETOP Yön Valfleri

4/2 yön kontrol valfleri, hidrolik silindir veya hidrolik motor gibi aktüatörlerin iki farklı çalışma yönünü kontrol etmek için kullanılır.

Solenoid kontrollü modeller elektrik sinyali ile kumanda edilebilir. Yay geri dönüşlü yapılar, elektrik sinyali kesildiğinde spool'un belirlenen başlangıç konumuna dönmesini sağlar.

Bu nedenle 4/2 CETOP valfler, özellikle basit ve güvenilir yön değiştirme gerektiren hidrolik devrelerde yaygın olarak kullanılır.

4/3 CETOP Yön Valfleri

4/3 CETOP valflerde üç farklı spool konumu bulunur. Merkez konumun açık, kapalı veya farklı akış konfigürasyonlarına sahip olması mümkündür.

Bu yapı, hidrolik silindirin durdurulması, pompa debisinin tanka yönlendirilmesi veya aktüatör hareketinin daha kontrollü şekilde yönetilmesi gereken uygulamalarda avantaj sağlar.

Solenoid Kontrollü CETOP Valfler

Solenoid CETOP valfler, elektriksel kontrol sinyali ile hidrolik akışın yönünü değiştirmek için kullanılır.

PLC, otomasyon sistemi veya elektrik kontrol panelinden gelen sinyal ile valf kumanda edilebilir. Bu nedenle otomatik makine ve üretim sistemlerinde sık tercih edilir.

Farklı uygulamalara göre 12 VDC, 24 VDC ve 230 VAC gibi elektriksel seçenekler bulunabilir.

Manuel ve Hidrolik Kontrollü CETOP Valfler

Elektriksel kontrolün uygun olmadığı veya manuel müdahalenin gerekli olduğu sistemlerde manuel kumandalı çözümler tercih edilebilir.

Hidrolik kumandalı modeller ise yüksek debili veya özel kontrol gerektiren hidrolik devrelerde kullanılabilir.

CETOP Valfi Nerelerde Kullanılır?

CETOP serisi hidrolik valfler çok farklı makine ve sistemlerde kullanılabilir.

Başlıca uygulama alanları:

• Hidrolik güç üniteleri
• Hidrolik presler
• Endüstriyel otomasyon sistemleri
• Makine imalatı
• Hidrolik silindir kontrolü
• Hidrolik motor kontrolü
• Mobil hidrolik makineler
• Madencilik makineleri
• Tarım makineleri
• İnşaat makineleri
• Üretim ve proses makineleri
• Test sistemleri
• Özel hidrolik makineler
• Fabrika otomasyon sistemleri

Hidroman'ın hidrolik sistem çözümleri içerisinde CETOP valfler; hidrolik güç üniteleri, valf blokları, hidrolik silindirler ve diğer akışkan kontrol ekipmanları ile birlikte projelendirilebilir.

CETOP Valfi Seçerken Nelere Dikkat Edilmeli?

Bir CETOP valfi yalnızca bağlantı ölçüsüne göre seçilmemelidir. Hidrolik sistemin çalışma koşulları ve kontrol gereksinimleri birlikte değerlendirilmelidir.

1. Çalışma Basıncı

Valfin maksimum çalışma basıncı, sistemin maksimum basıncından uygun güvenlik payı ile daha yüksek olmalıdır.

2. Debi

Valften geçen maksimum hidrolik yağ debisi belirlenmelidir. Yetersiz debi kapasitesine sahip bir valf, sistemde basınç kaybına ve performans problemlerine neden olabilir.

3. CETOP Ölçüsü

Sistemde kullanılacak montaj standardı ve nominal ölçü belirlenmelidir. Uygulamaya göre CETOP 03, CETOP 05, CETOP 07, CETOP 08 ve daha büyük ölçüler tercih edilebilir.

4. Spool Konfigürasyonu

4/2 veya 4/3 valf seçiminin yanı sıra spool merkez konumu ve akış bağlantı yapısı da hidrolik devreye uygun olmalıdır.

5. Elektrik Gerilimi

Solenoid kumandalı valflerde kontrol sisteminin elektrik gerilimi ile valf bobininin gerilimi uyumlu olmalıdır.

12 VDC, 24 VDC ve 230 VAC gibi farklı seçenekler uygulamaya göre değerlendirilebilir.

6. Hidrolik Akışkan ve Sızdırmazlık

Kullanılan hidrolik yağın türü, çalışma sıcaklığı ve sistem koşulları sızdırmazlık elemanı seçiminde dikkate alınmalıdır.

Standart uygulamalarda NBR sızdırmazlık elemanları kullanılabilir; özel çalışma koşullarında farklı elastomer seçenekleri değerlendirilebilir.

CETOP 03, CETOP 05 ve CETOP 07 Arasındaki Fark Nedir?

CETOP ölçüsü büyüdükçe valfin ve montaj yüzeyinin fiziksel boyutu ile taşıyabileceği debi kapasitesi genel olarak artar.

CETOP 03, kompakt ve orta debili hidrolik sistemlerde sık kullanılan ölçülerden biridir.

CETOP 05, daha yüksek debi gerektiren endüstriyel uygulamalarda tercih edilebilir.

CETOP 07 ve üzeri ölçüler, daha yüksek debi kapasitesine ihtiyaç duyulan büyük hidrolik sistemlerde kullanılabilir.

Ancak yalnızca nominal ölçüye bakarak seçim yapılmamalıdır. Gerçek debi, basınç, basınç kaybı ve spool karakteristiği birlikte değerlendirilmelidir.

CETOP Valflerde Teknik Uyumluluk

CETOP tipi valflerde montaj standardının hidrolik manifold veya bağlantı plakası ile uyumlu olması gerekir.

Hidroman, projeye göre uygun CETOP yön kontrol valfi, hidrolik valf bloğu, manifold ve bağlantı çözümlerininbelirlenmesine teknik destek sağlayabilir.

Mevcut hidrolik sistemde kullanılan valfin değiştirilmesi planlanıyorsa mevcut valfin:

• Model kodu
• CETOP ölçüsü
• Spool tipi
• Solenoid gerilimi
• Maksimum debisi
• Çalışma basıncı
• Port bağlantıları
• Montaj standardı

kontrol edilmelidir.

Hidroman CETOP Valf Çözümleri

Hidroman, hidrolik sistemlerde kullanılan CETOP yön kontrol valfleri ve akış kontrol ekipmanları konusunda ürün tedariğinin yanı sıra mühendislik desteği de sunmaktadır.

İhtiyaca göre valf seçimi; sistem basıncı, debisi, aktüatör özellikleri, kumanda şekli ve çalışma koşulları dikkate alınarak yapılabilir.

CETOP valfinizin doğru seçilmesi, hidrolik sistemin güvenilirliği, kontrol hassasiyeti, enerji verimliliği ve servis ömrü açısından önemlidir.

Doğru valf seçimi için sisteminizin çalışma basıncı, debisi, elektrik gerilimi, CETOP ölçüsü ve kullanım alanınıHidroman teknik ekibine iletebilirsiniz.

Sık Sorulan Sorular

CETOP valfi ne işe yarar?

CETOP valfi, hidrolik yağın akış yönünü kontrol ederek hidrolik silindir ve motor gibi aktüatörlerin hareketlerinin yönetilmesini sağlar.

CETOP valf ile yön kontrol valfi aynı mıdır?

CETOP, belirli standart montaj ölçülerine sahip yön kontrol valfleri için kullanılan bir standardizasyon sistemidir. Bu nedenle CETOP valfler, hidrolik yön kontrol valflerinin standart montajlı bir grubudur.

CETOP 03 nedir?

CETOP 03, hidrolik yön kontrol valflerinde yaygın kullanılan nominal montaj ölçülerinden biridir ve ISO 4401/CETOP standardına göre bağlantı yüzeyi bulunur.

CETOP valf kaç bar çalışır?

Çalışma basıncı modele göre değişir. Hidroman ürün programında uygulamaya bağlı olarak 0–420 bar seviyelerine kadar seçenekler bulunmaktadır.

CETOP valflerde hangi debiler kullanılabilir?

Valfin ölçüsüne ve modeline göre debi kapasitesi değişir. Hidroman ürün programında 20–600 L/dk aralığında seçenekler bulunmaktadır.

Solenoid CETOP valf nedir?

Solenoid CETOP valf, elektrik bobini aracılığıyla spool'u hareket ettirerek hidrolik yağ akışının yönünü değiştiren elektrik kumandalı bir yön kontrol valfidir.

CETOP valf seçiminde Hidroman destek sağlıyor mu?

Evet. Hidroman, uygulamanın basınç, debi, elektrik, montaj ve kumanda gereksinimlerine göre uygun CETOP valf çözümünün belirlenmesi konusunda teknik destek sağlayabilir.

Teknik Destek ve Teklif

Hidrolik sisteminiz için CETOP yön kontrol valfi arıyorsanız, yalnızca fiyat üzerinden değil; debi, basınç, spool yapısı, montaj standardı ve çalışma koşullarına göre doğru ürünün belirlenmesi önemlidir.

Hidroman'a uygulamanızın teknik bilgilerini ileterek uygun CETOP valf seçimi ve fiyatlandırma konusunda bilgi alabilirsiniz.

Ürünler
Adı Tür Örtü Nominal gerilim/ a kım türü Piston tipi Model
HK 41 3151 0101 C1 R 4/2 pozitif (kapalı) 12 VDC 51 [PB/AT]-[PA/BT] Yay sıfırlama
Titiz kontrole rağmen hataları tamamen önleyememekte ve mevcut bilgiler hakkında hiçbir sorumluluk kabul etmemekteyiz.

Manyetik yol valfı NG 6 Adı Tür Örtü Nominal gerilim/ akım türü Piston tipi Model
HK 41 3151 0101 C1 Q 4/2 pozitif (kapalı) 24 VDC 51 [PB/AT]-[PA/BT] Yay sıfırlama
HK 41 3151 0101 C1 G 4/2 pozitif (kapalı) 205 VDC 51 [PB/AT]-[PA/BT] Yay sıfırlama
HK 41 3151 0101 C1 7 4/2 pozitif (kapalı) 230 VAC 50 Hz 51 [PB/AT]-[PA/BT] Yay sıfırlama
HK 41 3111 0101 C1 R 4/2 negatif (açık) 12 VDC 11 [PB/AT]-[PA/BT] Yay sıfırlama
HK 41 3111 0101 C1 Q 4/2 negatif (açık) 24 VDC 11 [PB/AT]-[PA/BT] Yay sıfırlama
HK 41 3111 0101 C1 G 4/2 negatif (açık) 205 VDC 11 [PB/AT]-[PA/BT] Yay sıfırlama
HK 41 3111 0101 C1 7 4/2 negatif (açık) 230 VAC 50 Hz 11 [PB/AT]-[PA/BT] Yay sıfırlama
HK 41 3151 0201 C1 R 4/2 pozitif (kapalı) 12 VDC 51 [PB/AT]-[PA/BT] Yay sıfırlama
HK 41 3151 0201 C1 Q 4/2 pozitif (kapalı) 24 VDC 51 [PB/AT]-[PA/BT] Yay sıfırlama
HK 41 3151 0201 C1 G 4/2 pozitif (kapalı) 205 VDC 51 [PB/AT]-[PA/BT] Yay sıfırlama
HK 41 3151 0201 C1 7 4/2 pozitif (kapalı) 230 VAC 50 Hz 51 [PB/AT]-[PA/BT] Yay sıfırlama
Titiz kontrole rağmen hataları tamamen önleyememekte ve mevcut bilgiler hakkında hiçbir sorumluluk kabul etmemekteyiz.

HK 41 C1 (7/G/Q/R) Manyetik yol valfı NG 6 Adı Tür Örtü Nominal gerilim/ akım türü Piston tipi Model
HK 41 3101 0601 C1 R 4/2 negatif (açık) 12 VDC 01 [PB/AT]-[ABPT] Yay sıfırlama
HK 41 3101 0601 C1 Q 4/2 negatif (açık) 24 VDC 01 [PB/AT]-[ABPT] Yay sıfırlama
HK 41 3101 0601 C1 G 4/2 negatif (açık) 205 VDC 01 [PB/AT]-[ABPT] Yay sıfırlama
HK 41 3101 0601 C1 7 4/2 negatif (açık) 230 VAC 50 Hz 01 [PB/AT]-[ABPT] Yay sıfırlama
HK 41 3103 0601 C1 R 4/2 pozitif (kapalı) 12 VDC 03 [PB/AT]-[A/B/P/T] Yay sıfırlama
HK 41 3103 0601 C1 Q 4/2 pozitif (kapalı) 24 VDC 03 [PB/AT]-[A/B/P/T] Yay sıfırlama
HK 41 3103 0601 C1 G 4/2 pozitif (kapalı) 205 VDC 03 [PB/AT]-[A/B/P/T] Yay sıfırlama
HK 41 3103 0601 C1 7 4/2 pozitif (kapalı) 230 VAC 50 Hz 03 [PB/AT]-[A/B/P/T] Yay sıfırlama
HK 41 3108 0601 C1 R 4/2 pozitif (kapalı) 12 VDC 08 [PB/AT]-[ABT/P] Yay sıfırlama
HK 41 3108 0601 C1 Q 4/2 pozitif (kapalı) 24 VDC 08 [PB/AT]-[ABT/P] Yay sıfırlama
HK 41 3108 0601 C1 G 4/2 pozitif (kapalı) 205 VDC 08 [PB/AT]-[ABT/P] Yay sıfırlama
HK 41 3108 0601 C1 7 4/2 pozitif (kapalı) 230 VAC 50 Hz 08 [PB/AT]-[ABT/P] Yay sıfırlama
Titiz kontrole rağmen hataları tamamen önleyememekte ve mevcut bilgiler hakkında hiçbir sorumluluk kabul etmemekteyiz.

HK 41 C1 (7/G/Q/R) Manyetik yol valfı NG 6 Adı Tür Örtü Nominal gerilim/ akım türü Piston tipi Model
HK 41 3107 0601 C1 R 4/2 negatif (açık) 12 VDC 07 [PA/BT]-[A/B/PT] Yay sıfırlama
HK 41 3107 0601 C1 Q 4/2 negatif (açık) 24 VDC 07 [PA/BT]-[A/B/PT] Yay sıfırlama
HK 41 3107 0601 C1 G 4/2 negatif (açık) 205 VDC 07 [PA/BT]-[A/B/PT] Yay sıfırlama
HK 41 3107 0601 C1 7 4/2 negatif (açık) 230 VAC 50 Hz 07 [PA/BT]-[A/B/PT] Yay sıfırlama
HK 41 3152 0101 C1 R 4/2 negatif (açık) 12 VDC 52 [PB/A/T]-[PA/B/T] Yay sıfırlama
HK 41 3152 0101 C1 Q 4/2 negatif (açık) 24 VDC 52 [PB/A/T]-[PA/B/T] Yay sıfırlama
HK 41 3152 0101 C1 G 4/2 negatif (açık) 205 VDC 52 [PB/A/T]-[PA/B/T] Yay sıfırlama
HK 41 3152 0101 C1 7 4/2 negatif (açık) 230 VAC 50 Hz 52 [PB/A/T]-[PA/B/T] Yay sıfırlama
HK 41 3201 0302 C1 R 4/3 negatif (açık) 12 VDC 01 [PB/AT]-[ABPT]-[PA/BT] 0’a yay sıfırlama
HK 41 3201 0302 C1 Q 4/3 negatif (açık) 24 VDC 01 [PB/AT]-[ABPT]-[PA/BT] 0’a yay sıfırlama
HK 41 3201 0302 C1 G 4/3 negatif (açık) 205 VDC 01 [PB/AT]-[ABPT]-[PA/BT] 0’a yay sıfırlama
Titiz kontrole rağmen hataları tamamen önleyememekte ve mevcut bilgiler hakkında hiçbir sorumluluk kabul etmemekteyiz.

HK 41 C1 (7/G/Q/R) Manyetik yol valfı NG 6 Adı Tür Örtü Nominal gerilim/ akım türü Piston tipi Model
HK 41 3201 0302 C1 7 4/3 negatif (açık) 230 VAC 50 Hz 01 [PB/AT]-[ABPT]-[PA/BT] 0’a yay sıfırlama
HK 41 3203 0302 C1 R 4/3 pozitif (kapalı) 12 VDC 03 [PB/AT]-[A/B/P/T]-[PA/BT] 0’a yay sıfırlama
HK 41 3203 0302 C1 Q 4/3 pozitif (kapalı) 24 VDC 03 [PB/AT]-[A/B/P/T]-[PA/BT] 0’a yay sıfırlama
HK 41 3203 0302 C1 G 4/3 pozitif (kapalı) 205 VDC 03 [PB/AT]-[A/B/P/T]-[PA/BT] 0’a yay sıfırlama
HK 41 3203 0302 C1 7 4/3 pozitif (kapalı) 230 VAC 50 Hz 03 [PB/AT]-[A/B/P/T]-[PA/BT] 0’a yay sıfırlama
HK 41 3208 0302 C1 R 4/3 pozitif (kapalı) 12 VDC 08 [PB/AT]-[ABT/P]-[PA/BT] 0’a yay sıfırlama
HK 41 3208 0302 C1 Q 4/3 pozitif (kapalı) 24 VDC 08 [PB/AT]-[ABT/P]-[PA/BT] 0’a yay sıfırlama
HK 41 3208 0302 C1 G 4/3 pozitif (kapalı) 205 VDC 08 [PB/AT]-[ABT/P]-[PA/BT] 0’a yay sıfırlama
HK 41 3208 0302 C1 7 4/3 pozitif (kapalı) 230 VAC 50 Hz 08 [PB/AT]-[ABT/P]-[PA/BT] 0’a yay sıfırlama
HK 41 3207 0302 C1 R 4/3 negatif (açık) 12 VDC 07 [PA/BT]-[A/B/PT]-[PB/AT] Yay sıfırlama
HK 41 3207 0302 C1 Q 4/3 negatif (açık) 24 VDC 07 [PA/BT]-[A/B/PT]-[PB/AT] Yay sıfırlama
HK 41 3207 0302 C1 G 4/3 negatif (açık) 205 VDC 07 [PA/BT]-[A/B/PT]-[PB/AT] Yay sıfırlama
Titiz kontrole rağmen hataları tamamen önleyememekte ve mevcut bilgiler hakkında hiçbir sorumluluk kabul etmemekteyiz.

HK 41 C1 (7/G/Q/R) Manyetik yol valfı NG 6 Adı Tür Örtü Nominal gerilim/ akım türü Piston tipi Model
HK 41 3207 0302 C1 7 4/3 negatif (açık) 230 VAC 50 Hz 07 [PA/BT]-[A/B/PT]-[PB/AT] Yay sıfırlama
HK 41 3751 0902 C1 R 4/2 pozitif (kapalı) 12 VDC 51 [PB/AT]-[PA/BT] 2 Yerleşme yeri
HK 41 3751 0902 C1 Q 4/2 pozitif (kapalı) 24 VDC 51 [PB/AT]-[PA/BT] 2 Yerleşme yeri
HK 41 3751 0902 C1 G 4/2 pozitif (kapalı) 205 VDC 51 [PB/AT]-[PA/BT] 2 Yerleşme yeri
HK 41 3751 0902 C1 7 4/2 pozitif (kapalı) 230 VAC 50 Hz 51 [PB/AT]-[PA/BT] 2 Yerleşme yeri

Aksesuarlar
HK SP 41C Manyetik Yol Valfı HK41C için Bobin
HK SP DIN 43650 Manyetik Bobin DIN 43650 / ISO 4400 için Elektrik Fişleri
