SDE-4000 Hidrolik Silindir Sökme Tezgâhı: 250.000 Nm Üzeri Tork Gücüyle Ağır Hizmet Tipi Çözüm

Büyük ve ağır hizmet tipi hidrolik silindirlerin sökülmesi ve yeniden montajı, yüksek kuvvet, kontrollü tork ve güvenli sabitleme gerektiren teknik işlemlerdir. Özellikle madencilik, iş makineleri, demir-çelik, enerji ve ağır sanayi sektörlerinde kullanılan büyük çaplı silindirlerde, standart atölye ekipmanları yeterli olmayabilir.

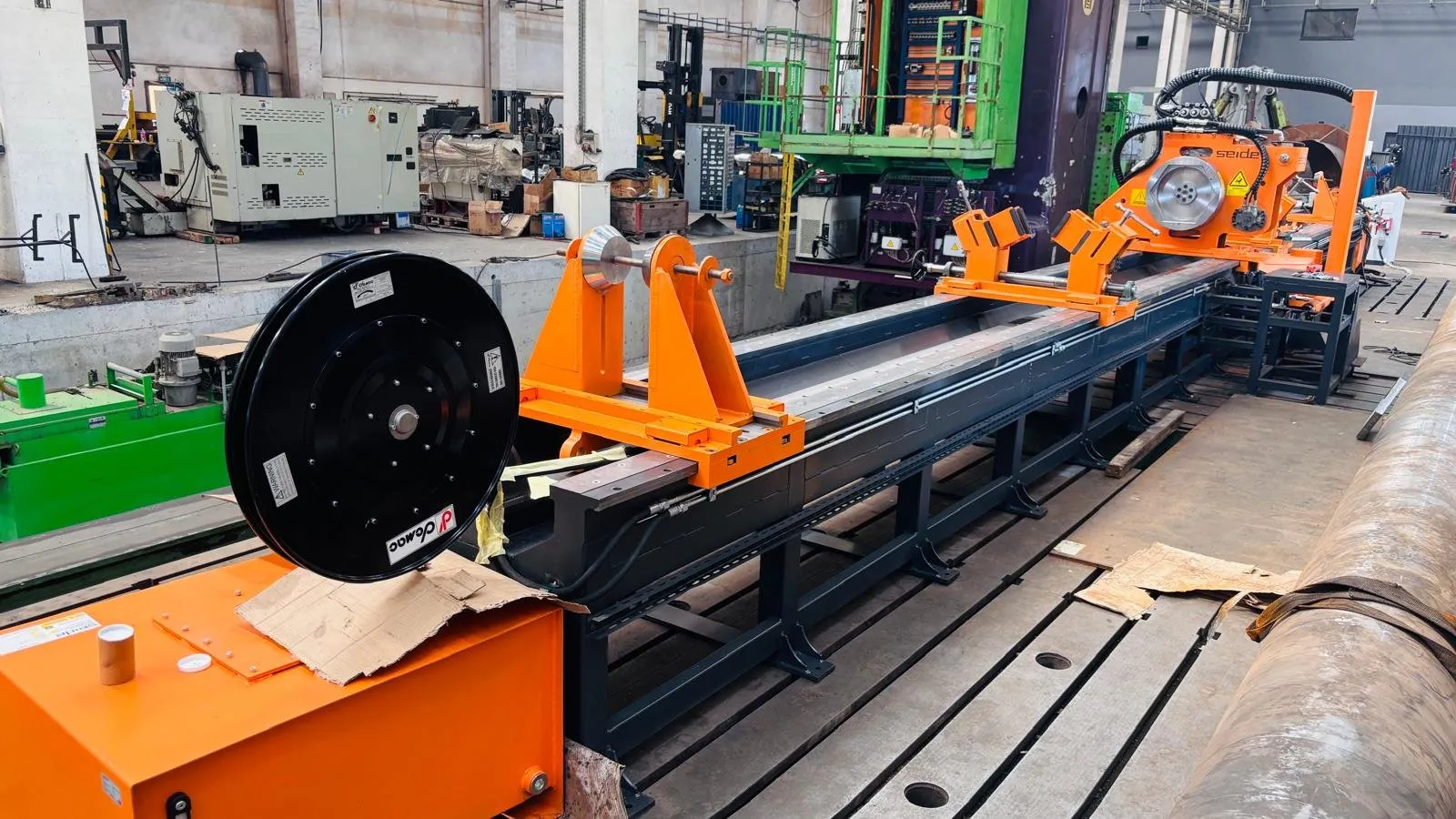

Hidroman SDE-4000 Hidrolik Silindir Sökme Tezgâhı, yüksek tork kapasitesi, rijit modüler gövde yapısı ve kontrollü çalışma prensibiyle ağır hizmet tipi hidrolik silindirlerin bakım ve revizyon süreçleri için geliştirilmiştir.

250.000 Nm üzerindeki tork kapasitesiyle öne çıkan SDE-4000, sıkışmış, yüksek sıkma torkuna sahip veya çalışma koşulları nedeniyle sökülmesi zorlaşmış silindir bağlantılarında profesyonel bir çözüm sunar.

Bu sistem yalnızca bir somun sökme makinesi değildir. Silindirin tezgâha alınması, güvenli şekilde sabitlenmesi, sökülmesi, yağının kontrollü olarak boşaltılması ve bakım işlemleri boyunca uygun konumda tutulması için tasarlanmış entegre bir servis çözümüdür.

SDE-4000 Silindir Sökme Tezgâhı Neden Kullanılır?

Hidrolik silindirlerin bakımında en zorlu aşamalardan biri, piston somunlarının ve yüksek torkla sıkılmış bağlantıların güvenli biçimde sökülmesidir. Ağır hizmet makinelerinde çalışan silindirlerde yüksek sıkma torku, korozyon, kirlenme ve uzun süreli çalışma koşulları bağlantıların sökülmesini zorlaştırabilir.

Uygun olmayan yöntemlerle yapılan söküm işlemleri; piston mili, somun, dişler ve silindir bileşenlerinde hasara neden olabilir. Ayrıca kontrolsüz kuvvet uygulaması operatör güvenliği açısından ciddi risk oluşturur.

SDE-4000 bu süreçte:

  • Yüksek tork gerektiren bağlantıların kontrollü sökülmesine yardımcı olur.

  • Silindirin çalışma sırasında güvenli biçimde sabitlenmesini sağlar.

  • Ağır parçaların tezgâh üzerinde konumlandırılmasını kolaylaştırır.

  • Söküm sırasında ortaya çıkan hidrolik yağın kontrollü şekilde toplanmasını destekler.

  • Bakım ve revizyon işlemlerinde daha düzenli bir çalışma alanı oluşturur.

  • Farklı silindir ölçülerine ve servis ihtiyaçlarına uyarlanabilen modüler bir yapı sunar.

250.000 Nm Üzeri Yüksek Tork Kapasiteli Nutbuster Sistemi

SDE-4000'ün en önemli bileşenlerinden biri, yüksek tork gerektiren bağlantıların sökülmesi için tasarlanan hidrolik somun sökme ünitesidir.

250.000 Nm üzerindeki tork kapasitesi, özellikle büyük çaplı hidrolik silindirlerde kullanılan yüksek sıkma torklu piston somunlarının sökülmesi için güçlü bir çalışma kapasitesi sağlar.

Sistem, uygun adaptör ve bağlantı ekipmanlarıyla farklı somun ve bağlantı geometrilerine uyarlanabilir.

Nutbuster sisteminin öne çıkan özellikleri:

  • 250.000 Nm üzeri tork kapasitesi

  • Ağır hizmet tipi silindir bağlantıları için yüksek sökme gücü

  • Sıkışmış ve korozyona maruz kalmış bağlantılarda kontrollü çalışma

  • Farklı bağlantı ölçülerine uyum sağlayabilen modüler adaptör yaklaşımı

  • Sökme ve yeniden montaj işlemlerinde kontrollü tork uygulama imkânı

  • Operatör güvenliğini destekleyen sabitleme ve kilitleme düzenekleri

Sökme ve montaj işlemlerinde uygulanacak tork, silindir üreticisinin teknik gereksinimleri ve bağlantı elemanlarının özellikleri dikkate alınarak belirlenmelidir. Yüksek tork kapasitesi, her bağlantıya aynı torkun uygulanması gerektiği anlamına gelmez.

Yüksek Rijitlikte Modüler Gövde Tasarımı

SDE-4000, ağır silindirlerin sökme ve montaj işlemleri sırasında oluşan mekanik yükleri karşılamak üzere tasarlanmış güçlendirilmiş gövde yapısına sahiptir.

Kutu profil şasi ve modüler konstrüksiyon, çalışma sırasında oluşan yüklerin dengeli şekilde aktarılmasına yardımcı olur. Gövde rijitliği, özellikle yüksek tork uygulamalarında ekipmanın kararlı çalışması açısından önemlidir.

Öne çıkan yapısal özellikler:

  • Güçlendirilmiş kutu profil şasi

  • Modüler ve ağır hizmet tipi konstrüksiyon

  • Yük dağılımını destekleyen gövde tasarımı

  • Silindirlerin eksenel hizalanmasına yardımcı olan destek noktaları

  • Titreşim ve burulma etkilerini dikkate alan yapısal tasarım

  • Ağır bakım operasyonlarına uygun çalışma platformu

Makinenin gövde ve kritik bileşenlerinde kullanılan Hardox çelik, aşınma ve mekanik zorlanmaya karşı dayanıklılık hedefleyen tasarımın bir parçasıdır.

Güvenli Silindir Sabitleme ve Hassas Konumlandırma

Silindir sökme işlemlerinde güvenli sabitleme, tork kapasitesi kadar önemlidir. Yüksek tork uygulanırken silindirin dönmesi, kayması veya ekseninden çıkması hem parçaya hem de operatöre zarar verebilir.

SDE-4000'ün sabitleme ve destek sistemi, farklı silindir geometrilerinin tezgâh üzerinde kontrollü şekilde konumlandırılmasını destekler.

Sistemin bu bölümündeki temel işlevler:

  • Silindir gövdesinin uygun noktalardan sabitlenmesi

  • Farklı çap ve uzunluklara göre destek konumlarının ayarlanması

  • Sökme ve montaj sırasında eksenel hizalamanın korunmasına yardımcı olunması

  • Ağır parçaların kontrollü şekilde hareket ettirilmesi

  • Operasyon sırasında istenmeyen hareketlerin sınırlandırılması

Uygun fikstür ve bağlantı ekipmanlarının seçimi, işlenecek silindirin ağırlığına, geometrisine ve bağlantı yapısına göre yapılmalıdır.

V-Profil Yağ Toplama ve Kontrollü Sıvı Yönetimi

Hidrolik silindirlerin sökülmesi sırasında gövde, piston ve boru içerisinde kalan yağın kontrollü şekilde boşaltılması gerekir. Kontrolsüz yağ akışı çalışma alanında kayma riski, kirlenme ve temizlik ihtiyacı oluşturabilir.

SDE-4000'de kullanılan V-profil kanal sistemi, söküm sırasında ortaya çıkan yağın belirli bir akış yönünde toplanmasına yardımcı olur.

Yağ yönetim sisteminin avantajları:

  • Yerçekimi destekli yağ drenajı

  • Yağın kontrollü kanallarla yönlendirilmesi

  • Toplanan yağın atık yağ tankına aktarılması

  • Çalışma alanında yağ birikiminin azaltılmasına yardımcı olan tasarım

  • Temizlik ve bakım işlemlerini kolaylaştıran erişilebilir yapı

Bu sistem, bakım atölyelerinde daha düzenli bir çalışma ortamı oluşturulmasını ve atık yağın kontrol altında tutulmasını destekler.

Yağ Geri Kazanım ve Ön Filtrasyon Altyapısı

Hidrolik silindirlerden boşaltılan yağın yönetimi, bakım operasyonlarının önemli bir parçasıdır. SDE-4000'ün yağ toplama ve yönlendirme yapısı, uygun filtrasyon ekipmanlarıyla birlikte değerlendirilebilecek bir altyapı sunar.

Yağ, tasarlanan akış yolu üzerinden toplama tankına yönlendirilebilir. Filtrasyon uygulaması, kullanılan ekipmana ve proses gereksinimlerine göre yapılandırılabilir.

Filtrasyonun amacı, uygun sistem tasarımı ve filtre elemanları kullanıldığında yağ içerisindeki partikül kirliliğinin kontrol altına alınmasına yardımcı olmaktır. Filtreleme işlemi, yağın otomatik olarak yeniden kullanılabilir durumda olduğu anlamına gelmez. Yeniden kullanım kararı yağın durumu, analiz sonuçları ve işletmenin bakım prosedürlerine göre verilmelidir.

Hassas Lineer Kızak ve Modüler Destek Sistemi

SDE-4000'ün lineer kızak ve destek düzeni, silindirlerin tezgâh üzerinde konumlandırılmasını ve farklı çalışma noktalarına alınmasını kolaylaştırır.

Ağır silindirlerin bakım operasyonlarında doğru konumlandırılması, hem çalışma hassasiyeti hem de operatör güvenliği açısından önemlidir.

Bu sistem sayesinde:

  • Silindir destek noktaları uygulamaya göre ayarlanabilir.

  • Farklı ölçülerdeki parçaların tezgâha yerleştirilmesi kolaylaşır.

  • Sökme ve montaj sırasında uygun çalışma pozisyonu oluşturulabilir.

  • Yardımcı ekipmanların ve adaptörlerin kullanımı desteklenir.

SDE-4000 ile Hidrolik Silindir Sökme ve Montaj Süreci

SDE-4000, hidrolik silindirlerin bakım ve revizyon süreçlerinde farklı operasyonların kontrollü şekilde yürütülmesine yardımcı olur.

1. Silindirin Tezgâha Yerleştirilmesi

Bakımı yapılacak hidrolik silindir, uygun kaldırma ekipmanlarıyla tezgâha alınır. Silindirin ağırlığına ve geometrisine uygun destek ve sabitleme ekipmanları kullanılır.

2. Silindirin Sabitlenmesi

Silindir gövdesi, işlem sırasında hareket etmeyecek şekilde uygun noktalardan sabitlenir. Tork uygulanmadan önce bağlantıların ve desteklerin uygunluğu kontrol edilir.

3. Piston Somununun Sökülmesi

Nutbuster sistemi ve uygun adaptör kullanılarak piston somununa kontrollü tork uygulanır. Bağlantı söküldükten sonra parçalar, silindir tasarımına uygun yöntemle ayrılır.

4. Piston Mili ve İç Bileşenlerin Çıkarılması

Piston mili, piston ve diğer iç bileşenler uygun kaldırma ve destek ekipmanlarıyla kontrollü şekilde çıkarılır. Sızdırmazlık elemanları, burçlar ve diğer parçalar inceleme için ayrılır.

5. Temizlik ve Teknik Kontrol

Sökülen parçalar temizlenerek aşınma, deformasyon, korozyon ve yüzey hasarı açısından incelenir. Gerekli görülen parçalar onarılır veya değiştirilir.

6. Yeniden Montaj

Kontrol ve bakım işlemleri tamamlandıktan sonra silindir bileşenleri uygun montaj prosedürüne göre birleştirilir. Piston somunu ve diğer bağlantılar, üretici tarafından belirlenen tork değerlerine göre sıkılır.

7. Test ve Kontrol

Montaj sonrasında silindir, uygun test ekipmanlarıyla sızdırmazlık ve çalışma performansı açısından kontrol edilir. Test basıncı ve prosedürü silindirin tasarımına ve üretici gereksinimlerine göre belirlenmelidir.

SDE-4000 Hangi Sektörler İçin Uygundur?

SDE-4000, ağır hizmet tipi hidrolik silindirlerin bakım ve revizyonunu gerçekleştiren işletmeler için geliştirilmiş profesyonel bir tezgâhtır.

Başlıca kullanım alanları:

Madencilik ve taş ocakları: Ekskavatör, yükleyici, kırıcı ve diğer ağır iş makinelerinde kullanılan büyük hidrolik silindirlerin bakım ve revizyonu.

İş makinesi servis merkezleri: Ekskavatör, dozer, greyder, yükleyici ve benzeri makinelerin hidrolik silindirlerinin sökme ve montaj işlemleri.

Demir-çelik tesisleri: Ağır sanayi makineleri, presler ve üretim hatlarında çalışan hidrolik silindirlerin bakımı.

Enerji ve ağır sanayi: Yüksek kuvvet altında çalışan hidrolik sistemlerin bakım ve servis operasyonları.

Hidrolik silindir üreticileri ve OEM firmaları: Üretim, montaj, bakım ve servis süreçlerinde büyük silindirlerin kontrollü şekilde işlenmesi.

SDE-4000 Silindir Sökme Tezgâhının İşletmelere Sağladığı Avantajlar

SDE-4000, yüksek tork kapasitesi ve ağır hizmet tipi yapısıyla büyük silindirlerin bakım operasyonlarında önemli bir ekipman çözümüdür.

Öne çıkan avantajlar:

  • Yüksek tork gerektiren bağlantıların kontrollü sökülmesi

  • Ağır hidrolik silindirlerin güvenli sabitlenmesi

  • Sökme ve montaj süreçlerinde daha kontrollü çalışma

  • Yağ toplama ve sıvı yönetimi

  • Farklı silindir ölçülerine uyarlanabilen modüler yapı

  • Bakım alanında daha düzenli çalışma koşulları

  • Ağır sanayi ve mobil ekipman servislerine uygun tasarım

Manuel ve uygun olmayan ekipmanlarla yapılan söküm işlemlerine kıyasla, doğru kapasitede tasarlanmış bir servis tezgâhı operasyonların daha kontrollü yürütülmesine yardımcı olur. Gerçek zaman ve maliyet avantajı; işlenen silindir tipi, mevcut bakım yöntemi, operatör sayısı ve işletmenin iş hacmine bağlıdır.

SDE-4000 Teknik Özellikleri

SDE-4000, yüksek tork gerektiren büyük hidrolik silindir bakım uygulamaları için tasarlanmış ağır hizmet tipi bir sistemdir.

Teknik özellikSDE-4000
Makine modeliSDE-4000
Kullanım amacıHidrolik silindir sökme ve montaj
Nutbuster tork kapasitesi250.000 Nm üzeri
Gövde yapısıModüler, ağır hizmet tipi konstrüksiyon
Kritik gövde bileşenleriHardox çelik
KonumlandırmaLineer kızak ve destek sistemi
SabitlemeSilindire uygun sabitleme ve destek ekipmanları
Yağ yönetimiV-profil yağ toplama kanalı
Yağ aktarımıToplama / atık yağ tankına yönlendirme
AdaptasyonFarklı silindir ölçülerine uygun modüler yapı

Önemli teknik açıklama: Tork kapasitesi, kullanılan Nutbuster konfigürasyonuna ve adaptör sistemine göre teyit edilmelidir. Proje bazlı tekliflerde silindir ölçüsü, piston somunu çapı, bağlantı geometrisi ve gerekli tork değeri birlikte değerlendirilir. Basınç test ünitesi, otomasyon, filtrasyon ve diğer opsiyonel donanımların kapsamı ayrıca belirtilmelidir.

SDE-4000 İçin Teklif ve Projelendirme

Her hidrolik silindir bakım atölyesinin çalışma kapasitesi ve servis ihtiyaçları farklıdır. Bu nedenle silindir sökme tezgâhı seçimi yalnızca maksimum tork değerine göre yapılmamalıdır.

Hidroman, SDE-4000 için proje kapsamını belirlerken aşağıdaki bilgileri değerlendirir:

  • Bakımı yapılacak silindirlerin minimum ve maksimum ölçüleri

  • En büyük silindirin ağırlığı ve uzunluğu

  • Piston somunu ölçüleri ve gerekli sökme torku

  • Günlük veya yıllık servis kapasitesi

  • Atölye yerleşimi ve kullanılabilir alan

  • Kaldırma ve taşıma ekipmanları

  • Basınç testi ve filtrasyon ihtiyacı

  • Otomasyon ve operatör kontrol beklentileri

Bu bilgiler doğrultusunda makine konfigürasyonu ve yardımcı ekipmanlar belirlenebilir.

Hidroman SDE-4000, ağır hizmet tipi hidrolik silindirlerin bakım ve revizyonunda yüksek tork, kontrollü söküm ve mühendislik odaklı tasarımı bir araya getirir.

Sık Sorulan Sorular

SDE-4000 silindir sökme tezgâhı ne işe yarar?

SDE-4000, büyük ve ağır hizmet tipi hidrolik silindirlerin sökülmesi, parçalarının ayrılması ve yeniden montajı için kullanılan profesyonel bir servis tezgâhıdır.

SDE-4000'ün tork kapasitesi ne kadardır?

SDE-4000, ürün konfigürasyonunda 250.000 Nm üzeri tork kapasitesiyle sunulmaktadır. Kesin çalışma kapasitesi, seçilen Nutbuster ünitesi ve adaptör konfigürasyonuna göre teyit edilmelidir.

Nutbuster sistemi nedir?

Nutbuster, yüksek tork gerektiren piston somunlarını ve benzer bağlantıları kontrollü şekilde sökmek veya uygun prosedürle yeniden sıkmak için kullanılan tork ünitesidir.

SDE-4000 hangi silindirlerde kullanılabilir?

Makine; büyük çaplı, ağır hizmet tipi ve yüksek torklu bağlantılara sahip hidrolik silindirlerin servis işlemleri için tasarlanmıştır. Uygunluk, silindirin ölçüleri, ağırlığı, bağlantı geometrisi ve gerekli tork değerine göre belirlenir.

SDE-4000 yalnızca silindir sökme işlemi mi yapar?

Temel işlevi silindir sökme ve montaj operasyonlarını desteklemektir. Konfigürasyona göre sabitleme, konumlandırma, yağ toplama ve yardımcı bakım ekipmanlarıyla birlikte kullanılabilir. Basınç testi ve filtrasyon gibi fonksiyonların kapsamı teklif aşamasında netleştirilmelidir.

SDE-4000 hangi sektörlerde kullanılır?

Madencilik, iş makinesi servisleri, demir-çelik, enerji, ağır sanayi, hidrolik silindir üreticileri ve büyük bakım atölyelerinde kullanılabilir.

SDE-4000 için özel konfigürasyon yapılabilir mi?

Evet. Silindir ölçüleri, gerekli tork, atölye yerleşimi, sabitleme ekipmanları ve yardımcı sistem ihtiyaçları değerlendirilerek projeye uygun konfigürasyon belirlenebilir.
